Робимо водяний або електричний тепловентилятор своїми руками інструкція

Мобільні нагрівальні пристрої стануть корисними в багатьох ситуаціях. Це і дачні котеджі, в яких постійно проживають тільки в теплий сезон, однак і в іншу пору року приїжджають відпочити на день-другий, і не опалювальні приміщення (гаражі, підвали або майстерні), в яких періодично проводяться роботи в холодну пору року. Деякі приміщення в квартирі (ванна, дитяча) вимагають підтримки температури на постійному рівні незалежно від роботи центрального опалення. Потужності такого пристрою недостатньо для обігріву невеликого будинку або повноцінного опалення окремого приміщення, однак переносний тепловентилятор допоможе створити комфортну температуру в зоні перебування людини, направивши потік теплого повітря в потрібному напрямку. Пристрій цих приладів відрізняється простотою, що дозволяє змайструвати тепловентилятор своїми руками з підручних засобів.

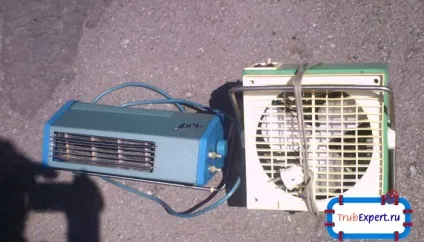

Тепловентилятор можна зібрати своїми руками

Конструкція і види тепловентиляторів

Щоб попередньо оцінити обсяг робіт і підібрати необхідні для збірки матеріали варто ознайомитися з пристроєм тепловентілятора заводської збірки. Елементами, присутніми в конструкції всіх моделей, є:

Захисний корпус із пластику або металу.
Електричний мотор.
Крильчатка з лопатями.
Нагрівальний елемент .
Захисна решітка.
Елементи регулювання і управління.

Залежно від обраної конструкції і призначення пристрою підбираються додаткові комплектуючі. Своїми руками можливе виготовлення практично всіх видів електричних обігрівачів. Для побутових потреб виробляється теплова міні гармата своїми руками для прогріву і просушування приміщення, електрокамін своїми руками дозволить втілити власні дизайнерські ідеї і додати кімнаті атмосферу затишку, а канальний нагрівач повітря вбудовується в систему припливної вентиляції або кондиціонування.

Розрахунок потужності і вимоги до установки

Перед тим, як вибрати необхідні матеріали і приступити до складання, визначають необхідну потужність пристрою виходячи із завдань, які воно виконує. Для обігріву робочого простору або спального місця спрямованим потоком повітря без урахування загальної площі приміщення підійде малопотужний переносний обігрівач. Якщо ж стоїть завдання підняти температуру у всьому приміщенні до рівня комфортної (18-21 ° C), то розрахунок роблять виходячи зі співвідношення 40 Вт потужності обігрівача на 1 м³ об'єму кімнати.

З огляду на, що саморобна гармата розігріває приміщення нерівномірно, рекомендується встановлювати додатковий обігрівач (або кілька) в різних кінцях кімнати. При цьому розрахована потужність ділиться на кількість опалювальних приладів.

Також потрібно врахувати допустиме навантаження на електричну мережу. До побутової мережі з напругою 220В можна підключити калорифер електричний потужністю не більше 6 кВт. Якщо необхідна більша потужність, потрібно мережу з напругою 380В або ж обігрівач. працює за іншим принципом (саморобна газова гармата або інший).

Особливості збирання деяких видів тепловентиляторів

Існує кілька видів тепловентиляторів, у кожного з них, цілком закономірно, є свої характерні плюси і мінуси. Перед тим, як приступити до складання вентилятора своїми руками, слід ознайомитися з деякими особливостями приладу.

тепловентилятор

Зібрати найпростіший тепловий вентилятор своїми руками не складе труднощів для домашнього майстра. Частина необхідних деталей можна знайти в запасах старої техніки, що зберігаються в коморі або гаражі. Калорифер своїми руками можна зібрати на базі старого системного блоку комп'ютера. Для цього знадобиться:

Лист текстоліту розміром 20 × 30 см.
Пару метрів ніхромового дроту діаметром 0,2-0,3 мм.
Системний блок (деталі, крім кулера, з блоку видаляють).
Блок живлення 12В.
Термозапобіжник для обігрівача розрахований на відключення при температурі вище 70 ° C.
Кабель, регулятори, вимикачі, кріпильні деталі, ізоляційна стрічка або термозбіжна трубка.

Конструкція калорифера дуже проста і самостійно зібрати його не складе труднощів

До речі, людині розбирається в електротехніці, під силу зробити регулятор температури своїми руками, використовуючи недорогі радіодеталі. Для складання підійде стабілотрон TL431 від зарядного пристрою, плата електронного лічильника. автомобільне реле та інші поширені деталі.

З склотекстоліти вирізують деталі для виготовлення каркаса з прорізами під установку тена (нихромовой спіралі).
Нихромовую нитка скручують в спіраль (для цих цілей використовують дриль або шуруповерт, що працює на повільних оборотах, з закріпленим стрижнем діаметром 2-3 мм).
Спіраль встановлюється в каркас і закріплюється, в місцях кріплення кінців спіралі підключається харчування, в розрив проводу живлення монтується термопредохранитель.
Каркас зі спіраллю встановлюється в системний блок.
Блок живлення 12В підключається до кулера.
Корпус закривається, встановлюється на підставку з діелектричного матеріалу і перевіряється робота обігрівача.

Економічним варіантом є водяний тепловентилятор. Як нагрівальний елемент в даному випадку виступає самостійно виготовлений з мідної труби теплообмінник або був у вжитку автомобільний радіатор. Теплоносій на теплообмінник надходить з труб центрального опалення або індивідуального опалення, а електроенергія витрачається тільки для забезпечення роботи вентилятора. Встановлювати такий вентилятор обігрівач в систему опалення рекомендується на зворотній трубі. При монтажі на подачі працюючий вентилятор сильно остуджує трубу і в радіатори опалення теплоносій надходить нижче необхідної температури.

Теплова гармата

Зробити теплову гармату своїми руками досить просто. Обігрівач такого типу застосовується для швидкого обігріву і просушування стін, підлог. сирих погребів і при проведенні деяких видів будівельних робіт. Щоб зробити міні гармату можна скористатися деякими деталями непридатних побутових приладів, а відсутні докупити.

Знадобитися наступний перелік матеріалів:

Мотор і крильчатка (підійдуть від вийшов з ладу пилососа або кухонної витяжки).
Як нагрівальний елемент використовується спіраль від непотрібної електроплити.
Труба діаметром від 150 мм з товщиною стінок 3-5 мм, можна виготовити самостійно з листового металу.
Термореле, розмикати ланцюг при перегріванні, вимикач,
Лист азбесту.
Металева решітка.
Кабель і кріпильні матеріали (заклепки або болти з гайками).

Збірка проводиться в кілька етапів:

Електродвигун і вентилятор прикріплюються в кінці труби.
З азбесту вирізаються смуги і збирається грати, на яку прикріплюється нагріває спіраль (для цих цілей допускається використовувати керамічні ізолятори).
Отриманий нагрівальний елемент кріпиться на протилежному від вентилятора кінці труби.
Двигун і спіраль підключаються до вимикача. Схема передбачає окреме підключення.
З обох кінців труби встановлюються металеві захисні решітки.
Пересувна або стаціонарна підставка виготовляється з підручних матеріалів, стійких до температурних впливів.

За бажанням на трубу кріплять шар теплоізоляції. З одного боку, це підвищує рівень безпеки під час проведення робіт, з іншого - знижує тепловіддачу пристрою.

електрокамін

Саморобний тепловентилятор застосовується в якості джерела тепла для електричного каміна. Портал для каміна своїми руками легко зробити з гіпсокартону. Для цього монтують каркас з металевого профілю необхідної конфігурації і обшивають листами гіпсокартону, після чого зовнішня поверхня декорується за допомогою облицювальних матеріалів. Усередині порталу встановлюється конструкція, що імітує горіння дров або вугілля (готові вироби оснащені підсвічуванням). Важливо заздалегідь передбачити отвір в конструкції для прокладки кабелю.
