Тут вже десь описували, як зробити компактний універсальний верстат з гравера.
Я теж хотіла щось подібне, але для гнучкого валу, так як я працюю з ним, і знімати його з дремеля не люблю. У гнучкого вала є противники є прихильники, противники вважають, що при роботі з валом втрачається потужність і крутний момент, здається, я працюю з валом так як він легше і від нього менше вібрації йде на руки, але і це стало не головним критерієм при переході на вал. Головним стало, як мені здається, не саме вдале розташування вентиляційних отворів на дремель, вони розташовані дуже близько до патрона (цанзі), не знаю, як у інших міні-дрилів (граверів), але дремель засмоктує в себе всю відпрацювання (тирсу, стружку і т.д.) зі швидкістю пилососа, а це не дуже корисно для двигуна, гнучкий вал цю проблему вирішує.
Тепер не посередньо про самому кріпленні вала до столу, я довго думала, щось вигадувала, але відкидала варіанти через їх трудомісткості. І тут я абсолютно випадково побачила на всім відомому китайському сайті Аліекспрес, ось таку штуку,
Це, як виявилося, тримач для снайперського прицілу, вони є різні, я вибрала для себе відповідний за розмірами для вала і замовила, обійшовся він мені в 250р. це не так вже й багато.
Ну а далі все вийшло просто і швидко.
Мені знадобилися:
1. Власник для снайперського прицілу одна пара.
2. Струбцини одна пара.
3. штангель циркуль.
4. Викрутка.
5. Шматочок бруса 20х20 мм. і довжиною 100 мм.
6. Ну і сам дремель звичайно :)
Спочатку я виконала необхідні заміри на гнучкому валу.
Потім розмістила на бруску місця для канавок під кріпильні гвинти на тримачі для прицілу, виточила їх за допомогою фрези і дремеля.
Потім я приклеїла, на спінений двосторонній скотч шматочки тонкого фетру до внутрішньої сторони власника, що б забезпечити краще прилягання до валу, і виключити його прослизання. І закріпила держатель на бруску, затягнувши кріпильний гвинт викруткою.

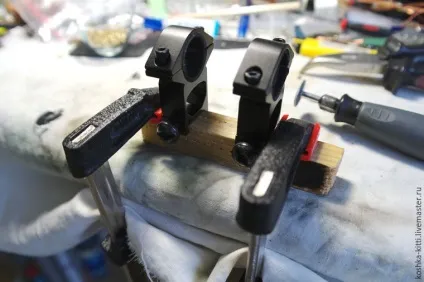

Вийшла ось така конструкція.

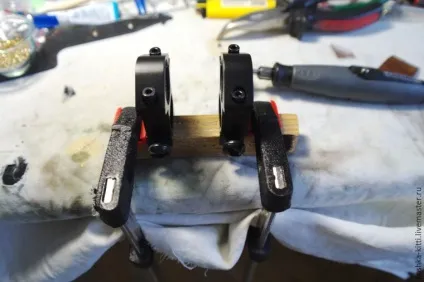

Далі за допомогою струбцин закріпила конструкцію на столі.

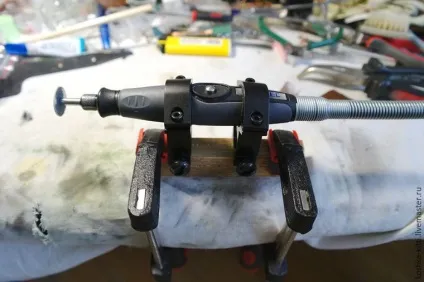

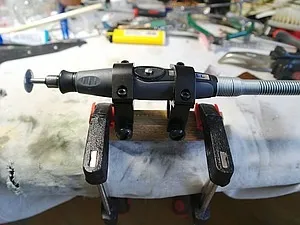

І встановила в неї гнучкий вал.
Всі маніпуляції зайняли у мене 30 хв.
Брус можна спробувати роздобути на будівельних ринках, там іноді залишаються обрізки, які якщо вам пощастить можна дістати безкоштовно, я свої шматочки свого часу так і здобула :)
