Пропонуємо вам зробити своїми руками простенький детектор електромагнітного НВЧ-випромінювання. Цей детектор знадобиться також в налаштуванні і порівнянні характеристик різних передавачів і антен, дозволить визначити в горизонтальній або вертикальній поляризації передається сигнал і т. Д ..

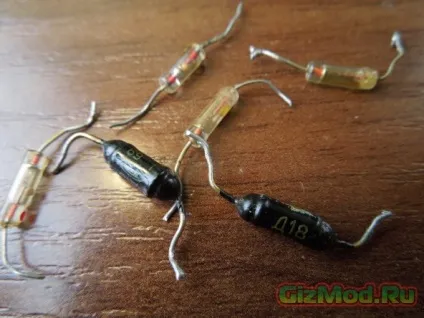

Отже, найскладніше - це знайти СВЧ діод. Наприклад, у мене завалялося кілька ще з радянських часів.

Також відповідні діоди, як це не дивно, можна знайти на контролерах акумуляторів для ноутбуків.

Для нашого детектора підійдуть діоди ГД507А, Д405, Д403, КД521, КД522, КД5хх, Д18, Д20, BAT62, 1N5711 і інші.

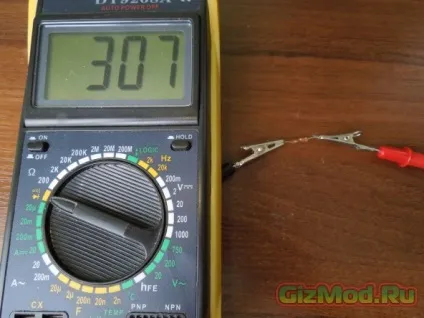

Вимірюючи цифровим тестером в режимі діода. опір даних діодів близько 300 Ом.

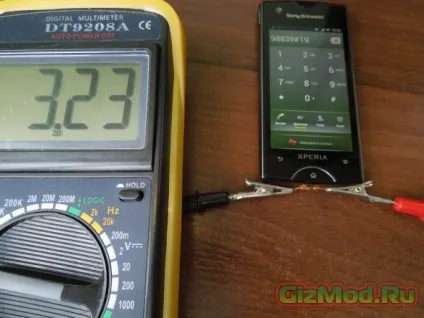

Збираємо все, як вказано на фото. Можна паралельно щупам тестера (мультиметра) підключити конденсатор, але на практиці працездатність зберігається і без конденсатора.

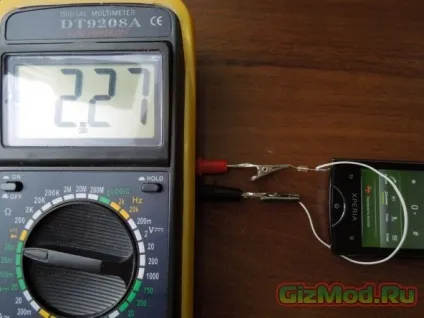

Можна перевірити і ще більш простим способом, як на фото.

Якщо ваш тестер показав якісь мікроампери або мікровольт, значить, це діод СВЧ, і в ваших руках вже простенький індикатор електромагнітного поля.

Для більш вдосконаленій конструкції нам знадобиться: два СВЧ діода, парочку керамічних SMD конденсаторів від 500 пФ до 0,5 мкФ, світлодіод для грубої індикації, феритовий сердечник з одним витком подвійного проводу і маленький шматочок фольгованого склотекстоліти. Ці деталі можна позичити з неробочих комп'ютерних (і не тільки) комплектуючих. А взагалі схемку можна набагато спростити, при цьому вона не втратить свою працездатність. З інструментів знадобитися паяльник, олово і т. Д.

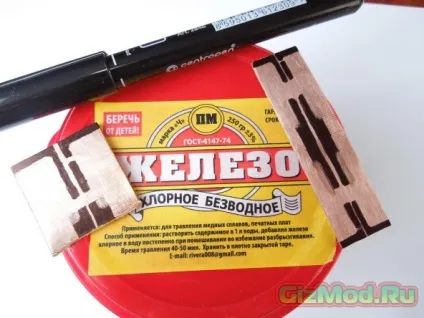

На стеклотекстолите малюємо, наприклад, маркером доріжки, попередньо очистивши і знежирити, потім занурюємо фольгованої стороною вниз в розчин хлорного заліза (1 частина на 3 частини води, купити можна в найближчому магазині радіодеталей) або труїв в розчині перекису водню і лимонної кислоти (в 100 мл 3% розчину перекису водню, купленої в аптеці, додати 30 г лимонної кислоти з будь-якого продуктового магазину і чайну ложку кухонної солі, під час травлення бажано підігріти розчин до 50 градусів, тільки пам'ятайте, що перекис в откр итом стані довго не зберігається, тому потрібно все робити швидко).

Після травлення моєму плату в воді і в спирті від фарби. Якщо залишилися дрібні ділянки, не зачеплені розчином, видаляємо їх скальпелем або іншим відповідним інструментом.

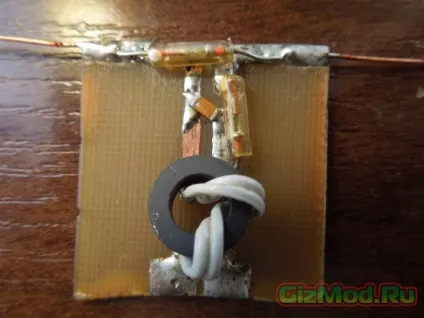

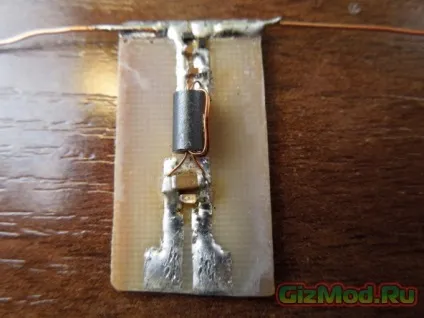

В результаті у мене вийшло три різних датчика.

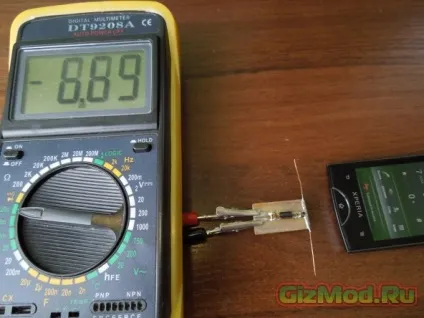

Для точного вимірювання я користуюся мікроамперметром, підключеним до датчика.

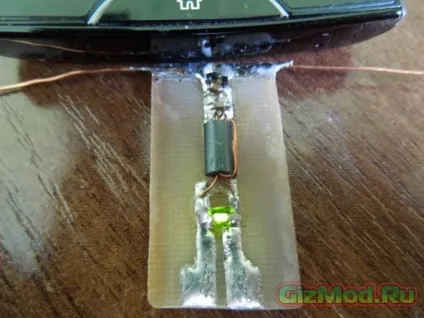

Для грубого вимірювання просто дивимося на упаяний світлодіод.

Індикатор електромагнітного поля в роботі

Після припайки деталей потрібно вирішити, на яку частоту налаштовувати датчик. Для цього з обох сторін треба припаяти відрізки дроту певної довжини, наприклад:

Частота - Довжина штирів
2,4 Ггц - 31 мм - Wi-Fi
5,8 Ггц - 13 мм - Wi-Fi
900 Мгц - 83 мм - GSM
1,8 Ггц - 42 мм - GSM

На практиці датчик, налаштований на частоту 2,4 Ггц з довжиною обох штирів по 31 мм, працює і на 900 Мгц, тільки вимірювані значення менше. Чим товщі використовується дріт для штирів, тим ширше вийде частотний діапазон детектора.

Замість штирів можна безпосередньо припаяти СВЧ кабель або потрібний вам роз'єм, штекер для прямого підключення різних антен, наприклад, антену з кругової поляризації, як на фото.

Ще більш простіше можна зробити датчик з 1 вольтової лампочки типу СМН-1,5-12-1, припаявши до її контактам штирі відповідної довжини.

Таку лампочку можна взяти зі старих наручних годинників з підсвічуванням. З мінусів - дістати таку лампочку виявилося досить складно, заміряє вона випромінюється потужність грубо, до того ж від слабких випромінювань нижче 0.2-0.5 Ватт лампочка взагалі не засвітиться.

За допомогою датчика на діодах, зібраному за вищевказаною методу, можна заміряти випромінюється потужність навіть нижче 10 мВатт.
