Всім привіт!
Здійснив одну з давніх хотелок)
Дісталася мені халявні 5 метрів RGB стрічки з контролером і пультом дистанційного керування, ось і вирішив, що підсвічуванні бути! І найголовніше, щоб все по феншую було - з плавним розпалом і плавним загасанням. Ідея є - дивимося варіанти реалізації в інтернеті, знайшов багато схем підключення, але нам підійде тільки з керуючим мінусом.

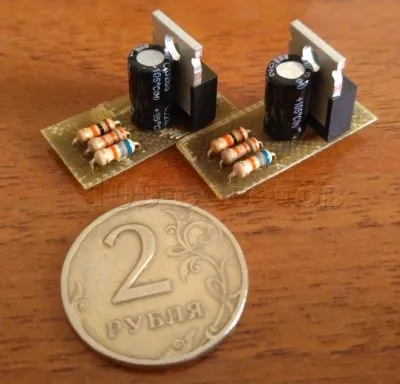

У Layout зробив компактну печатку і заЛУТіл все це справа)

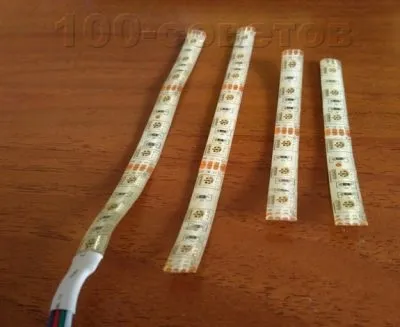

Далі нарізав стрічку: на перед по 3 секції, для задніх пасажирів по 2 секції.
Як проводки використовував провід від хорошого USB подовжувача.

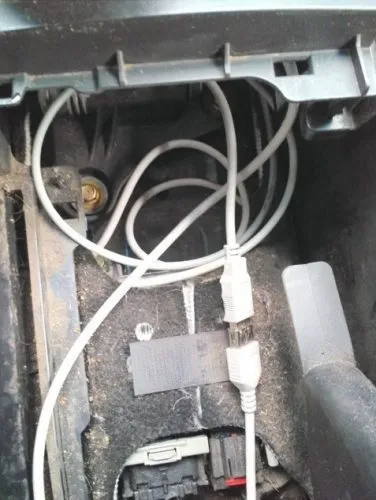

Стрічку зробив модульної з USB з'єднанням стрічки спереду і стрічки ззаду, на випадок перегорання секції світлодіодів або простого відключення підсвічування ніг задніх пасажирів.
З'єднання послідовне. контролер розпалювання> контролер стрічки> стрічка 3 секції> стрічка 3 секції> з'єднання передньої і задньої стрічки по USB> стрічка 2 секції> стрічка 2 секції.

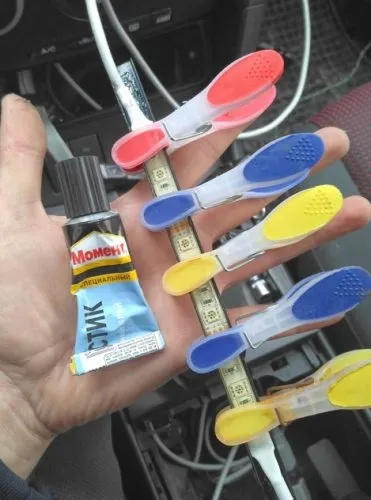

Для каркаса кріплення взяв звичайний кабель канал шириною 1 см і приклеїв стрічки, зафіксувавши з'єднання кабелю і стрічки стяжками.
Для підбору часу розпалу й загасання стрічки можна поекспериментувати з опорами і ємністю конденсатора.

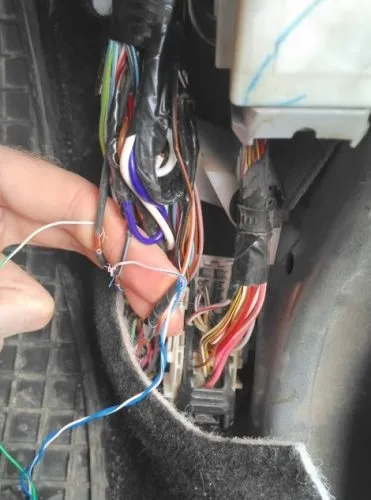

Ну а далі починається саме геморойно - установка. Знімаємо захисний щиток справа в ногах переднього пасажира. У косі шукаємо товстий чорний провід - загальний мінус, чорний з блакитним - керуючий мінус і помаранчевий з блакитним - постійний плюс.

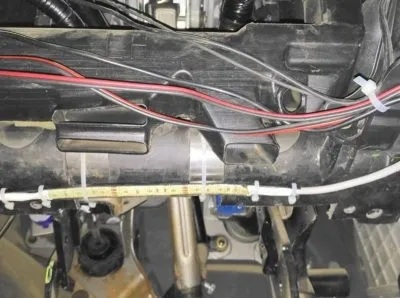

Перевіряємо стрічку на працездатність і починаємо прокладати стрічку. Передню кріпимо до розпірці під бордачков і під рульовою колонкою ...
... і викидаємо кінець в центральний тунель в район підстаканників.

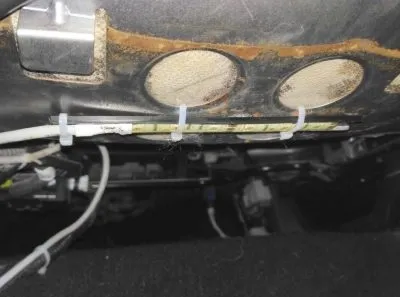

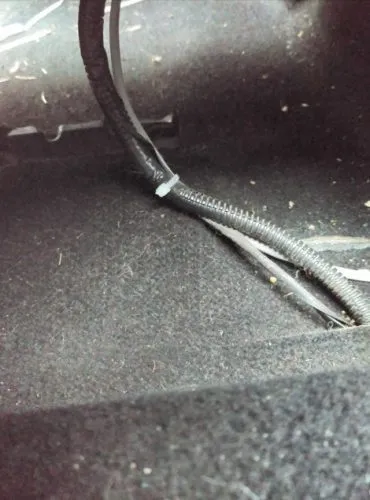

Підсвічування для задніх пасажирів багато кріплять прям на повітропровід, але я прикинув що там її все будуть штовхати і прикріпив її до низу передніх сиденьев, пустивши проводку в отвори під ковроліном де проходить проводка для подушок безпеки.

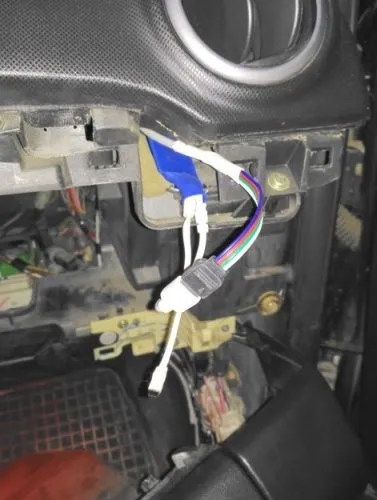

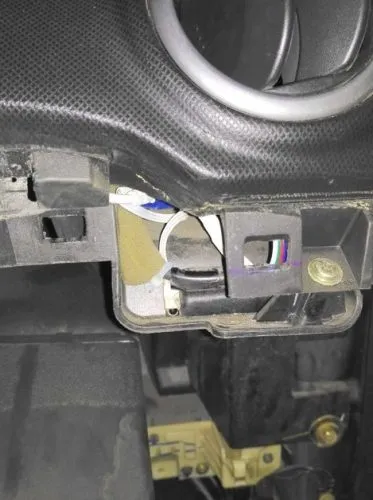

Довго думав як зробити доступним ІК приймач, щоб залишити можливість змінювати колір підсвічування і придумав) Сам контролер стрічки ховаємо під правим воздуховодом.

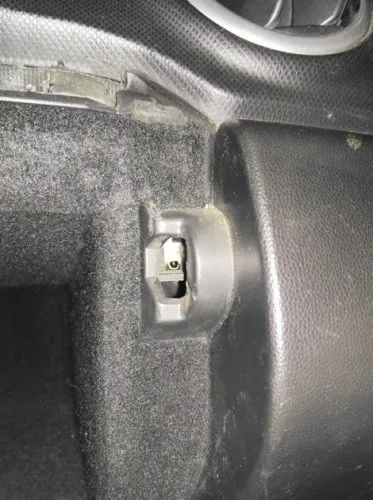

А ІК приймач кріпимо до якоїсь проводці звичайним хомутом як показано на фото.
Ну а далі ставимо бордачек на місце і ... ВУАЛЯ!
Всім дякую за увагу! До нових записів ...
