Робимо піч тривалого горіння своїми руками

Як зробити так, щоб піч працювала з максимальною ефективністю і вимагала мінімум палива? Різні конструкції або вимагають постійного догляду, або мають низький ККД, або і те, і інше разом з додатковими труднощами. Краще рішення проблеми - це піч тривалого горіння. Думаєте, що це неймовірно складний агрегат? Насправді, зробити піч тривалого горіння своїми руками цілком можливо, якщо не полінуватися і розглянути всі аспекти її пристрою.

Готова до установки!

В останні роки дуже популярні і затребувані стали печі і готові котли на твердому паливі - ті, в яких процес горіння затягується надовго. Отже, і тепло виділяється постійно. При цьому таке обладнання може працювати на різному твердому паливі, це може бути і вугілля, і дрова, і пелети, і тирсу, а також інші деревні відходи. Таким чином, якщо буде зроблена піч тривалого горіння своїми руками, то для опалення дачі або лазні не буде потрібно великих витрат.

Чому такі котли і печі настільки економні?

Розберемося, ніж піч тривалого горіння відрізняється від інших опалювальних агрегатів, які працюють на твердому паливі. Навіть найкраща звичайна піч, яка застосовується для лазні або опалення будинку, має такі недоліки:

невисокий коефіцієнт корисної дії;
потреба в постійній закладці палива;
не можна автоматизувати даний процес.

Типова саморобна піч тривалого горіння

У печах тривалого горіння всі ці недоліки успішно ліквідуються. Фактично горіння в топці таких агрегатів замінено тлінням. Тому одна закладка палива забезпечує тривалу функціональність печі, до 15-20 годин. На таких довгих проміжках часу автоматизація просто не потрібно. Печі тривалого горіння дров'яні своїми руками можуть бути перероблені на споживання тирси або пресованої тріски.

Де можуть бути використані?

Розберемося, як може бути використана опалювальна піч тривалого горіння, що працює на твердому паливі. Вибір варіанту агрегату буде залежати від того, які завдання потрібно вирішити.

Так, для опалення дачі або будинку найкращим варіантом є печі з водяним контуром. По суті, піч з водяним контуром поєднує в собі два види опалення - звичайного пічного і водяного. Відмінністю печі з водяним контуром від котла є те, що, крім рівномірного розподілу тепла по всіх кімнатах, забезпечується нагрів корпусу самої печі, що забезпечує ефективність опалення дачі.

Крім того, піч з водяним контуром використовується не тільки для опалення дачі, вона може виступати і в якості прикраси інтер'єру. Недолік печі для дому на дровах тривалого горіння полягає в тому, що при припиненні процесу горіння батареї швидко остигають. Однак сама піч ще деякий час буде випромінювати тіло. Тому для опалення дачі піч з водяним контуром більш краща, ніж звичайний твердопаливний котел.

Від звичайної печі для дому на дровах тривалого горіння агрегат з водяним контуром відрізняється наявністю змійовика. Іноді змійовик встановлюють безпосередньо в топці печі з водяним контуром, однак, це не найбезпечніший варіант організації опалення дачі. Теплоносій може закипіти і спровокувати руйнування змійовика. Більш розумним рішенням є установка змійовика в ковпак димоходу печі з водяним контуром. Саме такий варіант підійде для ефективного опалення дачі, оскільки воно підвищує ККД печі з водяним контуром.

Краще, якщо організація опалення дачі повинна бути проведена в момент проектування будівлі. Модель печі з водяним контуром вибирають з урахуванням площі і планування приміщень.

Печі тривалого горіння можуть бути використані і для лазні. При відбудові невеликої лазні, можна використовувати воздухогрейние агрегати. Втім, така піч підійде не тільки для лазні, а й для будь-якого іншого невеликого приміщення - гаража, битовки, теплиці та ін.

Ефективні воздухогрейние печі дозволяють регулювати інтенсивність горіння, що дуже зручно для лазні. Регулювання здійснюється за рахунок відкриття / закриття заслінки димоходу і зольника. Встановлені в приміщенні лазні воздухогрейние печі забезпечують хороший прогрів, але підходять тільки для відносно невеликих площ. Тому це хороший вибір для лазні, але не дуже вдалий для будинку для постійного проживання.

Починаємо і працюємо

Практична порада! Приготуйтеся, що вся проведена робота буде супроводжуватися шумом і брудом. Краще почати збирати своїми руками піч тривалого горіння на вулиці або в майстерні, можна у дворі під навісом. Подбайте, щоб поруч було джерело електроенергії, якщо будете працювати електрозварюванням.

Необхідні матеріали та робочий інструмент

Для пристрою своїми руками печі тривалого горіння потрібні будуть наступні пристосування, інструмента і витратні матеріали:

бочка металева на 200 л (розмір і обсяг непринциповий, якщо потрібно піч для лазні невеликої потужності, її можна зробити з пустого газового балона.);

Зверніть увагу: якщо планується зробити піч з газового балона, то доцільним є використання балона об'ємом 27 літрів. При застосуванні балона меншої ємності, піч буде малопотужною, її не вистачить навіть для обігріву невеликої лазні.

два невеликих відрізка сталевої труби, достовірніше і коротше;
металевий швелер;
ножівка для роботи по металу, молоток сталевий, сокира, киянка;
вимірювальні пристрої (рулетка, рівень будівельний, схил);
червона цегла для пристрою кладки (приблизно 50 штук);
відбивач (необов'язковий елемент);
невеликий шматок листової сталі;
зварювальний агрегат, електроди;
суміші будівельні або матеріали для приготування розчину на кладку.

Піч з вогнегасника

пристрій печі

Початковий етап - підготовка самої бочки або газового балона. Потрібно зрізати з неї верхівку, можна болгаркою, можна автогеном або іншим різаком. Намагайтеся це виконати якомога точніше й акуратніше, тому що днище (верхівка) знадобиться в подальшому. Якщо не знайшлося ні бочки, ні порожнього газового балона, можна робити піч на дровах тривалого горіння своїми руками з невеликого відрізка труби з великим діаметром, такий варіант прекрасно підійде для лазні.

Бочка без верху

В цьому випадку до відрізка труби приварюється днище - просто вирізаний у формі кола шматок з листової сталі. Деякі, до речі, і зовсім не круглий шматок вирізують для днища, а квадратний, щоб поставити готову піч на підлогу лазні в більш стійке положення.

наступні дії

Вирізуєте з листа стали коло з діаметром трохи менше, ніж внутрішній діаметр основної труби, балони або бочки. У ньому ж вирізаєте ще одне коло під іншу трубу. Найкраще взяти трубу ∅10 см. Це найбільш ефективний варіант. Відрізок цієї маленький труби приварюють до вже вирізаному сталевому «млинцю».
Тепер до низу цього «млинця» приваріть заздалегідь підготовлені відрізки швелера. Природно, виміряні так, щоб нормально, вільно проходили всередині бочки. Вони будуть згодом придавлює ятати палива в міру його прогорання, коли сталевий «млинець» буде опускатися вниз.

Важливий рада! Довжина труби, привареною до «млинцю», повинна бути на 15-20 см більше, ніж висота основного елемента - бочки або великий труби.

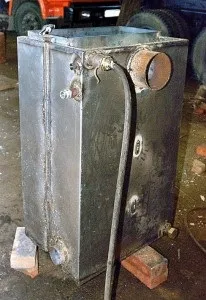

Варіант прямокутної печі

пристрій фундаменту

Фундамент потрібен капітальний, так як в процесі експлуатації метал печі буде дуже сильно загострюватися. Маса конструкції не дуже велика, навіть з урахуванням обкладання цеглою, але встановлювати конструкцію на нетривке або невогнетривкого підставу не можна. Принцип пристрою фундаменту у вигляді плити простий, його навіть описувати не варто. Заглиблення робити не потрібно, так як питома маса грубки маленька. А плиту залити може будь-який початківець домашній майстер. Можна навіть викласти її в одну цеглину і зверху покрити розчином.

Димохід потрібен. зрозуміло, для кожної печі, для відведення відпрацьованих газів встановлювалися. Як нього підійде звичайна труба з металу, потрібно брати ∅15 см, більше недоцільно. Труба приварюється зверху і трохи збоку вашої чудо-печі.

Важливо! Пряма частина димоходу, навіть нехай це її невеликий відрізок, повинна мати довжину більше, ніж діаметр бочки. Подивіться будь-які креслення печі тривалого горіння своїми руками, ви це там неодмінно побачите. Потім вже можна згинати димохід, але небажано гнути труби більше 45 градусів і небажано робити багато різних відрізків. Постарайтеся спроектувати так, щоб димохід мав найменшу кількість колін прямо до виходу з приміщення.

Відбивач: потрібен чи ні?

Ваш агрегат при роботі буде дуже сильно розігріватися, загострюватися в буквальному сенсі слова. Тому відбивач краще все ж ставити, особливо для невеликих приміщень. Плюс до цього відбивачі завжди додатково перерозподіляють теплові потоки, допомагають регулювати подачу теплової енергії. Зрозуміло, що дров'яні печі тривалого горіння своїми руками з встановленим відбивачем будуть ще більш економні.

Обкладати піч цеглою чи ні - за бажанням. Вибирайте, чи варто виконувати додаткові роботи, якщо, наприклад, така піч знаходиться в підсобному приміщенні або окремій котельні.

Технічні нюанси

На що звертати особливу увагу при монтажі печі тривалого горіння:

При влаштуванні димоотводним труби все її окремі ділянки монтуються (з'єднуються) між собою в напрямку, протилежному руху газів.
При влаштуванні печі необхідно виділити навколо неї простір з неодмінним урахуванням її періодичного максимального нагріву до дуже високої температури. Не можна поблизу розміщувати не тільки легкозаймисті та горючі предмети та матеріали, а й всі вироби або конструкції, які не здатні протистояти впливу високої температури.
Димохід потрібно передбачити з можливістю його розбору в будь-який час для періодичного очищення.
Перед запуском обладнання потрібно спробувати кілька можливих режимів роботи. У підсумку ви визначитеся з оптимальною температурою і режимом горіння палива.
