Робимо обігрів щіток склоочисника, посібник автомобіліста

Найкращий результат виходить з використанням стрічки склоочисника фірми «Хорс».

Особливістю цієї конструкції є наявність наскрізного отвору в гумовій стрічці і пластмасового профілю, в якому ця стрічка кріпиться.

Для нагрівача потрібна нихромовая дріт Ф0,3 мм довжиною дорівнює двом довжинам двірника +200 мм. Така дріт використовується в нагрівальних спіралях. Оскільки нагрівач проходить через отвір в гумі і в профілі він повинен бути дуже рівним. В іншому випадку, двірник стане кривим, і не буде прилягати до скла.

Для вирівнювання спіраль надаватися на шило і, притримуючи пальцем, витягуємо плоскогубцями шматок дроту, довжиною приблизно пів метра. Тепер, натягуючи, проводимо дріт через вогонь газового пальника. Нагріваємо «червоного». Так отримуємо заготовку потрібної довжини. Добре, якщо хто-небудь допоможе вам. Відміряти на дроті розмір дорівнює половині довжини двірника +100 мм і зігнути так як показано на фото. Довгий кінець дроту вставити в отвір гумки, а коротким кінцем проткнути гумку навскоси для того, щоб дріт не замкнула на адаптер, який стоїть на профілі. Напрямок проколювання показано шпилькою.

Поступово, по черзі тягнути за обидва кінці дроту до тих пір, поки вона не сховається в гумі. Особливо уважно втягувати дріт в останній момент, не допускаючи перекручування. Оскільки в цьому місці дріт або порветься або, надалі, перегорить.

На протилежному кінці робимо петлю, на яку надягаємо ізоляцію відповідного діаметру. Ця петля дозволить надалі компенсувати температурні деформації гуми і ніхромового дроту.

В середині пластмасового профілю проколюємо два отвори для висновків нагрівача.

Вставляємо кінці нагрівача в профіль і заправляємо гумову стрічку.

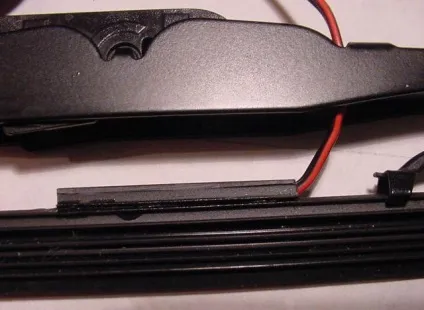

Загинаємо і обслуговуємо кінці нагрівача із застосуванням паяльної кислоти. Припаюємо провід перетином 2х0,2 (використовував провід ШВП2х0,2) довжиною 200 мм. На місце виходу проводів приклеюємо діхлоретаном обрізок профілю, який буде захищати місце пайки від пошкоджень.

До проводу 2х0,2 припаюємо провід 2х0,35 довжиною 1-1,5 метра. Місце пайки закриваємо термоусаджуваної трубкою. На інший кінець дроту встановлюємо наконечник «мама» для підключення до харчування.

Опір нагрівачів: для двірника довжиною 45 см виходить 8,8 ом.
для двірника довжиною 58 см виходить 11 ом.

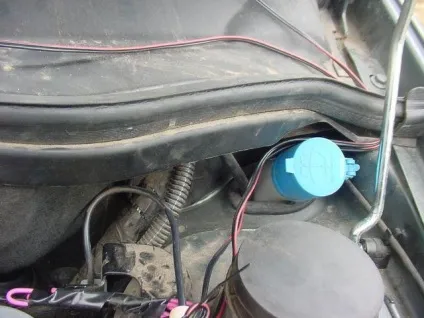

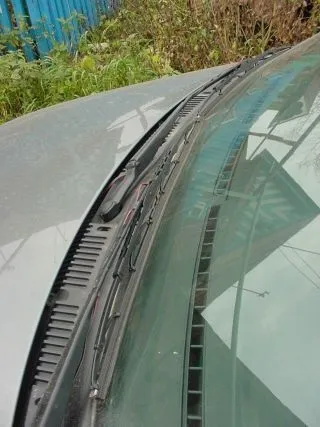

Розташування елементів.

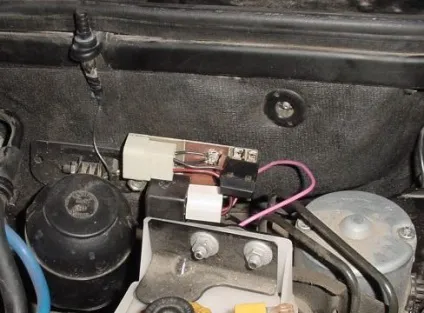

Кнопку найбільш просто підключити від прикурювача. Іншу частину схеми краще розташувати в моторному відсіку, закріпивши на шпильці, що знаходиться на задній стінці моторного відсіку. Ця шпилька буде служити точкою підключення маси.
