Робимо електронну сигарету з саморобним атомайзери

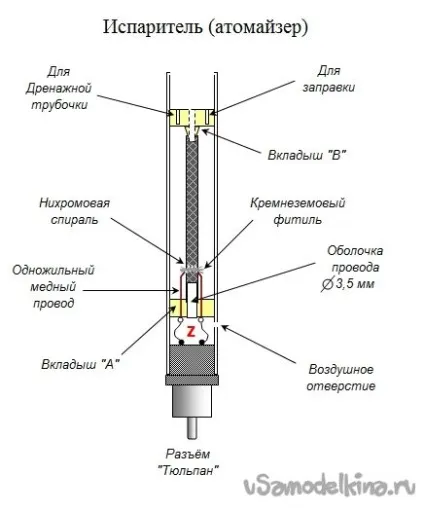

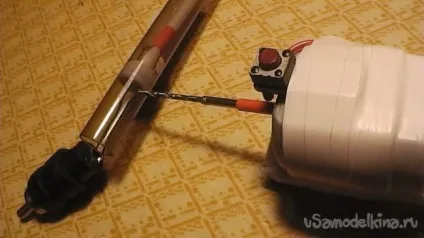

Цей випарник служить мені "вірою і правдою" вже два роки. Схематично він повинен виглядати так.

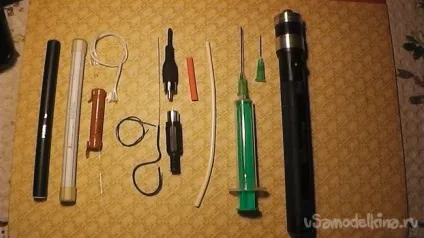

Інструменти і матеріали
-Використана одноразова сигарета "Pons"
-Використана одноразова сигарета "UXLITE"
-Кремнеземовим шнур діаметр = 2 мм.
-Ніхромовий дріт діаметр = 0,15 мм.
-Одножильний мідний дріт діаметр = 0,5 мм.
-М'який багатожильний провід
-Комплект роз'ємів "Тюльпан"
-Корпус ліхтарика на дві пальчикові батарейки
-Чотири акумулятора типу "АА" 1,2 v. 1700. 2800 mA (два - в роботі, два - на зарядці)
-Термозбіжна трубка діаметр = 4 мм.
-Оболонка кабелю (кембрік) діаметр = 3,5 мм.
-Лінійка (штангенциркуль)
-Шприц медичний з двома голками діаметром 1 мм
-Дерев'яна зубочистка (кругла - діаметр = 2,5 мм.)
-Полотно ножівки по металу
-Напилки (надфілі): плоский і круглий
-Паяльник, припій, ортофосфорна кислота
-Свердла діаметром 1,5 ... 2 мм. і 8 мм.

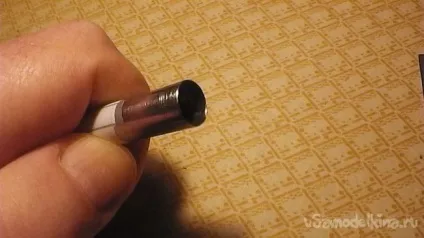

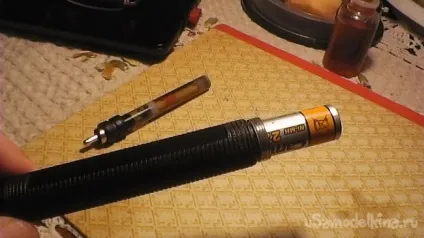

Крок 1. Розбираємо одноразову використану сигарету "Pons". Знімаємо обидві заглушки і з боку світлодіода видавлюємо "тельбухи".

Крок 2. Видаляємо синтепон, батарейку, плату процесора і залишаємо тільки те, що нам буде потрібно.

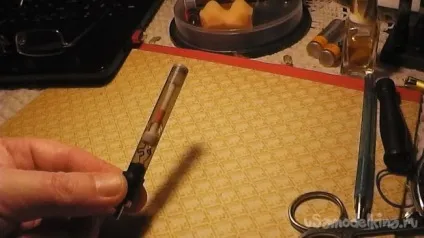

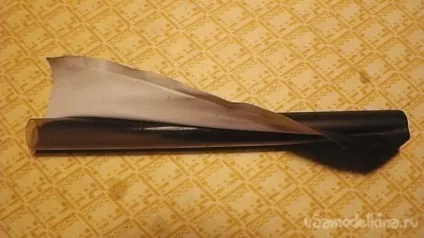

Крок 3. Знімаємо декоративну наклейку, так як нам буде потрібен саме прозорий корпус. Залишки клею на корпусі легко змиваються соляркою або рослинним маслом.

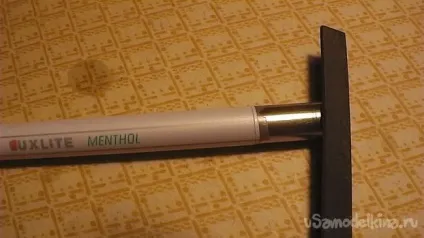

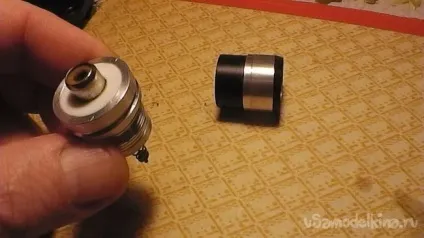

Крок 4. Виготовляємо інструмент для посадки роз'єму "Тюльпан" в корпус випарника. Корпус сигарети "UXLITE" - з нержавіючої сталі. Заточуємо кромку надфілем.

Крок 6. Обробляємо жили кабелю, розводимо в сторони і пропоюємо.

Крок 7. Розбираємо основну частину випарника - кремнеземовим гніт і нихромовую спіраль. "Рідна" розрахована на напругу 4 вольта, а нам потрібна на 2,2 V. Так само сам гніт тонкий, розрахований на роботу з синтепоном.

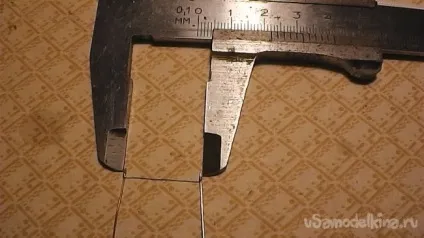

Крок 8. Робимо нагрівач. Для напруги 2,2 v - робоча ділянка нихрома діаметром 0,15 мм. повинен бути 22 мм. (+/- 1 мм.). Слід мати на увазі, що при подовженні - кількість пара буде менше і навпаки.

Небажано занадто вкорочувати ніхром - буде присмак гару. Так само довжина нихрома залежить від діаметра дроту. Зазначені значення отримані дослідним шляхом, як оптимальні.

З'єднання мідь-ніхром можна виконати способом "обжимка", але я віддаю перевагу пайку з ортофосфорної кислотою, як надійнішу.

Крок 9. Акуратно наметовому ніхром на кремнеземовим шнур, розправляючи витки шприцового голкою. Обрізаємо за розміром.

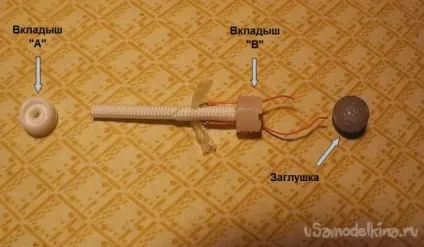

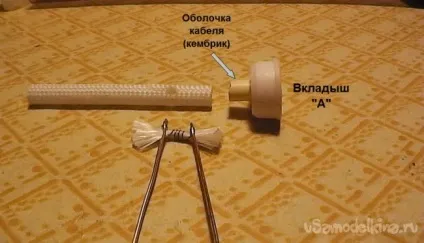

Крок 10. У центральний отвір вкладиша "А" вставляємо кембрік, як підставу для посадки центральної плетених термостійкої трубки.

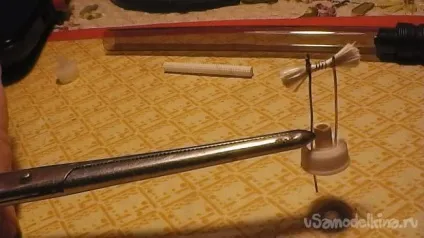

Крок 11. Матеріал вкладишів має гарну еластичність, тому за допомогою медичного пінцета або затискача легко проколюються мідними провідниками спіралі.

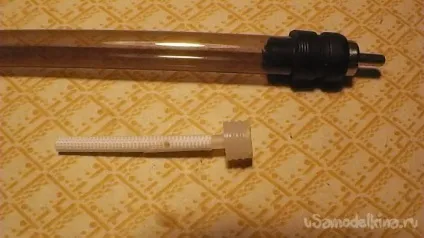

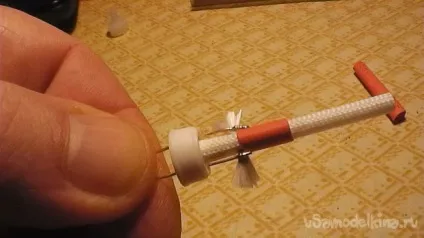

Крок 12. Одягаємо центральну термостойкую трубку на вставлений кембрик і заправляємо гніт з спіралькою в спеціальний виріз.

Крок 13. Одягаємо на виріз термоусадочну трубку і прогріваємо її до ущільнення. Для цього достатньо потримати ділянку над гарячим 60-ватним паяльником, повільно повертаючи вздовж поздовжньої осі.

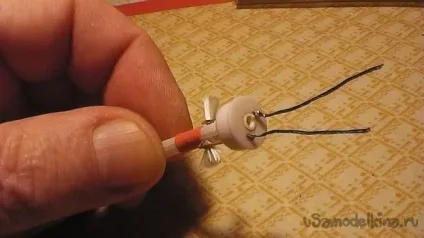

Крок 14. Припаюємо до висновків м'які провідники.

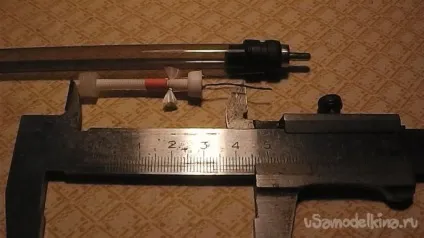

Крок 15. Визначаємо точку відрізу, тобто загальну довжину випарника. У нашому випадку - 63 мм. Відрізаємо полотном ножівки по металу і акуратно обробляємо зріз напилком (надфілем).

Крок 16. Після вставки нагрівача і припайки м'яких проводів до роз'єму, свердлимо повітряне отвір діаметром 1,5 ... .2 мм. біля вкладиша.

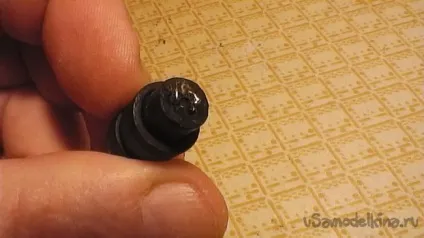

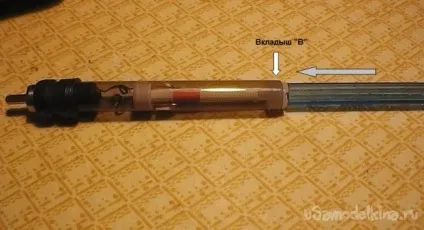

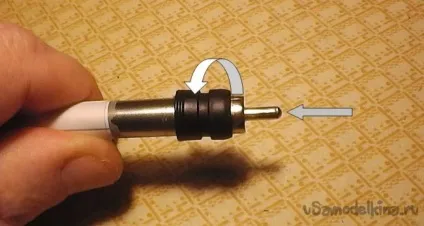

Крок 17. Акуратно вставляємо вкладиш "В" і роз'єм "Тюльпан". Щоб він щільно увійшов в корпус, при необхідності, перш ніж вставити обернути циліндричну частину витком чорної ізоляційної стрічки (скотчем).

Як наконечника мундштука можна використовувати: 1. Декоративну заглушку, просвердливши в центрі отвір тим же свердлом. 2. Використовувати ковпачок від сигарети "UXLITE", прорізавши в центрі отвір.

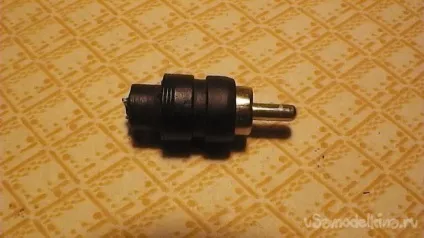

Діаметр "Тюльпана" (мама) - 8,3 мм. Тому я просвердлив отвір на 8 мм. і "розігнав" його круглим напилком до, приблизно 8,2 мм. Роз'єм зайшов дуже щільно і сидить без будь-якого додаткового кріплення.

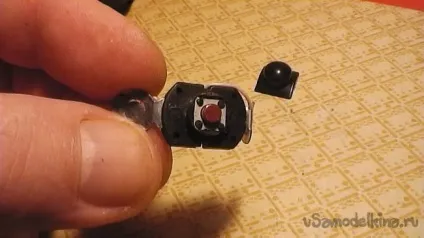

Крок 19. З плати пружинного контакту видаляємо всі деталі електроніки і припаюємо. "Мінус" корпусу роз'єму - на зовнішнє кільце плати, а "плюс" - до крайнього кільцю пружини. Це краще зробити для зменшення струмових втрат, тому що сталева нікельована пружина має певний опір, відчутне при відносно великій струмі пристрою. З тією ж метою краще пропаять зовнішню торцеву частину самої плати.

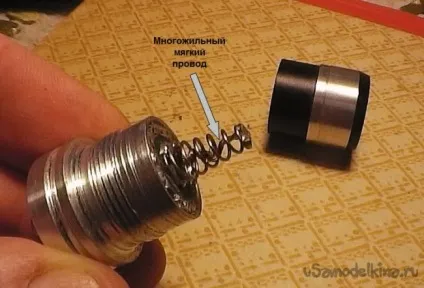

Вона, звичайно тугіше запресують у втулку, зате забезпечить більшу площу контакту в мінусовій ланцюга. Краще "перекоротіть" багатожильним м'яким дротом так само і пружинку в "завертушке" на задній частині ліхтарика.

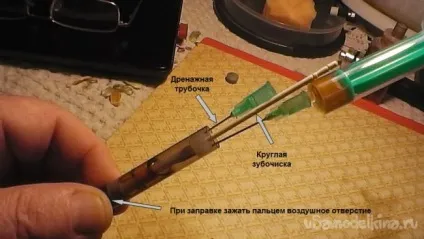

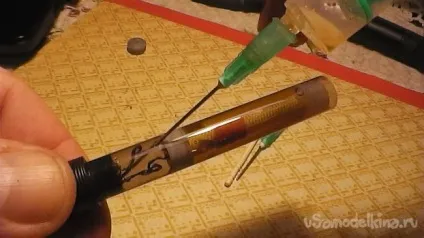

Крок 21. Перед заправкою. вставити дренажну трубочку - вкорочений шприцеві голку (для виходу повітря) з мінімальним виходом кінчика з вкладиша, вставити круглу зубочистку в центральний отвір вкладиша.

... і "курите" на здоров'я!

висновок
При акуратному виготовленні і збірці, підтікання рідини виключено і без синтепону. Коли в основному відсіку немає повітря (при повній заправці) рідина в відсік "Z" через отвори гніту не протікає.

Невелике підтікання починає проявлятися тільки при зниженні рівня рідини нижче половини ділянки "F", коли в основному відсіку утворюється певний обсяг повітря.

З обох голок я сточуємо загострений скошений ділянку, як в цілях безпеки, так і зручності відсмоктування рідини. З естетичних міркувань, воронкоподібний розтруб на корпусі ліхтарика я зрізав на токарному верстаті.
