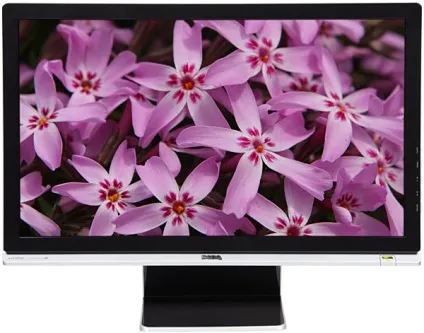

РК-монітор benq e2400hd

Дякую вам за підтримку!

Універсальні широкоформатні монітори, придатні як для роботи, так і для розваги, пропонують, мабуть, всі виробники моніторів. У переважній більшості випадків, в цих моніторах використовуються відносно дешеві матриці типу TN, що сприятливо позначається на ціні. Монітор BenQ E2400HD - черговий представник з групи недорогих універсалів.

Комплект поставки, технічні характеристики і ціна

Зовнішній вигляд

Корпус монітора, верхня панель підставку основи та передня панель стійки виготовлені з чорного пластику з дзеркально-гладкою поверхнею (не дуже стійкою до подряпин). Інші елементи підставки зовні сріблясті, так само, як і декоративна рамка по периметру екранного блоку, що переходить в нижній частині в похилу поличку, на якій помістилися логотип, кнопка і індикатор живлення (неяскраво світиться зеленим в роботі, і жовтим - в режимі очікування).

Велику площу на задній панелі займає вставка з пластику з матовою поверхнею, рельєф якої імітує шкіру.

У дизайні є деякий єдність і узгодженість, але, в цілому, він якийсь нуднуватий. На правому торці знаходяться 5 кнопок управління, розумно підписані білим на рамці попереду.

На лівому торці - роз'єм для навушників, а знизу - грати динаміків. Роз'єм живлення та інтерфейсні роз'єми розташовані в ніші позаду і орієнтовані вниз. Ззаду, в нижньому кутку можна виявити роз'єм для замку Кенсінгтона. Основа підставки знизу посилено сталевий майданчиком. Чотири гумові ніжки-таблетки, розміщені по кутах підстави, надійно фіксують монітор на столі, а відносно велика площа підстави забезпечує монітора хорошу стійкість. Єдиний шарнір дозволяє трохи нахиляти блок екрану вперед, і більше - тому.

Ззаду, на стійці є відкидається дужках, через яку можна пропустити дроти. 4 отвори на задній панелі призначені для кріплення до VESA-сумісного кронштейну (100x100 мм).

комутація

Меню, локалізація і управління

Навігація по меню (почасти через розташування кнопок, почасти через логіки управління) дуже незручна, але, якщо нікуди не поспішати, то все вийде. У нижній сходинці меню виводиться підказка по поточним функціям кнопок. При настройці зображення, меню залишається на екрані, що трохи заважає оцінці внесених змін. Коли немає меню, то кнопка вниз відповідає за швидкий перехід до вибору профілю, кнопка вгору - виклик регулювання гучності, про кнопку ENTER сказано вище. При бажанні можна змінити положення меню на екрані, вибрати тайм-аут і включити блокування (керівництва у нас не було, тому перевіряти роботу блокування ми не стали).

Є російська версія екранного меню. Кириличний шрифт меню рівний і Новомосковскемий. Якість перекладу на українську мову хороше. Монітор нам дістався без будь-якого керівництва (і російською сайті компанії ми його не знайшли), не було і диска з драйверами.

зображення

Присутні стандартні настройки: Яскравість. Контраст. Різкість (контурна різкість) і Колір (колірна температура, вибір з трьох профілів або ручне регулювання інтенсивності трьох кольорів).

Є режим DynamicContrast. При його включенні на темних зображеннях яскравість автоматично зменшується, на світлих - підвищується. Попередньо поєднання налаштувань зберігаються в п'яти профілях.

Залежно від обраного профілю, налаштування Різкість і Колір і / або включення режиму DynamicContrast стають недоступними. Для наочної демонстрації того, що змінює обраний профіль, призначений режим Демо Senseye. в якому екран ділиться на дві половинки, на одній - вихідне зображення, на іншій - скориговане.

Режимів геометричній трансформації кілька: Весь - примусове розтягування картинки на всю площу екрана (підходить для сигналів 16: 9 і анаморфірованних фільмів у форматі 4: 3); Формат 16: 9 - те саме, що і Весь. але з трохи більшим розтягуванням по горизонталі, так що по краях картинка обрізається, мабуть, це спадок від моделей з екраном 16:10; Формат 4: 3 - висновок в пропорції 4: 3; Формат - по ідеї, зі збереженням вихідних пропорцій, але на практиці працює як формат 4: 3.

При VGA-підключенні автоматичне підстроювання під параметри VGA-сигналу виконується швидко і правильно. Підтримується дозвіл до 1920x1080 пікселів включно. Інтерполяція низьких дозволів до дозволу матриці виконується без артефактів. У режимі 1920x1080 як при DVI-, так і при VGA-підключенні чітко розрізняються смужки через один піксель, артефактів немає. Якщо настройку Різкість встановити на мінімум, то кольорові лінії товщиною в один піксель виводяться добре, без втрати колірної чіткості. За суб'єктивними відчуттями, кольори правильні і насичені. На шкалі сірого при Яскравість від 0 до 100 і Контраст від 0 до 64 можна розрізнити всі градації відтінків в діапазоні від 0 до 255 з кроком через 1. При збільшенні параметра Контраст вище 64 зростає яскравість, але починають пропадати градації у світлі, при зменшенні Яскравість або Контраст - падає яскравість, але кількість помітних градацій не змінюється. На погляд, біле і чорне поля рівномірні практично на всій площі екрану, але на чорному полі присутній неяскрава засвітка у вигляді вузьких витягнутих областей на кордонах зверху і знизу. Всі відтінки кольорів синтезуються за допомогою динамічного змішування кольорів (дізерінга). Візуально, швидкість матриці хороша, але часом помітні артефакти у вигляді слабких фантомних контурів за рухомими об'єктами. Кути огляду по горизонталі хороші, по вертикалі невеликі: при відхиленні вниз темні відтінки інвертуються, а вгору - пропадають градації в світлі.

Кінотеатральні режими роботи тестувалися з використанням Blu-ray-плеєра Sony BDP-S300. Використовувалося HDMI-підключення. У тестову збірку входили різні тести на DVD і BD, а також ряд фільмів на тих же носіях. Монітор сприймає сигнали 576i / p, 480i / p, 720p, 1080i і 1080p. Full HD при 24 кадр / с не підтримується. У разі черезрядкових сигналів, картинка виводиться по полях. Тонкі градації відтінків розрізняються як у світлі, так і в тінях (невеликий завал в тінях не виходить за «безпечні» кордону). Яскравість і колірна чіткості дуже високі і визначаються тільки дозволом вхідного сигналу. При масштабуванні, артефактів не виникає, навіть виконується часткове згладжування контурів. Рівень чорного досить низький, засвітка не заважає сприйняттю темних сцен. Монітор відмінно впорався з показом фрагментів кіно-і мультиплікаційних фільмів, що містять як темні, так і яскраві сцени.

Динаміки не дуже гучні, звук спотворюють несильно, стереозвук відчувається. При підключенні навушників, вбудовані динаміки відключаються. Звук в навушниках дуже хороший: чистий, з високими і низькими частотами, без фону в паузах, запас гучності є, але не дуже великий (для 32-омних навушників).

Тестування РК-матриці

Частина параметрів матриці ми перевірили за допомогою наших приладів. Методика докладно описана тут.

Оцінка якості передачі кольору

Для оцінки якості передачі кольору використовувався колориметр GretagMacbeth Eye-One Display LT. Цільові параметри: гамма = 2.2, точка білого = 6500 До Всі тести проводилися при DVI-підключенні і при профілі колірної температури Нормальний. Яскравість = 100 і Контраст = 50.

Колірний баланс найближче до стандартного при виборі профілю Нормальний. Ручний корекцією з використанням параметрів посилення яскравості червоного, зеленого і синього кольорів (другий рядок) можна наблизити білий колір до 6500 К, але в тінях колір все одно йде в холодні відтінки.

Криві корекції для профілю Нормальний (графік зліва, нижче) злегка розходяться, але йдуть близько до діагоналі (гамма-крива близька до стандартної), а після корекції (графік праворуч) майже зливаються з діагоналлю, що свідчить про прийнятну якість настройки кольору засобами самого монітора . У більшості випадків достатньо просто вибрати профіль Нормальний.

Колірний обхват близький до sRGB:

Для оцінки характеру росту яскравості на шкалі сірого, ми виміряли яскравість 256-ти відтінків сірого (від 0, 0, 0 до 255, 255, 255). Графік нижче показує приріст (не абсолютне значення!) Яскравості між сусідніми півтонами.

Від 0 до 255 яскравість наступного відтінку вище попереднього. Зростання приросту яскравості, в цілому, рівномірний. Апроксимація отриманої гамма-кривої дала показник 2,16, що близько до стандартного значенням 2,2. При цьому апроксимуюча крива практично зливається з реальною.

Вимірювання рівномірності чорного і білого полів і яскравості

Вимірювання яскравості невеликої ділянки екрану в заданому напрямку проводилися високочутливим вузьконаправленим (4 +/- 0,5 градуса) датчиком. При вимірі рівномірності білого і чорного полів датчик послідовно розміщувався в 25 точках екрану, розташованих з кроком 1/6 від ширини і висоти екрану (межі екрану не включені). При цьому вісь датчика була направлена ​​строго перпендикулярно до поверхні екрану. Перед фотодиодом датчика встановлені відрізні світлофільтри виробництва компанії "фотооптики-Фільтри". відсікають ІЧ-випромінювання від 760 нм, але пропускають весь видимий світ. Контрастність обчислювалася, як відношення яскравості полів у вимірюваних точках.

У таблиці наведені середні значення і мінімальні і максимальні відхилення від середніх значень.

Апаратні вимірювання показали, що контрастність висока, але, за сучасними мірками, не видатна (втім, трохи пожертвувавши якістю передачі кольору, контрастність можна збільшити, збільшивши параметр Контраст), рівномірність білого поля і чорного поля прийнятна, рівномірність контрастності хороша. При включенні режиму DynamicContrast, що встановилася контрастність зростає до 6500: 1. Графік показує, як зростає яскравість при перемиканні з чорного поля на біле при включеному DynamicContrast (для наочності, модуляція ламп підсвічування згладжена).

Видно, що яскравість плавно збільшується за приблизно 1,6 c.

Яскравість білого поля в центрі екрану визначалася за допомогою яркомера «Аргус-02». При максимальних значеннях параметрів Яскравість і Контраст. яскравість склала 257 кд / м². Максимальна робоча яскравість (розрізняються півтони у всьому діапазоні, передача кольору прийнятна) не перевищує 253 кд / м². При зменшенні параметра Яскравість, реальна яскравість зменшується, а реальна контрастність практично не змінюється (при Контраст = 50):

Це свідчить про те, що параметр Яскравість в широкому діапазоні змінює тільки яскравість ламп підсвічування (змінюється амплітуда модуляції), тобто без шкоди для якості зображення (зберігається контрастність і кількість помітних градацій) яскравість монітора можна зменшувати до 50 кд / м², що дозволяє з комфортом працювати і дивитися фільми як в освітленому, так і в темному приміщенні. Мерехтіння ламп підсвічування не видно, завдяки високій частоті модуляції - 250 Гц (частота не змінюється при зменшенні яскравості). Навпаки, при зменшенні параметра Контраст в діапазоні, де вже немає завалу в світлі, зменшується як яскравість, так і контрастність:

Визначення часу відгуку

Ми виміряли часи відгуку при переходах від чорного до білого і між півтонами. У разі півтонів, ми проводили три види вимірювань: для фіксованого півтони (X) вимірювали час відгуку при переході від чорного до X. від X до білого, і для переходу між півтонами в околиці X. віддаленими від X на фіксоване значення (ми вибрали його рівним 10%, так як вважаємо 20% мінімальної має значення різницею між півтонами).

Час відгуку при переході чорний-білий-чорний.

При зменшенні значення Контраст. діапазон роботи ЖК зменшується, але через розгону діапазон напруги, що управляє не змінюється, тому час відгуку трохи зменшується. Переходи між півтонами відбуваються дуже швидко - в середньому, за 4,8 мс в сумі (мінімальне значення 2,4, і максимальне - 8,1 в сумі). Як видно з графіків, на фронтах більшості переходів є викиди, як при перемиканні на світлий відтінок, так і на темний. Для ілюстрації, наведені графіки напівтонового переходу між відтінками 60% (світло-сірий) і 100% (білий).

Втім, викиди відносно невеликі, тому артефакти від розгону в очі не кидаються. Затримка виведення зображення щодо ЕПТ-монітора мінімальна - як при VGA-, так і при DVI-підключенні вона склала близько 1 мс. Монітор досить швидкий, щоб можна було з комфортом грати в динамічні ігри.

Вимірювання кутів огляду

Щоб з'ясувати, як змінюється яскравість екрану при відхиленні від перпендикуляра до екрану, ми провели серію вимірів яскравості чорного, білого і відтінків сірого в центрі екрану в широкому діапазоні кутів, відхиляючи вісь датчика в трьох напрямках: вертикальному, горизонтальному і діагональному (в напрямку від центру до верхнього правого кута екрана (позитивні кути) і до нижнього лівого кута (негативні кути)).

Відзначимо плавне зменшення яскравості при відхиленні від перпендикуляра до екрану в горизонтальному напрямку, при цьому графіки не перетинаються у всьому діапазоні вимірюваних кутів. При відхиленні вниз більш ніж на 26 ° темні відтінки інвертуються. При відхиленні вгору, світлі відтінки зближуються по яскравості, але не інвертується (при кроці по відтінкам в 25%). При відхиленні в діагональному напрямку поведінку яскравості відтінків має проміжний характер між вертикальним і горизонтальним напрямками, інвертування відтінків не спостерігалося. Контрастність в діапазоні кутів +/- 82 ° менший за 10: 1 при відхиленні вниз на 41 °, і по діагоналі вниз - на 81 °.

переваги:

недоліки:
