Ряди напруг високовольтних мереж в світі

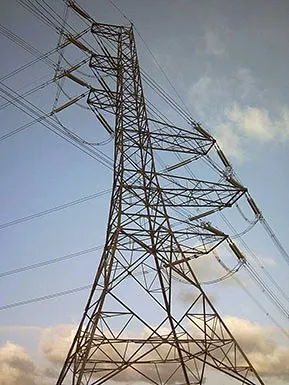

ВУкаіни отримали розвиток два ряди номінальних напруг, в які входять як лінії надвисокої роздільної, так і лінії ультра високої напруги. Перша шкала 110-150-330-750 кВ, друга 110-220-500-1150 кВ.

Кожна з наступних ступенів в цих шкалах перевищує попередню приблизно в 2 рази, що дозволяє підняти пропускну здатність електропередачі приблизно в 4 рази.
Ці шкали напруги мають свої зони застосування. Перша шкала набула поширення в Північно-Західних областяхУкаіни, Карелії, на Кольському півострові і Північному Кавказі. Зв'язки об'єднаної системи Північно-Заходу з Кольської енергосистемою виконані на напрузі 330 кВ, ОЕС Північно-Заходу з ОЕС Центру - на напрузі 750 кВ.
Друга шкала напруг застосовується в ЦентреУкаіни і регіонах, розташованих на схід від Москви. В Центральній зоні згадані дві шкали іноді накладаються (лінії 500 і 750 кВ). У той же час на схід від Москви, включаючи Сибір і Далекий Схід, використовується тільки друга шкала напруг. Такий поділ двох шкал по різним територіям має свої переваги з точки зору експлуатації мережевого господарства.

Західна Європа

У Західній Європі існує енергооб'єднання UCPTE, що включає 12 країн, до якого тепер підключені і країни Східної Європи. Країни Північної Європи створили енергооб'єднання Nordel System, що включає Швецію, Норвегію, Фінляндію і Данію. Енергосистема Англін працює паралельно з UCPTE через підводну лінію електропередачі постійного струму. Подібні лінії електропередачі пов'язують також енергосистеми Швеції, Данії та Німеччини з енергосистемами Швеції і Фінляндії. Україна пов'язана з Nordel System через вставку постійного струму в м Виборг з потужністю 1420 МВт. Передбачається спорудження підводного лінії постійного струму Великобританія - Норвегія протяжністю 724 км з пропускною спроможністю 800 МВт.
Основними системоутворюючими лініями змінного струму в країнах Західної Європи, що входять в UCPTE, є лінії напругою 380-420 кВ. Лінії 230 кВ і лінії 110-150 кВ виконують функції розподільчих мереж. Напруги 500 і 750 кВ в Західній Європі не використовуються, однак у Франції в зв'язку з ростом навантажень розроблений проект споруди ліній напругою 750 кВ. При цьому передбачається використовувати знову споруджені лінії 380 кВ з двома проводами у фазі на двоколових опорах для підвіски одного ланцюга 750 кВ з тими ж проводами.

Мексика, Центральна і Південна Америка

При великій площі континенту сумарна потужність електростанцій відносно невелика. З них приблизно половина зосереджена в ПАР і понад 10% в Єгипті, інші в інших країнах континенту. При відносно скромних енергетичних потужностях в енергосистемах Африки застосовуються досить високі напруги, що пояснюється віддаленістю джерел енергії від центрів споживання. В Єгипті застосовується напруга 500 кВ, в ПАР - 400 кВ, Нігерії, Замбії і Зімбабве - 330 кВ, в інших країнах 220-230 кВ. На континенті споруджені дві потужні лінії електропередачі постійного струму ГЕС: Інга - Шаба, що зв'язує два найбільш розвинених, але відокремлених району Заїру, і ГЕС Кабора Басса (Мозамбік) - Аполо (ПАР).

Азія (виключаючи СНД)

З цього регіону через відсутність повної інформації можуть бути приведені тільки самі загальні відомості. Найвище напруга системоутворюючих ліній в Індії, Туреччині, Іраку, Ірані - 400 кВ, в Китаї, Пакистані, Японії - 500 кВ. В Індії та Китаї велика увага приділяється електропередач і вставкам постійного струму. У цих країнах вже споруджено кілька ліній електропередачі н вставок постійного струму і передбачається збільшення їх кількості та виконання всіх міжсистемних зв'язків на постійному струмі.
Серед енергосистем Азії передові позиції займають електроенергетичні системи Японії і Південної Корен. Основою системоутворюючою мережі Японії є лінії напругою 275 і 500 кВ. Практично всі лінії 500 кВ мають Дволанцюгова виконання. Для передачі електроенергії в район Токіо від великої АЕС побудована лінія електропередачі напругою 1100 кв.м довжиною 250 км. Ця лінія споруджена на двоколових опорах висотою до 120 м, що визначається вимогами екології. В даний час ведеться спорудження кільцевої лінії 1100 кв.м на о. Хонсю.
Складність в створенні єдиної енергосистеми цієї країни представляє наявність різних номінальних частот (50 і 60 Гц) в північній і південній частинах Японії. Кордон між цими частинами проходить по о. Хонсю. Для зв'язку між ними споруджено дві вставки постійного струму по 300 МВт. Крім того, два острови - Хоккайдо і Хонсю - пов'язує повітряно-кабельна електропередача постійного струму (600 МВт, ± 250 кВ).
Системоутворююча мережу Південної Кореї має напругу 345 кВ. У зв'язку з невеликими розмірами території цієї держави лінії електропередачі мають невелику довжину. Загальна довжина ліній 345 кВ, що проходять в меридіональному напрямку, становить трохи більше 300 км. Приблизно така ж сумарна довжина ліній, що проходять в широтному напрямку. Траси цих ліній, як правило, проходять по територіях, не порушеним господарською діяльністю, що в умовах Південної Кореї представляє велику складність. У зв'язку е зростанням навантаження споруджується лінія 765 кВ, що також вимагає подолання труднощів з прокладкою траси.
