Різновиди верстатів для друку на повітряних кулях

У даній статті ми хочемо розповісти про обладнання для друку на кулях, яке виробляють різні компанії в різних країнах світу.

Верстати для друку на кулях діляться на 2 види: офсетні і шелкографние. Офсетні ми розглядати не будемо, так як шелкографние їх майже витіснили з ринку. Офсетний друк має такий великий мінус як передача кольору і точність контурів. Малюнки на кулях виходять тьмяні і розмиті. Нижче на фото показана різниця у пресі.

Офсетне нанесення Шовкографія

У різних країнах виробляють різнотипова обладнання. але за принципом роботи вони дуже схожі. Лідируючі позиції з виробництва якісного і сучасного обладнання займають компанія RIFCO Італія і Бельгійська компанія BELCAN. Також зустрічаються устаткування які збирають в Америці, Китаї, Укаїни, Україні. Зустрічаються також смішні зразки з Індії, Малайзії, Китаю та інших країн.

Найпростіше обладнання - це ручні верстати, де весь процес проходить за допомогою фізичної сили оператора. Піднесення кульки під друковану форму, тиск на кульку, і відправка кульки в сушку. Дуже просте обладнання яке має дуже маленьку виробленої і низьку вартість. Таке обладнання за участю 1 оператора може виробляти 50-100 куль на годину. Якщо 1 оператор друкує, а другий сушить кулі 100-150 куль на годину. Висновок тільки один, дешево і безглуздо.

На фото представлено обладнання італійського виробника RIFCO. Добре й якісне обладнання, зроблено із запчастин італьяского виробника пневматики Pneumax. Зазвичай в комплект до обладнання йде 1 рама, компресор з таймером і сушарка для куль. Продуктивність такого устаткування 200 - 250 куль на годину якщо 1 оператор і 300-350 куль на годину якщо працюють 2 оператора. На даному обладнанні можна робити друк в 1 колір з 1 боку, в 1 колір з 2-х сторін, в 1 колір з 4-х сторін кулі і + топ кулі. Гарне обладнання для початківців друкарів.

На цьому фото представлено обладнання бельгійської компанії Belcan. Дана компанія дуже багато років займається розробкою обладнання в даній галузі. Дуже просте в Обрашение і технологічно зручне обладнання. Це один з перших верстатів в даній галузі. Продуктивність такого устаткування 200 - 250 куль на годину якщо 1 оператор і 300-350 куль на годину якщо працюють 2 оператора. Дане обладнання дозволяє друкувати в 1 колір з 1 боку, в 1 колір з 2-х сторін кулі, в 1 колір з 4-х сторін кулі і + топ кулі. Гарне, дороге, якісне обладнання.

Наступна лінійка верстатів це напівавтоматичні верстати які друкують до 4 кольорів. Оператор в даному процесі надуває кульку, підносить його під друкарську секцію, пересуває каретку, натискає печаль для притиску ТПФ до кульки і сушить.

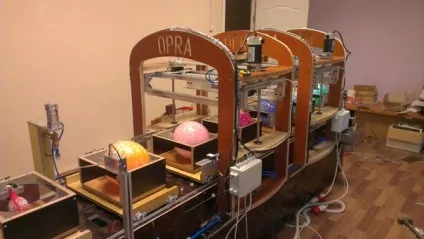

Даний верстат виконаний у вигляді робочої станини з рухається по ній кареткою і установкою до 4-х ТПФ. Цей верстат дозволяє друкувати до 4-х кольорів з одного боку кульки. Продуктивність даного обладнання 1 колір - 350 куль на годину, 2 кольори - 250 куль на годину, 3 кольори - 200 куль на годину, 4 кольори 150 куль на годину. Це гарне і якісне обладнання за середньою ціною може стати незамінним для компаній які тільки починаю роботу в даній сфері. Вартість такого обладнання близько 10000 у.о.

Наступна лінійка - це автоматичні верстати за участю 1 оператора або без нього. Дане обладнання виконано у вигляді каруселі в горизонтальному або вертикальному положенні. Також деякі компанії виробляють його у вигляді конвеєра. Таке обладнання може друкувати до 8 кольорів з одного боку або кілька кольорів з 2-х сторін і навіть на топі кульки. Зазвичай таке обладнання має базу, а на неї вже можна додатково до укомплектовувати вузли. Хочеш дешевше, бери базовий, хочеш щоб обладнання само удягало кулі, друкувало, сушило і упаковують, замов додаткові вузли. Базове обладнання має автоматичні затискачі куль, автоматичний надувши куль, 1 друкарську секцію і сушку. Сушки бувають як фенного так і тунельного типу. На даному обладнанні працює 1 оператор, який тільки одягає кулі в затискачі і їх знімає. Можна налагодити процес і без оператора, доукомплектувати обладнання автоматичною подачею і зняттям куль. Дане обладнання може доукомплектовуватись до 8 друкованих секцій, переворотом кульки на 180 градусів для друку на кульці з другої сторони. Деякий виробники пропонують дуплексну роботу 1-ої секції, вона дозволяє одночасно друкувати на 2-х сторонах кульки без його перевороту. Додаткові секції встановлюються для друку в кілька кольорів. Якщо працює 1 секція, друк в 1 колір, якщо працює 8 секцій, друкуємо в 8 кольором. Ця лінійка має дуже багато різновидів і видів комплектація. Таке обладнання має велику продуктивність, від 1000 до 3500 куль на годину. Ціна даного обладнання в світі від 15000 до 100000 у.о.

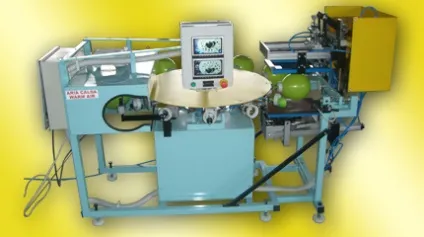

На фото представлено обладнання італійського виробника Rifco у вигляді каруселі. Дане обладнання дозволяє друкувати на кулях розміром до 18 дюймів (45см) і має продуктивність від 1500 до 2400 куль на годину. Продуктивність залежить від кількості кольорів в логотипі. Дане обладнання може доукомплектовуватись 4-ма друкованими секціями, моніторами для контролю якості друку з вбудованим лічильником віддрукованих куль, системою автоматичної подачі куль і системою автоматичного зняття куль, секціями з дуплексной роботою. Дуплексная робота секцій дозволяє одночасно з двох сторін друкувати або 1 і той же логотип або 2 різних в 1 колір. На даному обладнанні можна реалізувати такі види друку - 1 + 0, 1 + 1, 1 + 2,1 + 3,1 + 4,2 + 0, 2 + 1, 2 + 2, 2 + 3, 2 + 4, 3 + 0,3 + 1,3 + 2,3 + 3, 3 + 4, 4 + 0, 4 + 1, 4 + 2, 4 + 3, 4 + 4. Дане обладнання дуже добре зарекомендувало себе на європейському ринку. Гарне і якісне обладнання.

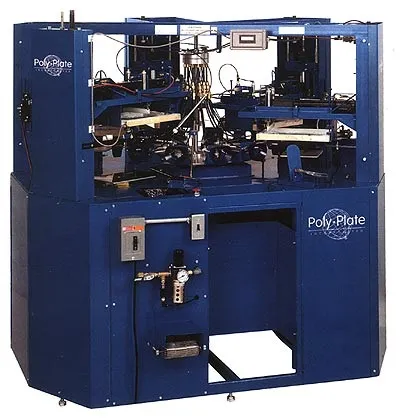

Ще одне обладнання Американського виробника виконано у вигляді каруселі з горизонтальною подачею куль. Дана компанія досить стара, і давно спеціалізується на виробництві верстатів даного напрямку. Дане обладнання дозволяє друкувати на кулях розміром до 16 дюймів (40см) і має продуктивність від 1500 до 2400 куль на годину. Продуктивність також як і у всіх схожих верстатах залежить від кількості кольорів в логотипі та сторін друку. Гарне, якісно виконано обладнання. Чи стане незамінним при роботі як з маленькими так і з великими тиражами.

Англійське обладнання Українське обладнання Китайське обладнання

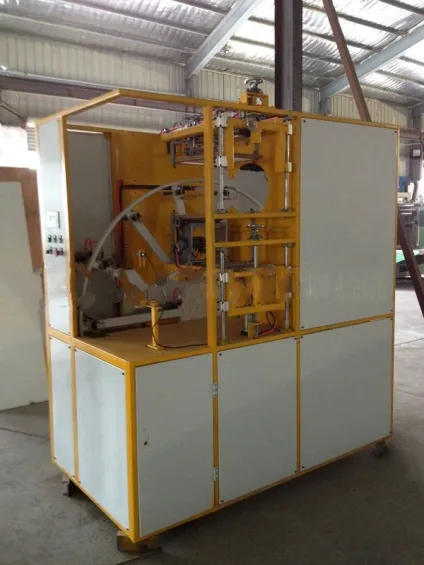

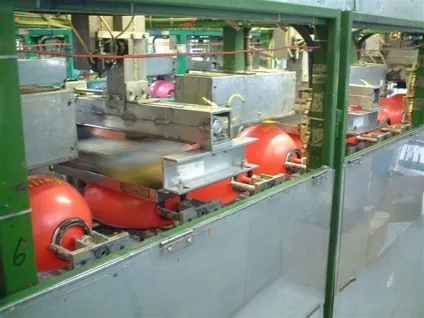

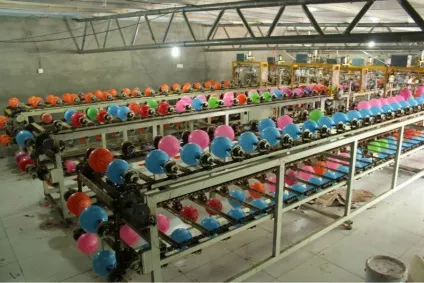

Вище представлено обладнання конвеєрного типу. На фото представлено обладнання Великобританії, України та Китаю. Досить швидке обладнання, яке дозволяє справлятися з великими обсягами роботи. Таке обладнання може бути до укомплектовано додатковими друкованими секціями, до 8 штук. Продуктивність обладнання 1000 - 3000 куль на годину. Має вільний доступ до лінії і сушці. В даному типі обладнання не використовуватися тунельна сушка, звичайного тільки промислові фени. З мінусів такого обладнання це його розміри і гучність.

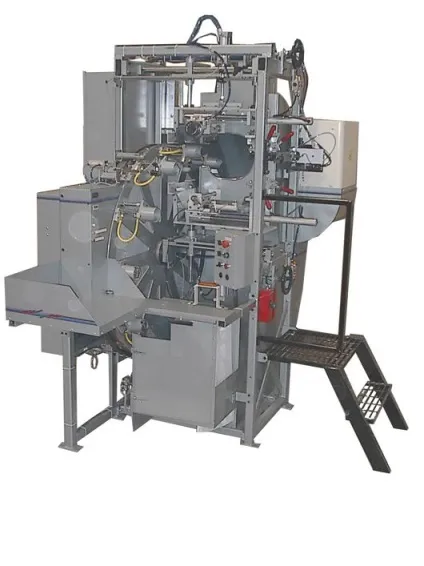

На фотографіях вище представлено обладнання Бельгійського і Італійського виробника. Це кращі промислові верстати які виконані з кращих комплектуючих і оснащені найостаннішими розробками в даній сфері. Такі верстати мають кращі електронні системи контролю всіх рухомих систем, системи автоматичної подачі і прийому куль, спостереження за процесом нанесення логотипу на кулі, безпечної зупинкою і пуском, зручними тунельними сушками. Великий плюс даного обладнання - це найвища швидкість нанесення логотипів на кулі. Устаткування не з дешевих, але працювати з цим обладнанням одне задоволення.
