Різновиди і принцип дії впускних клапанів

Подачу води в пральну машину здійснює впускний клапан. Це електромеханічний пристрій основою якого є електромагніт і еластична мембрана.

1. Конфігурації впускних клапанів.
2. Принцип дії клапана пральної машини.
3. Характерні недоліки, на які варто звернути увагу.
4. Визначення можливих несправностей.

1. Зміни впускних клапанів

Тут ми розглянемо кілька найпоширеніших несправностей: пральна машина не забирає порошок (миючий засіб), вода не заливається зовсім, вода не заливається в деяких режимах програми.

Існує чимало змін впускних клапанів: від поодиноких, призначених для подачі холодної і гарячої води, до пристроїв більш складної зборки, що складаються з трьох і більше окремо керованих клапанів, об'єднаних в один блок для регулювання подачі води з одного вхідного отвору на кілька вихідних.

Різьба всіх вхідних отворів має один і той же розмір, однак розміри з'єднань шлангів, що ведуть від клапана, можуть відрізнятися. Крім того, використовуються різноманітні кріпильні скоби, кути виходу яких або розташовуються в лінію (класифікуються як клапани з кутом 180 °°), або звернені вниз (класифікуються як клапани з кутом 90 °). Принцип дії електромеханічного клапана описаний нижче і справедливий для всіх клапанів даного типу.

2. Принцип дії клапана пральної машини

Котушка з опором від 3000 до 5000 Ом (3 до 5 тисяч кОм), під напругою (тобто підключена до мережі), створює сильне магнітне поле в центрі. Це поле притягує до котушки м'який металевий сердечник-шток і утримує його в цьому положенні до тих пір, поки на котушку подається електричний струм. Коли напруга відключається (при знеструмленні), пружина, розташована в верхній частині паза штока, призводить його в початкове положення.

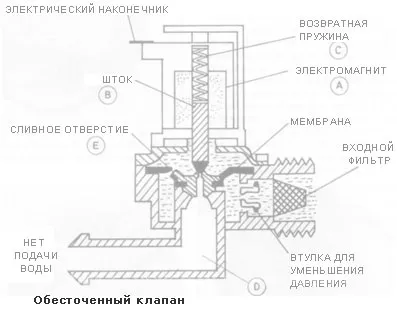

Знеструмлений клапан (в неробочому положенні - без подачі напруги). При відсутності подачі напруги на котушку (A) пружина (C) щільно притискає м'який металевий сердечник (B) до центру отвору еластичної мембрани. Так як в камері (D) тільки атмосферний тиск а тиск води, по крайней мере, 2 атмосфери (трохи вище), тиск діє на верхню частину мембрани, при цьому щільно її закриваючи. Чим більше тиск води, тим сильніше клапан притискає мембрану, таким чином, не дозволяючи протікати воді.

Тиск на верхню частину мембрани, виявляється, через невелику зливний отвір (E), позначене на схемі. Дуже важливо не загороджувати це маленький отвір. Незважаючи на те, що отвір дуже маленьке, воно відіграє важливу роль у правильному функціонуванні даного типу клапанів, керованих тиском.

Включений клапан (подається напруга). Коли напруга подається на котушку, виникає магнітне тяжіння, що перевищує силу пружини (C), в результаті чого шток виштовхується в середину котушки. Завдяки цьому відкривається центральний отвір мембрани, і виникає нерівномірний тиск. Це тиск піднімає еластичну мембрану, і вода може набиратися в камеру (D), тобто відбувається подача води. Воді легше підняти мембрану, ніж врівноважити тиск, проникнувши через дуже маленьке зливний отвір. Будь-яке збільшення або закупорка цього важливого отвори призведе до несправності клапана.

Головні переваги клапанів даного типу:

• чим більше тиск на клапан, тим сильніше він закривається;
• відносно низька вартість;
• дуже надійні;
• в разі поломки легко замінити.

3. Характерні недоліки, на які варто звернути увагу

1. Так само, як і у випадках з домашніми кранами, сідло клапана зношується і дозволяє протікати невеликій кількості води, навіть якщо впускний клапан знеструмлений. Це призводить до того, що невживана пральна машина наповнюється. Якщо залишити кран подачі води в машинку включеним на тривалий час, вона переповниться і затопить приміщення.
2. Знеструмлений клапан не повертає шток в нормальне вихідне / закрите положення. Ця проблема призводить до переповнення машини і сильному затоплення. Примітка: Виключення машини не допоможе уникнути переповнення в таких випадках. Потрібно повне відключення живлення і водопостачання, а в разі 1 буде потрібно повна заміна впускного клапана.
3. Клапан не дозволяє набиратися воді внаслідок розімкнутої ланцюга катушечной обмотки.
4. Клапан не пропускає воду внаслідок того, що фільтр на вході засмічений. Обережно витягніть і прочистіть його. Слідкуйте за тим, щоб навіть найменші частки не потрапляли через фільтр, так як вони можуть заблокувати зливний отвір в клапані.

Впускні клапани бувають різних розмірів і форм - поодинокі, подвійні і потрійні клапани або комбінація всіх трьох видів. У подвійних і потрійних клапанах кожна котушка управляє одним виходом із загального входу. На жаль, в результаті несправності однієї котушки або одного виходу необхідно повністю замінити весь вузол клапана, так як окремі запасні частини не продаються.

4. Визначення можливих несправностей

В даному теоретичному прикладі машина завантажена білизною, і обрана програма, але пральна машина не набирає воду. Переміщення таймера / командоаппарата в режим відкачування підтвердить, що харчування включено, і блокування дверцят спрацювало.

• Крок 1. Повторно виберіть програму, щоб упевнитися, що спочатку машина була налаштована і включена правильно.
• Крок 2. Якщо машина має бути встановлена, це буде ще одним підтвердженням того, що вода для прання не набирається, не дивлячись на те, що машина включена в мережу.
• Крок 3. Як би очевидно це не було, але багато фахівців, приїхавши за викликом для ремонту пральної машини, просто виявляли, що кран на машинку був вимкнений. Зазвичай господарі на це відповідають, що крани «взагалі не вимикаються», але в цей раз, мабуть, хтось із недбайливих домочадців або безневинний водопровідник зробили це. У такому випадку варто нагадати найважливіше правило: всі автоматичні пральні та посудомийні машини повинні бути відключені від автономних кранів, якщо вони не використовуються. Це може здатися безглуздим, але мета проста. Якщо раптом впускний патрубок розколеться або впускний клапан неправильно закриється, приміщення піддасться затоплення. Тим часом, якби крани вимикалися кожен раз, коли машиною не користуються, цього не сталося б.
• Крок 4. Відкрутивши шланг від клапана, легко перевірити поломку, включаючи і вимикаючи кран, до якого він приєднаний, при цьому переконайтесь, щоб вільний кінець шланга був розташований у відповідній ємності. Причиною відсутності потоку води можуть бути несправний кран або ручка крана, або внутрішня поломка шланга подачі води. Деякі виробники машин надають гумові ущільнювачі для вхідного шланга з вбудованим металевим або сітчастим фільтром. В інструкції з експлуатації від виробника рекомендується встановити дві кільцеві прокладки, що поставляються разом з фільтрами, на кінці шланга подачі води в якості першого ряду фільтрів клапана. Отвинтите шланг подачі води від крана і перевірте, чи використовувалися ці кільцеві прокладки при першій установці. При необхідності прочистіть їх або встановіть нові.

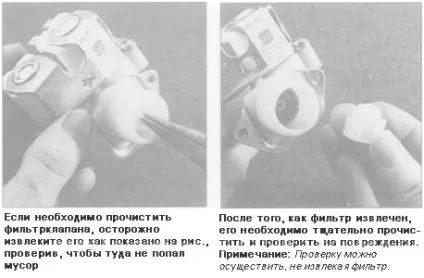

• Крок 5. Можна здійснити перевірку водозабірного фільтра водяного клапана, коли шланг буде витягнуто на етапі 4. Переконайтеся, що ніякі частинки не проникли через сітчастий фільтр на клапан. Ретельно очистіть фільтр від опадів і сміття і т.д. і замініть. Примітка: Щоб витягти фільтр, обережно візьміть його за центр щипцями і відтягніть від основної частини клапана.
• Крок 6. Переконайтеся, що тиск води на клапан достатню, щоб забезпечити роботу клапана.
• Крок 7 і 8. Якщо впускний клапан включений, коли в машині немає води, реєструється несправність системи тиску води, яку необхідно перевірити. Якщо клапан відключений, коли в машині немає води, швидше за все, несправність в клапані. Щоб замінити клапан, витягніть фіксують гвинти і від'єднайте внутрішні шланги від клапана.

Помітивши дроти і з'єднання на клапані, витягніть їх і замініть новим вузлом, приєднавши шланги і дроти в зворотному порядку.
