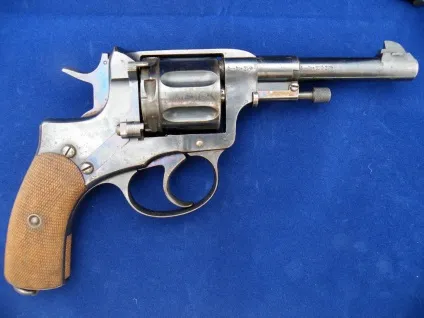

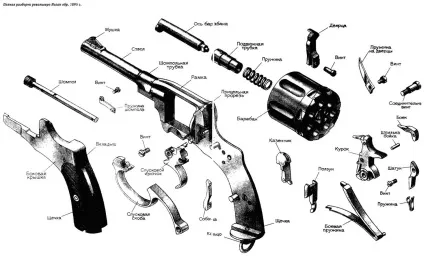

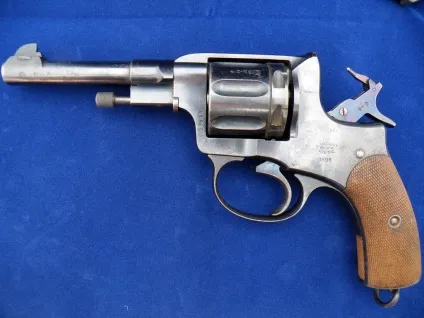

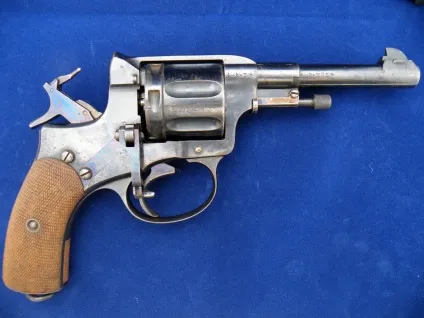

Револьвер наган зразка 1895 р
1. рамка з кришкою;
2. ствол з мушкою;
3. шомпольний трубка з шомполом;
4. барабан з віссю і поворотним пристроєм;
5. замковий механізм;
6. дверцята з пружиною;
7. спускова скоба.

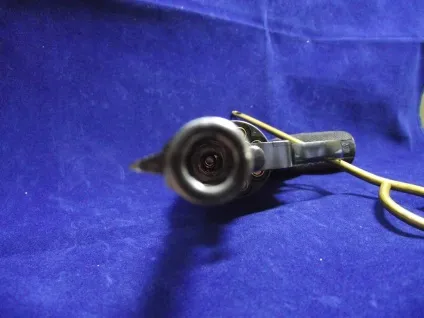

Стовбур ступінчастий, має циліндричну форму. У надульного частини ствола є масивний уступ, який є підставою мушки, мушка закріплена в пазу «ластівчин хвіст».
Канал стовбура нарізний з чотирма правонаклонная нарезами.
Казенна частина стовбура має різьбу для з'єднання з рамкою, на казенній частині так само є шийка і поясок з вирізом для приєднання шомпольною трубки.

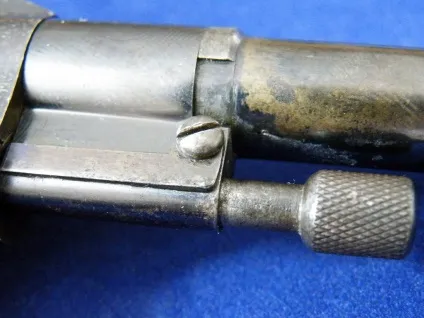

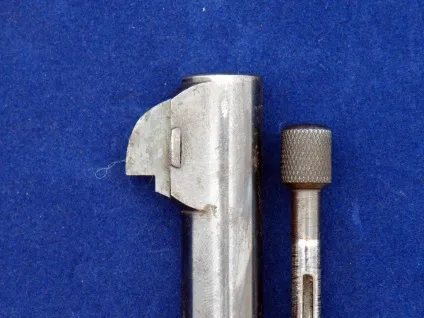

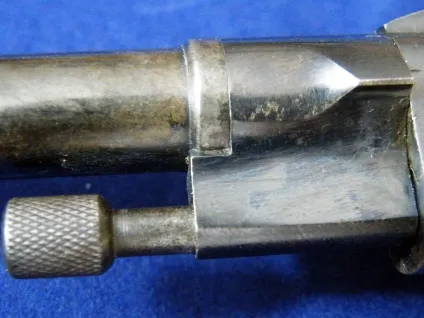

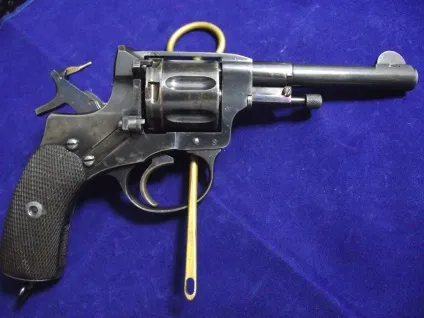

Шомпольний трубка надівається на шийку стовбура і обертається на ній, як на осі. Обертання шомпольною трубки обмежується в межах переміщення припливу в вирізі паска стовбура. У шомпольною трубці розташовується шомпол (довгий стрижень з головкою, поздовжнім і поперечним пазами) зі стопором, який представляє собою пружину, прикручену за допомогою гвинта до шомпольною трубці. У бойовому положенні шомпол забирався всередину рамки і барабана, а зуб стопорною пружини входив в його поперечний шомпола. У положенні для розрядки шомпол разом з шомпольною трубкою був повернений вправо до упору і вставав співвісно з розряджається каморой барабана.

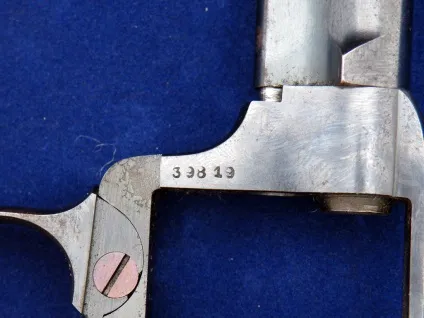

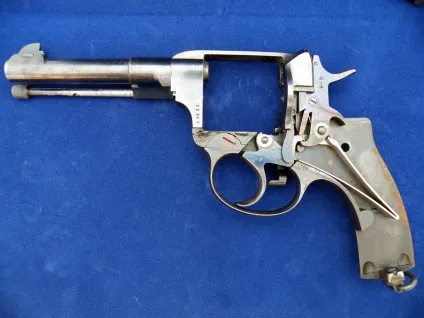

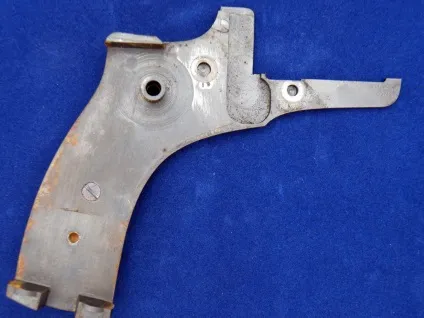

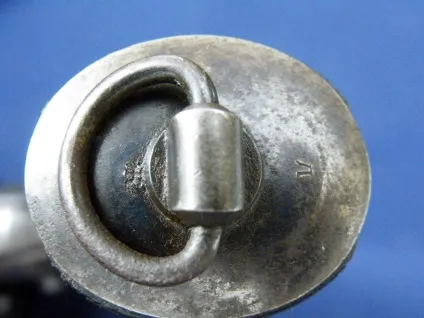

Рукоятку револьвера утворювала задня вигнута частина рамки, знімна бічна кришка і дерев'яні щічки з прокладкою. Бічна кришка прикручувати до рамки з'єднувальним гвинтом. У центральній частині рамки є вікно прямокутної форми для розміщення барабана. Деталі ударно-спускового механізму розміщені в рукоятці і задньої частини рамки. У верхній частині рамки є прицільна проріз.

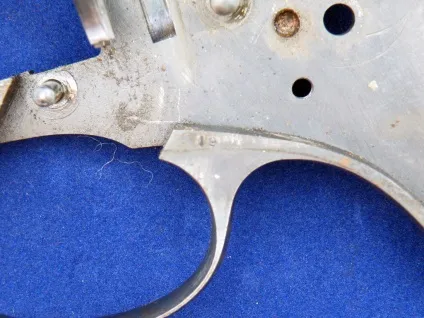

Спускова скоба розташована з нижньої частини рамки і з'єднана з нею за допомогою, запресованої в рамку осі, і гвинта.

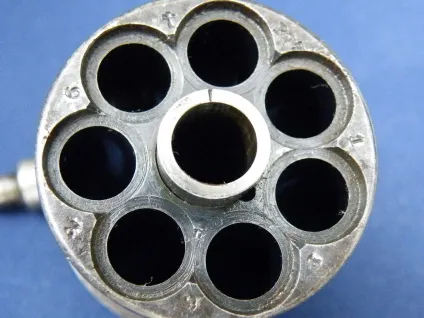

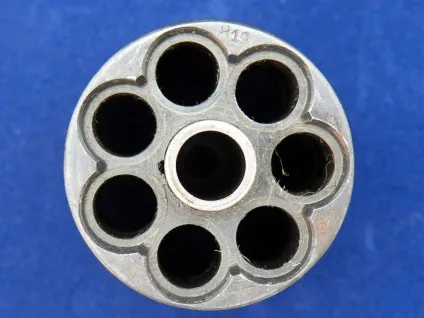

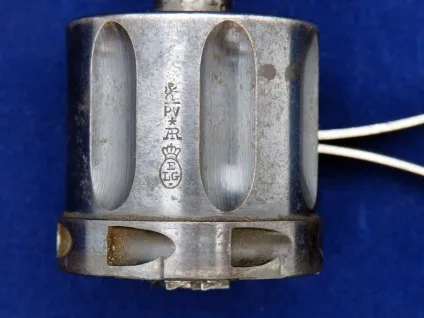

Барабан має сім камер для розміщення патронів. Зовнішня поверхня барабана має доли, сім виїмок для заднього виступу спускового гачка і сім гнізд для зубця дверцята.

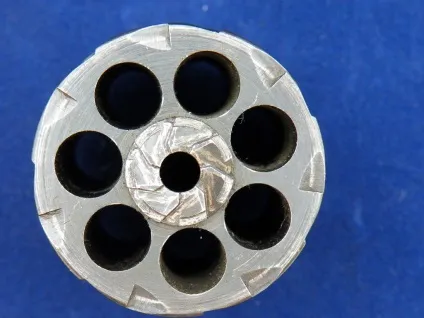

Для взаємодії з собачкою, на задньому торці барабана є храпове колесо, виконане заодно з сімома зубцями, а так само сім пазів для виступу відчинених дверцят. Передній торець барабана має виточки, для розміщення виступу стовбура, при насування його на барабан. Ось барабана має профільну голівку і встановлюється в отвори рамки, утримання осі барабана відбувається за рахунок шомпольною трубки, встановленої перед головкою осі барабана своїм припливом.
Ще Одне пристосування складається з пружини і трубки барабана, розташованої в центральному каналі барабана. Саме завдяки трубці барабан може переміщатися в горизонтальній площині вздовж осі.
Барабан має стопор, який представляв собою дверцята з віссю-гвинтом і пружину дверцята з гвинтом. Дверцята барабана розташовується з правого боку рамки револьвера і обертається на осі, закріпленої в проушинах дверцята і стійці рамки револьвера. Дверцята може перебувати в двох положеннях, які фіксуються пружиною. У закритому положенні вона закривала камору, розташовану навпроти дверцята, не допускаючи випадання патрона. При цьому в виїмку паска барабана впирається зуб дверцята, не дозволяючи повертатися йому вліво. При відкритому положенні дверцята відкидається вправо-вниз, надаючи вільний доступ до комори барабана, при цьому, в торцеві виїмки барабана входив виступ дверцята і фіксує його для заряджання і розрядки.

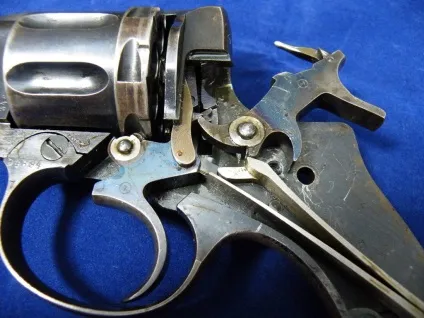

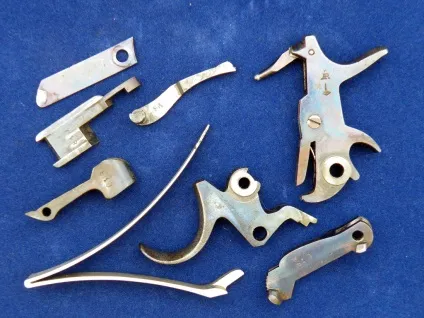

Револьвер Наган має ударно-спусковий і замикає механізми, які складаються з бойової пружини, казенника, спускового гачка з собачкою, повзуна, курка з шатуном.

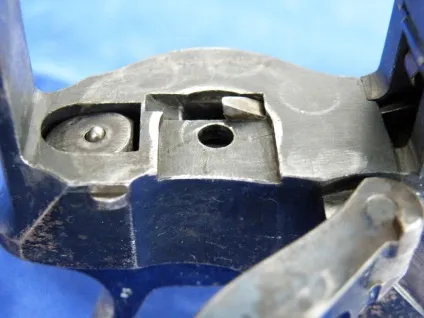

Казенник розташовується в задній стінці вікна рамки в спеціальному гнізді рамки і повертається в ньому на осі, яка запресована в рамку. Масивна головка казенника знаходиться в гнізді і впирається в денце гільзи патрона, а виступ казенника, що взаємодіє з повзуном, спрямований донизу. Головка казенника має канал для проходу бойка курка з похилими вперед вниз стінками і скіс для упору повзуна.
У пазах рамки і кришки повзун рухається вертикально і має зверху канал для проходу курка: нижня частина каналу скошена; хвостова частина повзуна має виїмку для колінчастого важеля спускового гачка; скіс впливає на виступ казенника.
У зібраному револьвері повзун поміщається ззаду казенника і при русі вгору стінкою паза для курка натискає на скіс казенника, змушуючи його повернутися, і встає за тильною поверхнею головки казенника. При повороті казенника його головка подається вперед, і коли револьвер заряджений, натискає на денці патрона, стискає пружину барабана, просуває (спільно з собачкою) весь барабан вперед, при цьому гільза своїм дульцем входить в патронник ствола, а пеньок стовбура потрапляє в виточку на передньому торці барабана, що перешкоджає прориву порохових газів при пострілі. Рухаючись вниз, повзун звільняє казенник, потім його скіс діє на виступ казенника, повертаючи казенник і відводячи його від барабана. Барабан, звільнившись від казенника в міру опускання повзуна, повертається назад під дією своєї поворотної пружини і переднього зуба спускового гачка. Дульце гільзи виходить з патронника ствола, після чого барабан може вільно повертатися для наступного пострілу.

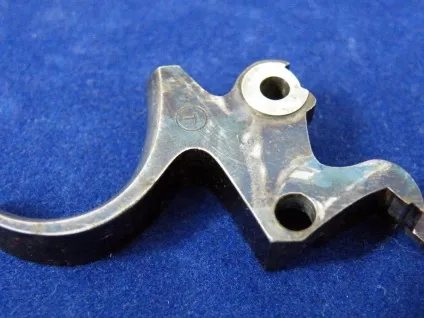

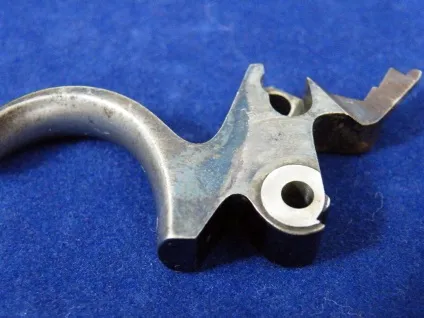

Спусковий гачок - складної форми, розміщений знизу в гнізді рамки і повертався в ній на осі, яка запресована в праву стінку рамки, спусковий гачок має хвостовик, колінчастий виступ, призначений для взаємодії з повзуном, виступ для обмеження повороту, шепотіло для втримання курка в зведеному положенні, овальну голівку для дії на шатун курка. Для приміщення стрижня собачки є отвір, а для розміщення нижнього пера бойової пружини - виїмка. Собачка поміщається на спусковому гачку з лівого боку і має стрижень для з'єднання зі спусковим гачком. Стрижень має зрізаний кінець для упору нижнього пера бойової пружини. У зібраному револьвері колінчастий виступ спускового гачка входить у виїмку повзуна, змушуючи останній рухатися при повороті спускового гачка. При натисканні на спусковий гачок повзун піднімається вгору, а при звільненні від натиску опускається вниз. Собачка, проходячи через наскрізний паз задньої стінки вікна рамки, своїм носиком зачіпається зубцями храпового колеса барабана. При натисканні на спусковий гачок собачка змушує барабан обертатися на 1/7 частину обороту і одночасно просуватися вперед, а при звільненні спускового гачка собачка перескакує на наступний зубець храпового колеса. Собачка перешкоджає барабану своїм храповим зчепленням повертатися вліво як при натиснутому, так і при відпущеному спусковому гачку. При натисканні спускового гачка його задній виступ входить в виїмку паска барабана і. впираючись в його стінку, обмежує поворот барабана вправо. Таким чином, при звільненні спусковому гачку барабан знаходиться в задньому положенні і може вільно повертатися вправо. Від обертання вліво барабан стопориться спочатку зубом дверцята, а потім і носиком собачки. При натиснутому ж спусковому гачку в момент пострілу в передньому положенні він повністю зупинений.

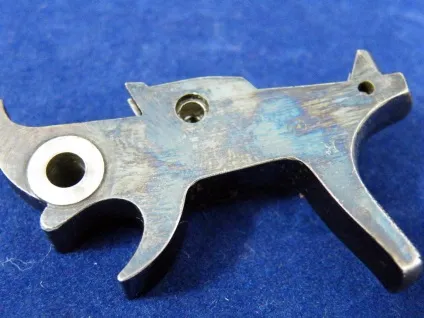

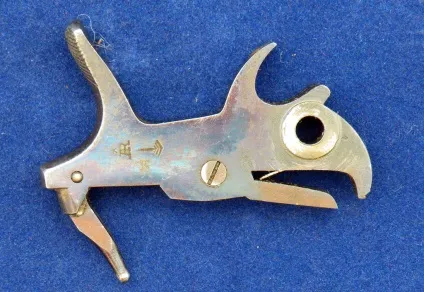

Револьвер Наган має відкритий курок, що складається з наступні частин: що хитається на штифті бойка, спиці зведення, подпружиненного шатуна для самовзвода і зриву курка, бойового взводу, уступу для стиснення бойової пружини, зрізаної майданчики для упору верхнього пера бойової пружини і хвостовика для закривання зверху гнізда рамки для курка. Курок поміщається на правій стінці рамки позаду повзуна і повертається на осі, яка запресована в стінку рамки. Бойок курка проходить через наскрізні гнізда повзуна, казенника і рамки. Шатун поміщається над овальною головкою спускового гачка і взаємодіє з нею, бойовий взвод перебуває нижче шепотіла.
V-подібної форми бойова пружина розташована всередині рукоятки револьвера і кріпиться до правої стінці рамки своїм шипом, що входять в отвір рамки. Верхнє перо на своєму кінці має палець для дії на скошену майданчик курка і овальний виступ для взаємодії з уступом курка.
Тонкий кінець нижнього пера бойової пружини в зібраному револьвері розміщується в виїмці спускового гачка. Впливаючи на зріз стрижня собачки, тонкий кінець нижнього пера змушує спусковий гачок повертатися і займати переднє положення з опущеною донизу собачкою, а собачку повертатися і щільніше притискатися до храповими колеса барабана. Нижня перо також спирається на спускову скобу. Верхнє перо своїм пальцем натискає на майданчик курка, змушуючи курок повертатися трохи назад і відводити бойок від капсуля; овальний виступ верхнього пера бойової пружини лежить під уступом курка, і взаємодіючи з ним при зведенні.
