Решетування під м’яку покрівлю види, технологія будівництва, поради

Термін «м'яка покрівля» об'єднує в собі цілу групу матеріалів. Це і руберойд, і рулонні наплавляються покриття, і м'яка черепиця. Незважаючи на зовнішні відмінності, всі ці матеріали виготовлені на базі модифікованого бітуму, який надає кінцевим покрівельним виробам м'якість і гнучкість. А також одну важливу особливість: вони не здатні самі по собі зберігати жорстку форму і витримувати зовнішні навантаження. Бітумні матеріали виконують свою функцію, тільки будучи укладеними на жорсткий і міцний каркас. Таким каркасом при створенні м'якої покрівлі служить обрешетка у вигляді рівного суцільного настилу.

Якщо заглибитися в терміни, то обрешітки можуть бути розрідженими і суцільними.

При влаштуванні розрідженій конструкції, її елементи (дошки) розташовуються на кроквах НЕ суціль, а з певним кроком. В середньому, цей крок становить 20-50 см. Така конструкція не підходить для м'яких бітумних матеріалів, так як вони будуть провисати між елементами.

М'яка покрівля вимагає влаштування суцільної обрешітки, яка представляє собою настил з дощок, ОСП, фанери. Допускається невеликий зазор між елементами, але він не повинен перевищувати 1 см.

Отже, під м'якою покрівлею обов'язково повинен бути суцільний настил. З цим ми визначилися. Але лати під м'яку покрівлю може складатися не тільки з цього шару. Існує 2 типу суцільних риштувань:

1. Одношаровий настил - елементи обрешітки укладають паралельно коника, безпосередньо на крокви. Як елементи використовують дошки (тес), фанеру або ОСП. Одинарна лати застосовується рідко, в основному, для укладання руберойду.
2. Подвійний настил - поєднання двох шарів, іноді складених з різних матеріалів. Перший шар - робочий, є, по суті, розрідженій латами. Він складається з дощок (брусів), які монтують вразгон. Потім на нього викладають другий, вже суцільний шар - настил з дощок, ОСП або фанери. Подвійна обрешетка дає можливість сформувати вентиляційний зазор під настилом і вмістити між кроквами пиріг теплоізоляції. Тому така конструкція краща для всіх сучасних бітумних матеріалів (також і для гнучкої черепиці).

Розглянемо технології пристрою суцільних риштувань всіх наявних типів.

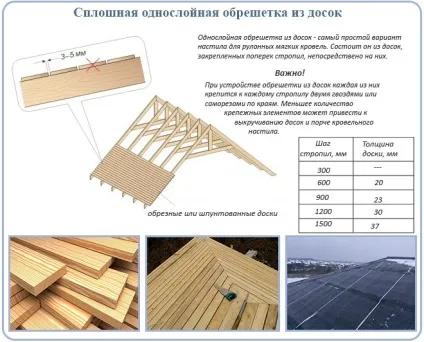

Одношарова лати укладається безпосередньо на крокви, без усіляких додаткових елементів. Підходить для бюджетного будівництва із застосуванням руберойду, без формування пирога утеплення під покрівлею.

Для суцільного одинарного настилу можна використовувати шпунтовані дошки або тес. Необрізні дошки не підходять, так як всі їх нерівності позначаться на поверхні м'якої покрівлі. І це негативно вплине на декоративні та влагоізоляціонние властивості покрівлі.

Така обрешетка - найпростіша і складається з набутих поперек крокв дощок.

Вимоги до дощок для суцільної обрешітки:

• Дошки повинні бути гладкі, без сучків.
• Їх ширина - 100-140 мм, товщина - 20-37 мм (залежить від кроку крокв: до 900 мм - товщина 20 мм, 900 мм - 23 мм, 1200 мм - 30 мм, 1500 мм - 37 мм).
• Вологість - максимум 20%. Це обумовлено тим, що сира деревина рано чи пізно почне розсихатися, а елементи кріплення - випадати з неї. Крім того, на сирому підставі термін експлуатації бітумних матеріалів скорочується.
• Дошки повинні бути антисептовані для запобігання гнильних процесів, появи жучків-древоточцев і грибкового нальоту.

Під час монтажу такої обрешітки, дошки закріплюють поверх крокв, перпендикулярно їм, уздовж коника. Так як дошки мають властивість жолобитися, формуючи з одного боку увігнутий лоток, а з іншого - опуклість, обрешітку необхідно стелити лотками наверх. Тоді вода, що просочилася через покрівельний матеріал, потрапить в лоток, пройде по шалівок до карнизу і стече по ньому назовні, не потрапивши при цьому на горище.

Монтаж ведуть знизу вгору, починаючи від свеса. Місця стиків дощок по довжині укладають на опорах (на кроквах). Цвяхи (саморізи) забивають ближче до крайок, при цьому намагаючись трохи втопити капелюшки в деревину. Між сусідніми дошками (по висоті) залишають ледве помітний зазор - близько 3 мм. Він служить для нівелювання температурних деформацій деревини, що виникають при переміщеннях вологості і температури. При зміні умов дошки обрешітки будуть стискуватися і розширюватися, тому якщо закріпити їх занадто щільно, вірогідна поява нерівностей.

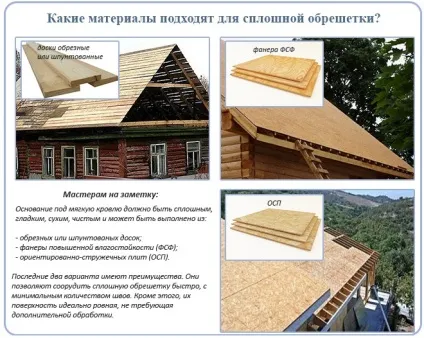

Замість дощок на крокви можна закріпити щитові матеріали - фанеру або ОСП. Вони мають високу вологостійкість і гнучкістю, необхідними для довгострокової служби на покрівлі.

Використання щитових матеріалів дозволяє прискорити процес монтажу обрешітки і отримати ідеально рівну поверхню-основу для подальшої розкладки рулонних матеріалів або бітумної черепиці.

Вимоги для щитових матеріалів:

• Висока вологостійкість. Параметрами, необхідними для роботи у вологих умовах на покрівлі, мають далеко не всі щитові матеріали. Серед відповідних для покрівель можна відзначити ОСП-3 (вологостійка марка орієнтоване-стружкових плит) і ФСФ (вологостійка фанера).
• Товщина - 9-27 мм (залежить від кроку крокв: якщо ця відстань складає до 600 мм, то товщина листа повинна бути як мінімум 9 мм, якщо 600 мм - 12 мм, якщо 900 мм - 18 мм, якщо 1200 мм - 21 мм , якщо 1500 мм - 27 мм).
• Щити повинні бути просочені антисептиком - для захисту від грибкових уражень. Це необхідно, тому що ОСП-3 і ФСФ стійкі тільки до короткочасного впливу вологи і на покрівлі вимагають покриття гідроізоляційними матеріалами. Тому додатковим захистом нехтувати не варто.

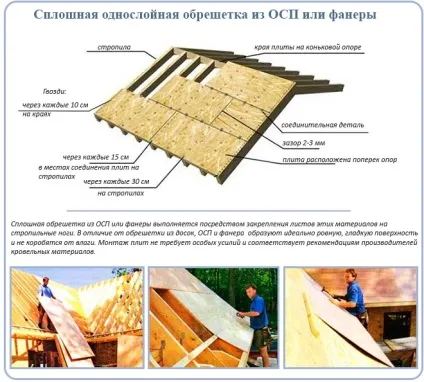

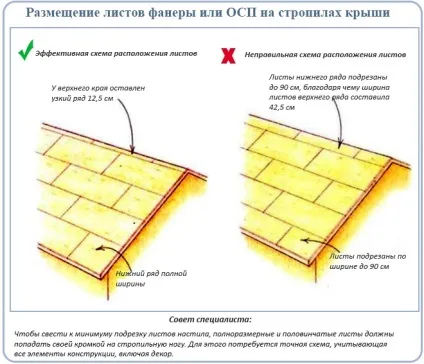

Листи фанери або ОСП укладають на крокви довгою стороною паралельно коника. При цьому стикувальні шви сусідніх рядів не повинні збігатися. Листи монтують в шаховому порядку, вразбежку.

Між сусідніми листами залишають зазор в 2 мм, щоб при наборі вологи не відбувалося їх спучування. Якщо монтаж виконується в холодний період, зазор збільшують до 3 мм для компенсації розширення нагріваються листів влітку.

Фіксують щити елементами кріплення (саморізами або єршоні цвяхами) на кожній стропіліни - з кроком 30 см, в місцях з'єднання торців - з кроком 15 см, по краях - з кроком 10 см.

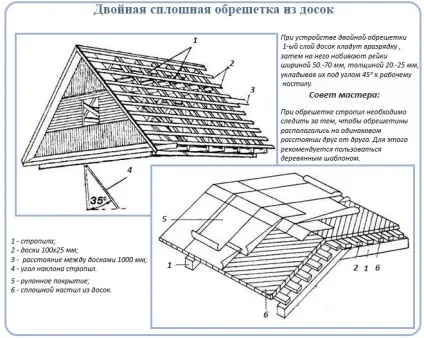

Подвійна обрешетка являє собою двоярусну конструкцію, перший шар якої - укладені вразрядку дошки, другий суцільний шар - настил з дощок, ОСП, фанери. Подвійна обрешетка вважається більш ефективною і надійною, ніж одношарова, тому саме вона рекомендується при монтажі сучасних м'яких покрівель.

Конструкція може бути зібрана тільки з дощок (іноді - брусків) або з їх поєднання з ОСП і фанерою.

Для основи під м'яку покрівлю можна використовувати тільки один вид матеріалів - дошки. З них споруджуються обидва шару обрешітки.

Вимоги для матеріалів:

• Дошки першого (розрідженого) шару: товщина - не менше 25 мм, ширина - 100-140 мм. Дошки можна замінити на бруски 50х50 мм або 30х70 мм.
• Дошки другого (суцільного) шару: товщина 20-25 мм, ширина - 50-70 мм.
• Пиломатеріали попередньо покривають антисептичними складами.

Монтаж обрешітки нескладний і виконується за наступним алгоритмом:

• Спочатку паралельно коника (перпендикулярно кроквяних ніг) прибивають дошки або бруски з кроком, що виключає згинання дощок другого шару, в середньому, 200-300 мм.
• Зверху, на розріджену обрешітку, під кутом 45 ° (по діагоналі) прибивають дошки другого шару. Чи не впритул, а з зазором до 3 мм, який зможе погасити температурні деформації деревини. Обшивку ведуть у напрямку від коника до карниза.

Подібне підставу, як правило, застосовується при настилі руберойду. Для гнучкої черепиці рекомендовано споруджувати комбінований варіант.

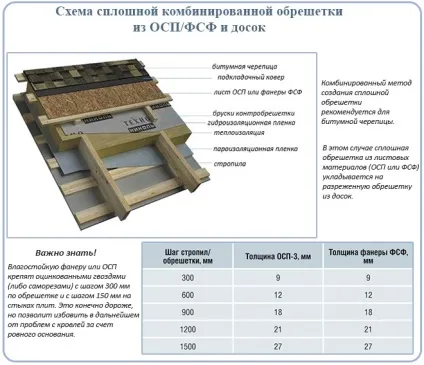

У комбінованій конструкції поєднуються кілька матеріалів. Перший шар - дошки або бруски, другий шар - фанера або ОСП.

Традиційно комбінована лати збирається наступним чином: перпендикулярно кроквах закріплюють вразрядку дошки або бруси, а поверх них - листи фанери або ОСП. Дану технологію застосовують, як правило, при спорудженні холодного горища (без пирога утеплення і плівки гідроізоляції на покрівлі).

Якщо ж утеплення має місце бути, то використовують інший варіант обрешітки, більш складний. Уздовж крокв набивають бруски контробрешетування, поверх них, перпендикулярно, - дошки першого шару обрешітки. Завершують всю цю конструкцію щити фанери або ОСП. Цей варіант відрізняється від попереднього, наявністю контробрешетування, яка формує вентзазоре між крупнощитовая настилом і гідроізоляцією.

Вимоги до матеріалів:

• Бруски контробрешетування: рівні бруски перетином 25х30 мм або 50х50 мм.
• Дошки розрідженого шару: товщина - 25 мм, ширина - 100-140 мм.
• Фанера або ОСП-3: товщина 9-12 мм.
• Матеріали повинні бути попередньо антисептовані.

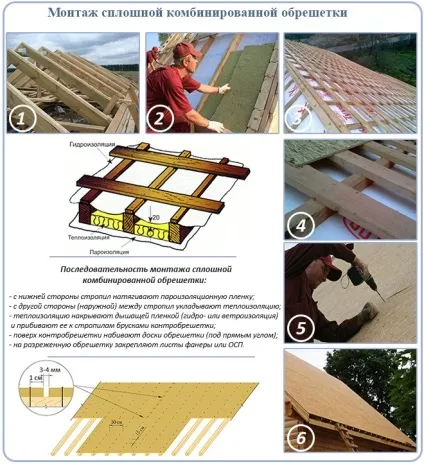

Для того, щоб спорудити комбіновану суцільну обрешітку, виконують такі дії:

• При наявності теплоізоляційного пирога з гідроізоляційної плівкою встановлюють бруски контробрешетування. Їх перетин може бути в межах 20-50 мм, найчастіше 25х30 мм. Бруски закріплюють поверх крокв, уздовж їх. Контробрешетка служить не тільки для формування вентиляційного зазору, але і для фіксації плівки гідроізоляції, яку укладають на утеплює. Якщо розглядати монтажні роботи поетапно, то спочатку між кроквами укладають теплоізоляційні мати, поверх крокв і матів розтягують гідроізоляційну плівку, яку зверху прибивають брусками контробрешетування. Якщо теплоізоляційний пиріг в покрівлі не передбачається, цей пункт пропускають і відразу ж переходять до кріплення розрідженій обрешітки.
• Дошки обрешітки (по ширині - 100-140 мм, по товщині - 25 мм) закріплюють на бруски контробрешетування (при їх наявності) або на крокви перпендикулярно. Крок кріплення цвяхами (саморізами) - 200-300 мм.
• Листи ОСП-3 або фанери розміщують уздовж коника, довгою стороною поперек крокв. Монтаж ведуть з розбивкою швів, тобто в шаховому порядку. Між щитами залишають компенсаційний зазор 2-3 мм. Кріплення виконують на кожній стропіліни, використовуючи для фіксації саморізи або єршоні цвяхи. Крок кріплень на кроквах - 30 см. Укладають плити так, щоб їх кромки обов'язково припали на опори, там же виконують їх стикування і теж фіксують елементами кріплення, але вже з більш частим кроком - 15 см.

Щоб було зрозуміліше подивіться як це виглядає в процесі будівництва:

Коли решетування буде готова, слід подивитися на неї критичним поглядом. Чи не були допущені фатальні похибки, які зможуть вплинути на експлуатацію покрівлі?

Якісна закінчена лати має такі властивості:

• Чи не прогинається під вагою людини, інакше вести роботи на ній і надалі ремонтувати покрівлю буде проблематично.
• Не має щілин (більше допускаються компенсаційних зазорів). Якщо уникнути щілин не вдалося, то просвіти перекривають смужками покрівельної жерсті.
• Не має на поверхні стирчать сучків і неутопленних цвяхів, які можуть прорвати бітумні матеріали м'якої покрівлі.
• Торці пиломатеріалів, через які згодом будуть перегинатися бітумні вироби, не гострі, закруглені рубанком для запобігання розривів і протирання.
• Всі матеріали для обрешітки сухі, покриті антисептичними засобами.

Важливо, щоб суцільна обрешетка не мала перерахованих вище вад. Тільки в цьому випадку рулонне покриття або бітумна черепиця будуть успішно виконувати свої функції.
