Зняття і розбирання стартера Рено Логан
Стартер знімаємо для його ремонту або заміни, а також при демонтажі двигуна і коробки передач.
Від'єднуємо клему дроти від «мінусового» виведення акумуляторної батареї. Знімаємо захист силового агрегату (див. «Зняття захисту силового агрегату»).
Знизу автомобіля ...

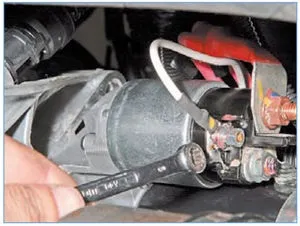

... накидним ключем або головкою «на 8» відвертаємо гайку кріплення наконечника дроти до керуючого висновку тягового реле ...
... і знімаємо наконечник проводу з виведення реле.
Накидним ключем «на 13» відвертаємо гайку кріплення наконечника дроти, з'єднаного з «плюсовим» висновком акумуляторної батареї ...
... і знімаємо наконечник проводу з контактного болта реле.
У моторному відсіку ...
... головкою «на 13» відвертаємо три болта кріплення стартера до картера зчеплення (для наочності показано на знятому двигуні).
Виймаємо стартер вниз.
Для зняття тягового реле стартера ...
... головкою «на 13» відвертаємо гайку кріплення наконечника дроти щіткового вузла до контактного болта тягового реле ...
... і знімаємо наконечник проводу з контактного болта.
Хрестоподібної викруткою відвертаємо два гвинти кріплення тягового реле ...
... і знімаємо тягове реле.
Знімаємо якір тягового реле.
Для заміни приводу стартера ...
... головкою або ключем «на 8» відвертаємо два стяжних болта.
Знімаємо опору і ущільнювач важеля приводу.
Знімаємо передню кришку стартера.
Знімаємо важіль приводу.
Оправленням (можна використовувати високу дванадцятигранну головку «на 12») спресовувати обмежувальне кільце ходу шестірні приводу.
... виймаємо з канавки вала якоря стопорне кільце.
Знімаємо з вала якоря обмежувальне кільце ...
... і привід в зборі.
Гвинтові шліци на валі не повинні мати забоїн і задирок. Муф та вільного ходу повинна легко переміщатися на валу в осьовому напрямку.
Для оцінки справності муфти вільного ходу ...
... провертає шестерню приводу, утримуючи муфту за зовнішню обойму.
Шестерня повинна обертатися тільки в одному напрямку. Зуби шестерні не повинні мати пошкоджень.
В іншому випадку замінюємо привід в зборі.
Для заміни щіткового вузла ...
... хрестоподібної викруткою відвертаємо два гвинти кріплення кришки ...
... і знімаємо кришку стартера.
Виймаємо щітковий вузол, при цьому з його направляють можуть вискочити щітки і пружини.
Виймаємо якір з статора.
Збираємо і встановлюємо стартер в зворотній послідовності.
Перед установкою щіткового вузла на колектор якоря ...
... утапливаем щітки в направляючі і вставляємо в центральний отвір щіткового вузла оправлення.
Як оправлення можна використовувати високу інструментальну голів ку, зовнішній діаметр якої дорівнює або трохи більше зовнішнього діаметра колектора якоря.
Притиснувши оправлення до колектора, зрушуємо з неї щітковий вузол на колектор.
Обмежувальне кільце ходу шестірні привода надягаємо на стопорне кільце за допомогою розсувних щипців.
