У коморі припадав пилом шуруповерт моделі Skil 2301 (китайського виробництва). Працював він погано -разряжался протягом 5-10 хв. нарешті вирішив його полагодити - і ось що вийшло.
зарядка підвела

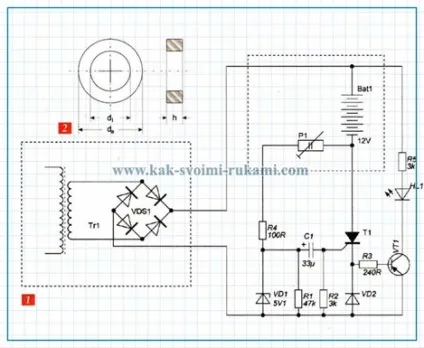

Перевірив акумулятори за допомогою Тесторе - вони виявилися справними. Причина була в зарядному пристрої. Заявленої потужності в 400 мА на блок живлення не вистачало: економія виробника на міді в трансформаторі не давала статися повній зарядці (див. Рис. 1 на стор. 18).
Вирішив зробити зарядний пристрій на спеціалізованій мікросхемі (МС), яка б контролювала заряд. Вибір припав на МАХ 713 - доступно і недорого. В акумуляторному блоці перебувають 10 зарядних ємностей по 1.2 В, 1200 мА. Прочитавши номенклатуру на мікросхему, прийшов до майже типовому схемного рішенням, придатному для мене:
- Вхідна напруга - 21,5 В.
- 10 акумуляторів (фото 1).
- Зарядний струм - 0,5 А.
- Час відключення таймера-180 хв.
Допоміг струмовий регулятор
У МС дуже ніжний вузол, є власне харчування, тому небажано, щоб струм перевищував 10 мА. В іншому випадку МС виходить з ладу і пошкоджується внутрішній блок живлення мікросхеми. Щоб посилити схему, ввів простий струмовий регулятор на LM 317.
VT2 транзистор багато хто не ставлять, але виробник рекомендує його в разі, коли вхідна напруга перевищує 15 В (рис. 2).
Котушку індуктивності можна і купити, але я намотав сам (фото 2). Її ток становить не менше 1,5 А. Розміри котушки L1 - N 48 23x14x10 мм, де da (зовнішній) = 23 мм, di (внутрішній) = 14 мм, h (товщина кільця) = 10 мм.
Намотав 60 витків ПЕЛ d 0,6 мм (рис. 3).

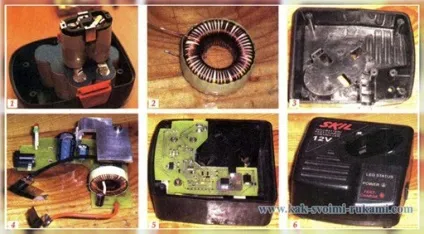

Найскладніше було - розмістити всю схему в коробочку рідної зарядки пристрою (фото 3-6).
Після складання провів випробування - акумулятори заряджалися 2 години 40 хв. при силі струму 500 мА, швидкий заряд автоматично відключився. З цього випливає, що мікросхему розрахував правильно, пристрій працює справно.
Подібним чином на базі цієї мікросхеми можна для будь-якої зарядки створити даний пристрій, змінюючи схему.
Самостійний ремонт зарядного пристрою шуруповерта: фото
