Ремонт водонагрівачів Термекс своїми руками, в тому числі бойлерів з еу і горизонтальних (протікання
Конструкція і принцип роботи
Всі водонагрівачі, що випускаються компанією ТЕРМЕКС, підрозділяються на три групи:
- водонагрівачі накопичувального типу;
- проточні водонагрівачі;
- водонагрівачі проточно-накопичувальні.
Водонагрівачі Термекс накопичувального типу
В основі конструкції водонагрівачів Термекс накопичувального типу знаходяться два сталевих бака - зовнішній і внутрішній. Внутрішній бак для захисту від води покритий шаром стеклофарфора.
Це покриття наносять методом напилення і випалу при температурі 850 о С. Такий матеріал відмінно захищає внутрішню сторону бака від окислення і корозії. У нижню частину ємності вмонтований фланець, в якому встановлені електричні компоненти і патрубки для підведення холодної і відбору гарячої води.
Простір між баками заповнене теплоізоляційним матеріалом - пінополіуретаном підвищеної щільності. Зовнішній сталевий бак покритий емаллю.
На зовнішньому баку також встановлено блок індикації і управління, для зручності користування приладом.
Водопровідна вода, подана в бойлер по напірної магістралі, нагрівається від трубчастого електронагрівача (ТЕН). Конструкція Тена є мідну трубку, всередині якої встановлена спіраль з фехралевой дроту в якості нагрівача. Простір між спіраллю і трубкою заповнене діелектриком, матеріалом з дуже низькою електропровідністю. За допомогою нагрівається в баку води відбувається іонний обмін між мідною трубкою Тена і сталевими частинами водонагрівача Термекс. При цьому металеві частини бойлера корродируют. Для зменшення цього ефекту в водонагрівачі присутній магнієвий електрод, який постачає іони в воду. Таким чином, іонний обмін відбувається головним чином між магнієвим стержнем і Теном, і тоді металеві частини ТЕРМЕКС страждають менше.
Однак магнієвий анод також досить сильно розпадається. Коли він кородує зовсім, ніщо не допоможе зберегти метал бойлера. Періодична заміна цього елемента дозволить вашому бойлеру прослужити значно довше.
У конструкції водонагрівача Термекс передбачений регульований термостат з подвійним захистом. При перегрів здійснюється автоматичне відключення нагріву (спрацьовує термореле).
Водонагрівачі Термекс проточного типу
Відрізняються від вище розглянутих меншим розміром, а також конструкцією нагрівачів. Як правило, це керамічні Тени (зазвичай два, рідше три і більше) поміщені в мідний циліндр, що знаходиться всередині проточного водонагрівача Термекс. Вхідний патрубок оснащується датчиком тиску, який захищає пристрій від перегріву. Термодатчик також відключить прилад при перевищенні температури вище допустимих значень.
Проточно-накопичувальні водонагрівачі Термекс
Ці водонагрівачі мають невеликий бак і Тени іншої конструкції, ніж у накопичувальних апаратів. В цілому ж їх конструктив увібрав в себе особливості як проточних, так і накопичувальних моделей.
Характерні несправності та причини їх виникнення
В конструкції електричних водонагрівачів Термекс немає нічого складного, тому різновидів поломок всього три, проте кожна з них може мати кілька причин.
Бойлер зовсім нагріває воду, або нагріває занадто повільно

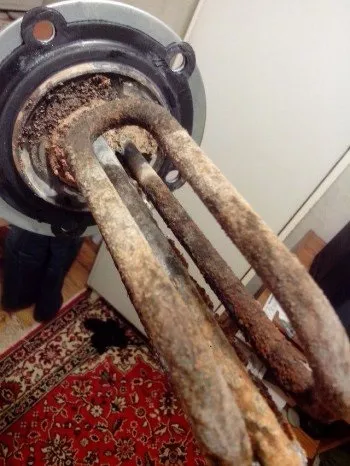

Найімовірніше, вийшов з ладу трубчастий електронагрівач. Він міг або перегоріти зовсім, або покрився накипом до такої міри, що зменшився процес теплообміну між Теном і водою.
Другою причиною може бути поломка термостата, який просто відключив подачу напруги на ТЕН.
Третя причина - вийшов з ладу блок управління і контролю (якщо він передбачений конструкцією водонагрівача).
Корпус водонагрівача Термекс знаходиться під напругою
Така несправність трапляється, коли ТЕН перегрівається через товстого шару накипу. При цьому трубка його корпусу тріскається, і вода потрапляє всередину, контактуючи зі спіраллю, що знаходиться під напругою.
Деякі поломки електронного блоку управління і контролю (або плати управління в простих водонагрівачах) також призводять до того, що бойлер «б'є струмом».
Пристрій може протікати при несправності Тена, растрескивании ущільнювача або при корозії внутрішнього бака.
Ремонт водонагрівачів Термекс своїми руками

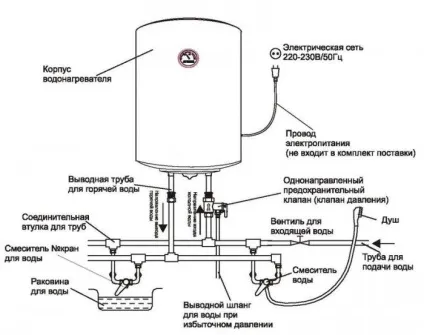

Перш за все, треба зняти бойлер зі стіни. Для цього необхідно:
- відключити пристрій від мережі змінного струму;
- перекрити напірну магістраль водонагрівача (закрити кран подачі холодної води);
- злити воду з водонагрівача (для цього на зливний патрубок надягають гумовий шланг);
- відкрити ручку зворотного клапана;
- відкрутити шланги гарячої та холодної води;
- зняти бойлер Термекс зі стіни (горизонтальні моделі знімати не обов'язково).
Для пошуку та усунення несправностей вертикальний водонагрівач необхідно поставити в зручне положення (найчастіше ремонт проводять при перевернутому догори ногами пристрої).
Порядок подальшого розбирання накопичувальних водонагрівачів Термекс наступний:
- відгвинчують захисну кришку (часто під наклейками виробника ховаються кріпильні гвинти). У вертикальних моделей кришка, що закриває електронні компоненти, перебуває знизу. У горизонтальних - зліва, а у проточних моделей зазвичай вона знаходиться попереду.
- знімають фастони (контактні наконечники) з Тена і термостата;
- відкручують гвинти кріплення нагрівача і захисного термостата;
- знімають термостат і виймають термодатчики з корпусу нагрівача;
- від'єднують ТЕН, попередньо відкрутивши шість гвинтів, що кріплять його фланець.
Попередження. капілярні трубки термостата - дуже тонкий і крихкий елемент його конструкції. Проявіть максимум обережності. Пошкоджена трубка ремонту не підлягає, термостат доведеться замінити.

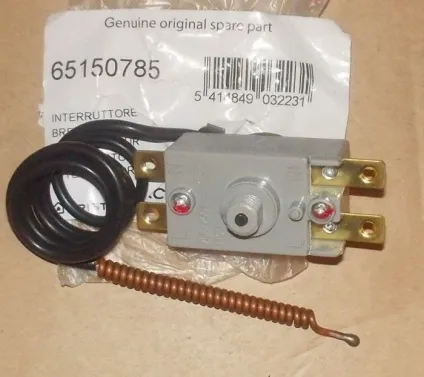

Перевірка працездатності термостата і термореле
Захисний термостат можна перевірити, використовуючи звичайну запальничку або сірники. Натиснувши кнопку на його корпусі, до наконечника термодатчика підносять полум'я. Справний термостат відреагує відстань між контактами і виштовхуванням кнопки. Несправний прилад підлягає заміні без варіантів.

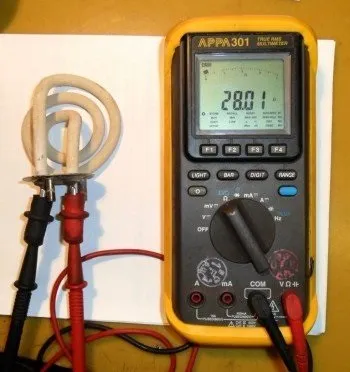

Для перевірки справності нагріває елемента також знадобиться мультиметр. На ньому вибирають режим вимірювання опорів (межа вимірювань сотні Ом). Опір на контактах електрообігрівача має бути в кілька десятків Ом.
Якщо ж прилад нічого не показав, це вказує на обрив нагріває елемента всередині.
Також міряють пробою електрики на корпус ТЕН. Для цього мультиметр налаштовують на межу вимірювань в тисячі кОм. При вимірі опору між контактами нагрівача і корпусом Тена, мультиметр повинен показати нескінченно великий опір, інакше його доведеться замінити.
Усунення протікання водонагрівача Термекс
З'ясуйте, де знаходиться місце протікання. Якщо вода витікає з-під швів, кришки або плати управління та контролю, то це вказує на корозію. В такому випадку бойлер відремонтувати неможливо.
Якщо ж вода сочиться з-під ущільнювальної прокладки, необхідно її замінити, знявши ТЕН.
Розібравши водонагрівач Термекс, зверніть увагу на стан фланця. Якщо він сильно проіржавів, його необхідно замінити. Також замініть магнієвий анод в разі потреби.
Подивіться на стан термопасти між датчиком перегріву і корпусом. При необхідності замініть її свіжою.
При установці старого Тена назад, не забудьте очистити його від накипу. Для цього розмішайте оцтову кислоту в співвідношенні не більше 1:10. Занурте ТЕН в гарячий розчин. Також можна промити їм бак зсередини. Для того щоб зменшити утворення накипу на елементах водонагрівача, поставте додатковий фільтр на напірної магістралі. Не забувайте, що утворення солей кальцію і магнію прогресує при збільшенні температури води в баку. Тому виставите термостат на температуру не вище 70 о С.
