Ремонт ресивера gs-8300 самостійно

Як приклад ми будемо використовувати ресивер для телебачення «Триколор ТВ» GS-8300 N. Варто відзначити, що якість приймача залишає бажати кращого, так як стоїть він пристойно. Проте, багато абонентів використовують саме цей ресивер, і не у всіх він працює справно.

Основна і найпоширеніша проблема більшості ресиверів - це несправності в системі живлення і перетворення напруги. Крім того, коротке замикання в коаксіальному кабелі від LNB часто провокує поломку модулятора. Тільки в останніх моделях стали використовувати непоганий захист, яка при замиканні припиняє подачу напруги на конвертер, поки це замикання не усунули.

Отже. виникла проблема: ресивер не включається і взагалі не подає ознак життя, і індикатори на передній панелі не горять. Спробували пересмикнути вилку з розетки, включити / вимкнути тумблер - не допомагає.
Тоді розбираємося далі. Спочатку потрібно обов'язково витягнути вилку з розетки і зняти верхню кришку за допомогою викрутки. Нам потрібно подивитися електронну начинку пристрою. Тут важливо пам'ятати, що при знятті кришки ми обов'язково порушимо гарантійну пломбу.
Тому, якщо гарантійний термін ще не минув, краще не лізьте самі, інакше ви не зможете потім відремонтувати свій ресивер по гарантії.
А якщо ж гарантія пройшла і сподіватися вам не на кого, то дерзайте - зривайте пломбу.

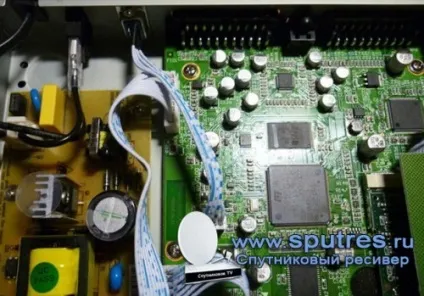

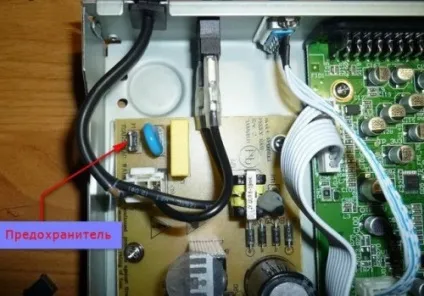

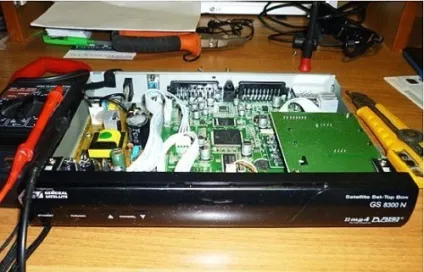

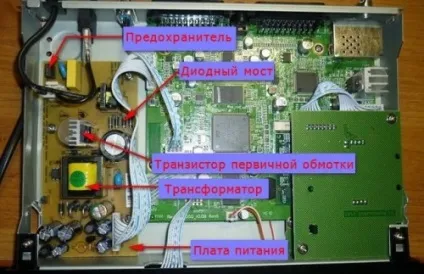

Прибравши кришку, ви побачите друковані плати з різними компонентами. Вони з'єднані між собою шинами проводів. На фото наведені деякі пристрої з описом. Нам потрібно знайти плату харчування. На ній встановлено трансформатор і підведення для мережевого шнура, так що відшукати її не складно. Перше, на що варто звернути увагу, - це запобіжник, який, як правило, встановлюється в початок ланцюга. Запобіжник може мати різні форми, наприклад, скляна капсула з провідником або маленька пластикова коробочка, в яку поміщений запобіжник. У другому випадку треба спочатку зняти кришку коробочки (можна пінцетом або щипцями), щоб дістатися до самого запобіжника. Далі потрібно перевірити запобіжник тестером або мультиметром на розрив. Якщо він перегорів, що часто трапляється, то йдіть в магазин радіоприладів, купите такий же запобіжник і просто поміняйте його. Якщо ж з запобіжником все нормально, то робимо перевірку далі по ланцюгу.

Ще один елемент, який частенько ламається, це безпосередньо трансформатор. Така несправність виявляється за допомогою вимірювання напруги на вторинній обмотці. Варто відзначити, що заміна трансформатора не кожному під силу. Якщо ви не впевнені, що самі зможете поміняти його, то краще віднесіть свій приймач до ремонтникові, а якщо для вас це не представляється важким, то дерзайте.

Внутрішній устрій ресивера:

Ще одна несправність - це вихід з ладу електролітичного або оксидного конденсатора, що стоїть на вході, через висихання. Щоб виявити цю поломку, потрібно хоч трохи розбиратися в радіомеханіка. Несправний конденсатор зазвичай жовтуватого кольору, так само біля основи його ніжок на платі може спостерігатися невелике коричнева пляма. Крім того, можна порівняти номінальну і виміряну ємність конденсатора, щоб визначити його справність.
Діодний міст в ресівері перетворює змінний мережевий струм в прямій.

Діодний міст також може зламатися. Це нескладно перевірити, так як напівпровідниковий діод має одну основну функцію: пропускати струм в одну сторону, а в іншу - немає.

У розглянутому нами випадку поломка сталася з транзистором первинної обмотки трансформатора. У нього є радіатор для відведення тепла, тому знайти його досить просто. Несправність була виявлена так: виміряли напруга на емітер транзистора, там його не було, первинна обмотка не харчується, отже, всі інші деталі знеструмлені. Вартість транзистора близько 30 рублів. Щоб замінити його нам знадобиться паяльник. Усуваємо несправність, і - «Ура! Запрацювало! »- ресивер знову в порядку. Відзначимо, що транзистор ламається не часто, в основному ресивери виходять з ладу через запобіжника.

Розглянемо ще одну дуже поширену несправність - зліт прошивки. Це відбувається досить часто. Ознакою зльоту прошивки є повне зависання ресивера. Тоді нам потрібно просто перепрошити приймач.

Причиною поломки ресивера також може бути і неякісний, непрофесійний монтаж. Якщо порушується зовнішня ізоляція кабелю, то дощова вода або сніг може з легкістю проникнути всередину кабелю і, як по шлангу, просочитися в ресивер, заливши все його внутрішній вміст. Тому потрібно стежити за кабелем, чи немає де перегинів або порушення ізоляції.

Тим, хто нічого не розуміє у внутрішній устрій супутникових ресиверів, або кому взагалі колись з цим розбиратися, не варто впадати у відчай при поломці пристрою. Сервісні центри ще ніхто не відміняв. Туди можна звернутися з вашою проблемою і фахівці допоможуть вам її вирішити.

Ресивери виходять з ладу з різних причин - це і перепад напруги, і знос самого пристрою через інтенсивне використання, і відмова певних елементів. Сюди ж можна віднести і поломки через власників, які самі вирішили розібратися в проблемі, не маючи на те спеціальних навичок, наприклад, неправильно замінили прошивку в супутниковому або кабельному ресівері.

Блок живлення - це, мабуть, сама ламається частина ресивера. Блок живлення може зламатися через неякісну мережі живлення, через неякісні радіодеталей (особливо на дешевої китайської техніці).

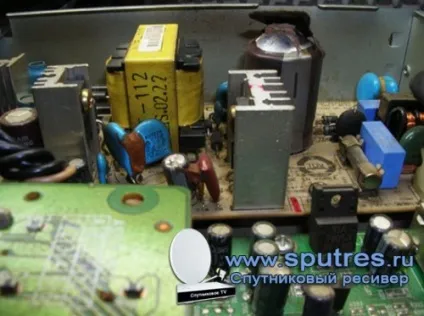

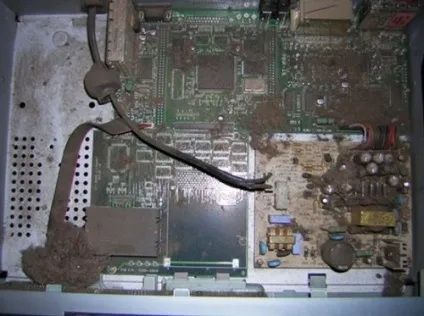

Пил і бруд теж можуть привести приймальний пристрій до поломки, створюючи неправильний тепловий режим.

У сервісному центрі проводиться ремонт і обслуговування різного супутникового обладнання. Причому ремонт здійснюється фахівцями і на професійному обладнанні. Практично будь-яку несправну деталь можна замінити на нову. Терміни виконання ремонту будуть залежати від наявності деталей в сервісному центрі. Якщо яка-небудь деталь відсутня, то її будуть замовляти у постачальників, що займе якийсь час. Але у великих серйозних центрах, зазвичай, деталі завжди є в наявності.

Розглянемо ще одну ситуацію: ресивер вийшов з ладу після стрибка напруги. Після відкриття кришки, було виявлено, що перегоріли наступні деталі:

мережева ємність C5 - 47μFx400V
Q1 - CS2N60F
R8, R11, R13 - кожен по 3 Om (типорозмір 1206)
R9 - 47 Om (+1206)
U1 - тип не визначений

Проводимо демонтаж несправних деталей (на фото обведено червоним кольором):

U1
R8, R11, R13 - 3 Om (1206)
R3, R6 (можна один з них) - 1 MOm (1206)
C3 - 68nF
R25 - 3,6 kOm (0805)
R26 - 10 kOm (0805)

Встановлюємо нові деталі:

замість U1 - SG6848
замість R8, R11, R13 - один резистор 1,8 Om х 0,5W
замість C3 резистор 100 kOm (1206)
замість R26 резистор 33 kOm
замість R25 підбираємо резистор в діапазоні 10-12 kOm, контролюючи напруга 3V3 на катоді VD8, зупинимося на номіналі 11 kOm, U = 3.36V (при 10 kOm U = 3,28V, при 12 kOm U = 3,41V)
замість згорілого Q1 - SSS4N60B (корпус TO-220F).

Схема БП GS-8300

Перевірте наявність id
Якщо він пропадає, то блок живлення, або контакти карти!
Зі зворотного боку карти наклейте цінник в районі контактів.
Якщо несправність несе періодичний характер, то проблема в контактах, а так бп в ремонт!
Ремонт в сервіс-центрі повинен бути з гарантією!
Прошивка 8300 серії сама не злітає, має місце обман!
Будуть доїти. поки не зрозумієте. що щось не так !
Прошивка злітає коли, відразу видно, а це несправність матері, тобто головною плати. Її треба міняти!

Марина, потрібно в установках ресивера поміняти Diseq (заходимо в меню - установка -Diseq поміняти на порт 1,2,3,4 поки не з'явиться сигнал)

здрастуйте, Олег.вчера не дочекалася ответа.самі спробували поставити інший ресивер налаштований на континент виходить те ж саме, трохи попрацює і знову картинка застигає, а потім знову пропадає сігнал.пішет можливі причини, не підключений кабель від антени або збиті настройки антени або приймача. перевірте правильність подключенія.перезагрузіте приймач або телефонуйте в службу .... спробували як написали ви результат той же.позвоніла установника він сказал.что можливо збита антена і зажадав знову сплатити за установку

Марина. вам потрібно налаштувати супутникову тарілку (вітром може покрутило трохи).

Буває допомагає скидання на заводські установки через меню-налаштування-заводські установки-ок-червону кнопку (не верхній), далі рес перезавантажиться і всюди натискаємо далі (ок), де часовий пояс міняємо 4 на 3 (для правильного відображення часу).

Михайло. в настройках ресивера спробуйте поміняти формат екрана.

Можливо і в настройках тв теж.
