Ремонт реле часу
Ремонт універсального реле часу РН - 16ТМ
Всім привіт!
У місцевості, де я живу, немає централізованого опалення і мешканці, в своїх будинках і квартирах, встановлюють електричні котли опалення. Розрахунок електроенергії у нас двохтарифний, тобто в якийсь певний час (зазвичай вночі) електроенергія дешевша, ніж в інше. І, щоб електрокотли включалися і вимикалися автоматично в той час, яке завгодно господареві житла, народ встановлює різні реле часу (або таймери - кому як завгодно).
Так ось, таймери. призначені для котлів опалення, коштують чималих коштів і, як і будь-яка інша електротехніка, часто виходять з ладу. Якщо у вас трапилася така неприємність, не варто відразу купувати новий пристрій, можна спробувати полагодити старе, тим більше дуже часто це зробити зовсім не складно.
Отже, в цій статті я розповім і покажу вам, як своїми руками зробити ремонт універсального реле часу. на конкретному прикладі.
Надійшло в ремонт універсальне реле РН-16ТМ.
Симптоми несправності були прості - таймер взагалі не функціонував (не було ніякої індикації і реакції на натискання кнопок).
Ну що ж, будемо приступати до розбору даного пристрою.

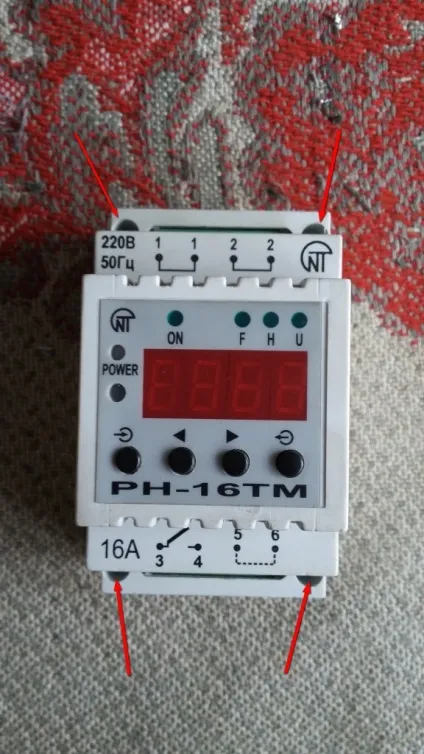

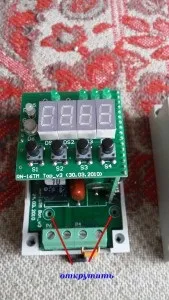

На фото зверху стрілками вказано розташування болтів, які потрібно відкрутити, щоб зняти кришку.
Після зняття кришки, потрібно провести візуальний огляд і, якщо нічого не виявлено, приступити до подальшого розбору таймера. На фото знизу показано як це зробити.

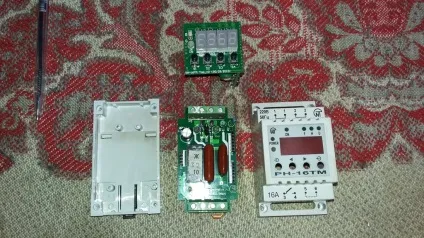

Потім потрібно витягти всі нутрощі з нижньої кришки.

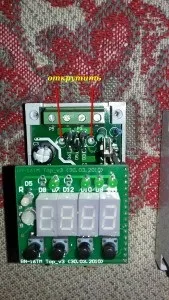

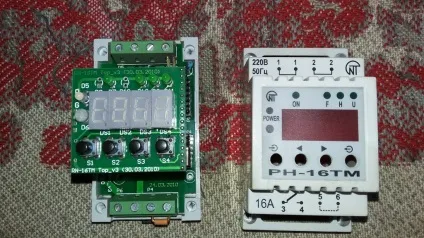

Після цього, потрібно від'єднати плату індикації від плати харчування (вони з'єднані штекерами). Що повинно статися, дивіться на фото знизу:

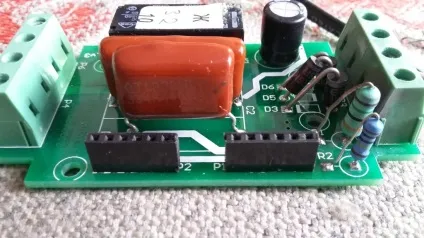

Так як реле взагалі не включається, було б логічно в першу чергу звернути свою увагу на плату живлення пристрою, що, власне, я і зробив. Поглянувши на встановлені тут конденсатори (завжди, на початку будь-якого ремонту, я дивлюся саме на конденсатори), я виявив, що один з них був тріснутий і з нього щось стирчало.
Ну ось, причина несправності універсального реле була встановлена. Але для вірності я, все ж, перевірив інші елементи на придатність, вони виявилися в робочому стані.
Тепер залишилося замінити що вийшов з ладу конденсатор на робочий і пробувати таймер в роботі.

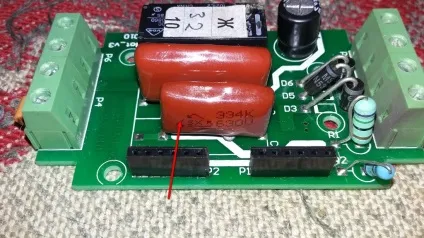

Як видно на фото, конденсатор, який потрібно замінити, має ємність 330000 пф (334К) і напруга 630В. Точно такого ж в наявності у мене не виявилося і, виходячи з того, що напруга на цьому конденсаторі не піднімається вище мережевого (210 ... .250В), я поставив кондер 330000 ПФ і 400В. Але найкраще, звичайно, встановлювати який потрібно.

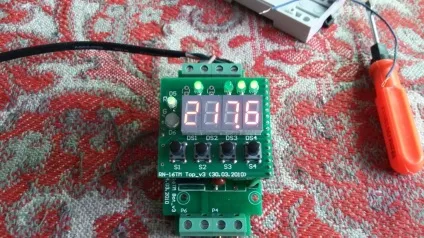

Після заміни несправного елемента, я поєднав плату індикації з платою живлення, під'єднав мережевий кабель до потрібних контактів і подав на таймер напруга.

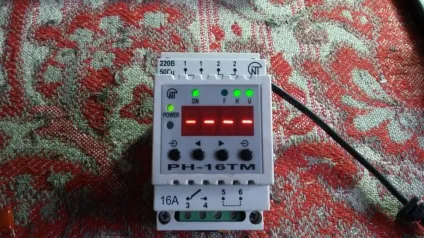

Як бачите на фото зверху - реле функціонує.
Тепер залишилося вставити пристрій в корпус і зробити потрібні налаштування кнопками управління.
Інструкцію реле часу РН-16ТМ ви можете абсолютно безкоштовно завантажити з «БІБЛІОТЕКИ» даного сайту.
Після установки приладу в корпус і повторній перевірці його працездатності, ремонт був повністю завершений, з чим нас і вітаю.
