Ремонт принтера hp m603 (термоузел)

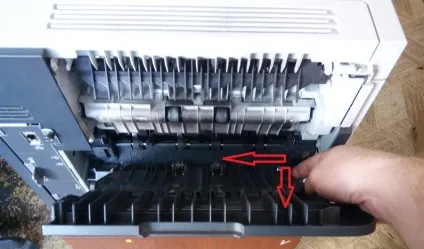

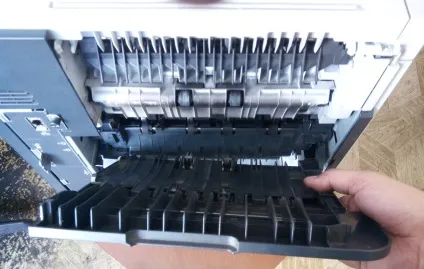

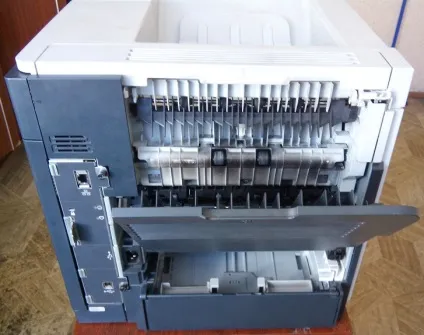

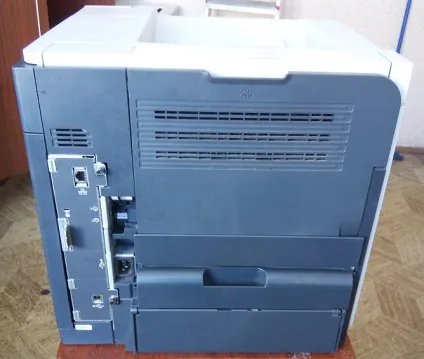

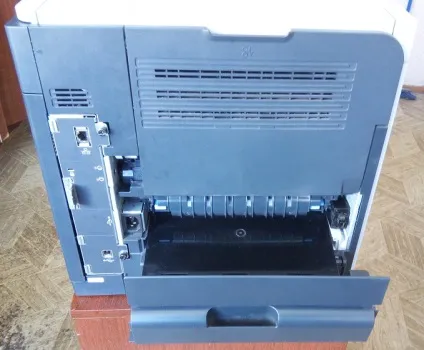

Щоб зняти грубку з цього апарату, необхідно відкрити задню кришку, а потім зняти її, витягнувши з пазів, як показано на малюнку.

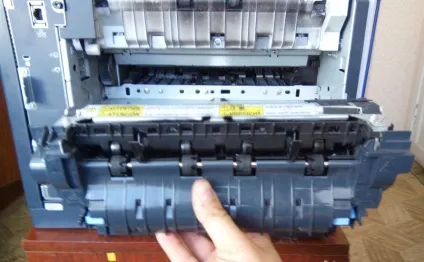

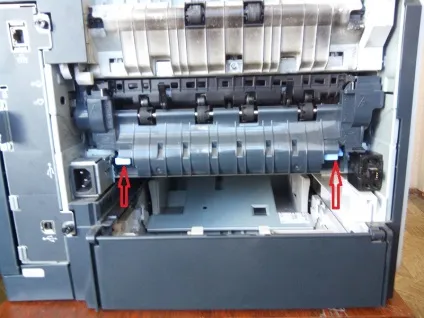

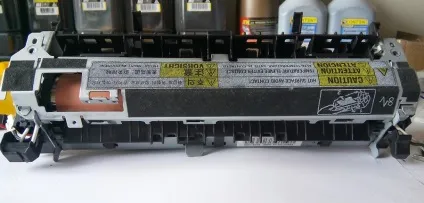

Перед нами з'явилася грубка. Щоб її отримати, потрібно натиснути на сині засувки і потягнути на себе.

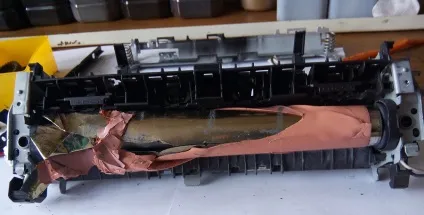

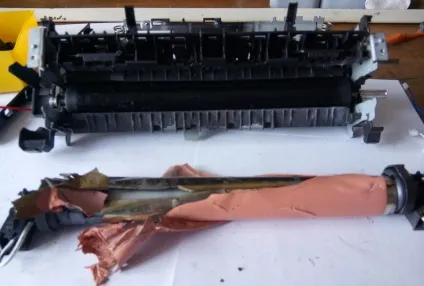

Оглядаємо її, в даному випадку відразу видно, що термопленка розірвалася в мотлох.
Переді мною стоїть завдання привести цю піч в робочий стан. Починаємо розбирати її, щоб побачити повну картину.

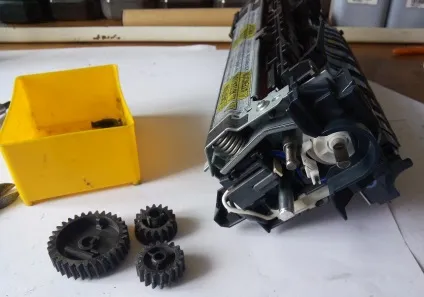

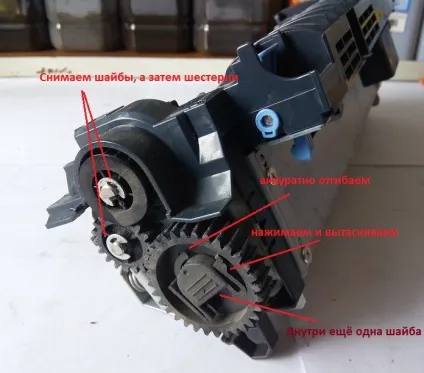

Насамперед знімаємо 3 шестерінки.
Далі відкручуємо два болти і знімаємо пластикову кришку.

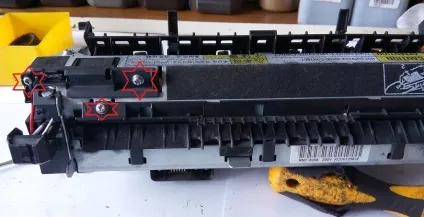

Розгортаємо піч, і відкручуємо ще три болтика.

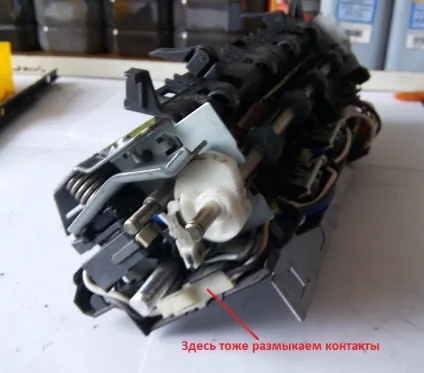

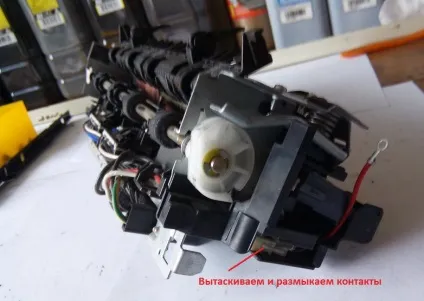

З двох сторін з боків потрібно відключити контакти термоелемента.

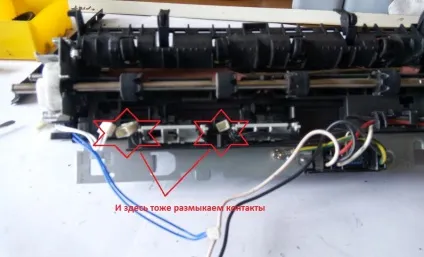

Слідом відключаємо ще два контакти датчиків.
Далі відкрутимо два болта на металевій кришці. Будьте уважні, під кришкою з двох сторін стоять пружини, тому, коли будете відкручувати болти, притримуйте саму кришку, щоб вона не відскочити.

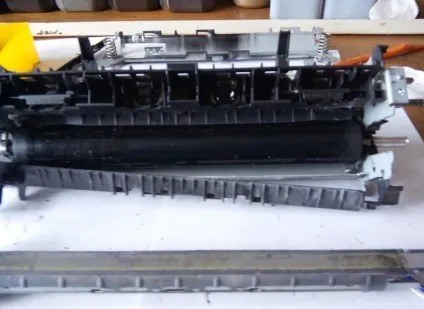

Ось тепер ми дісталися до основи грубки. Знімаємо стрижень термоелемента з розірваної термоплівкою.

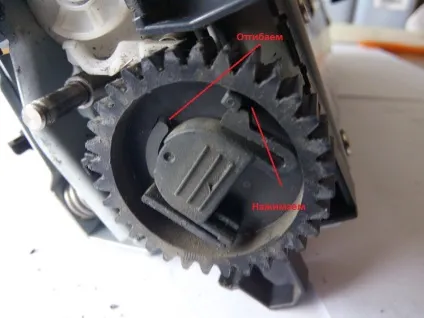

Щоб розібрати цей стрижень, з боку дротів на датчики отщелкніте фіксатор термоелемента.
Робіть це акуратно, як показано на малюнку, інакше можна їх зламати. Слідом знімаємо чорний пластиковий тримач термоплівки. Тепер ми можемо зняти розірваного винуватця ремонту.
Далі знімемо нижній гумовий вал, щоб його звільнити, потрібно зняти пластикову направляючу, отщелкнув з пазів.

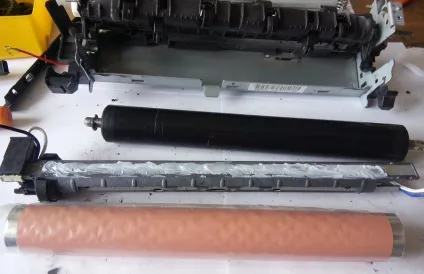

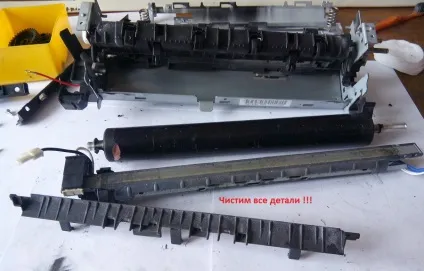

Гарненько очищаємо всі деталі. Зверніть увагу на термоелемент, в моєму випадку він неабияк зношений.
На пропозицію господарям принтера поміняти піч на нову, з причини високої вартості, надійшла відмова, тому будемо робити з того що є.
Наступним кроком потрібно намазати очищений термоелемент спеціальної термопастою. Я використовую термопасту від Molykote.
На мою думку, вона одна з найкращих. Пасти повинно бути не багато, але й не мало, приблизно як у мене на фото.

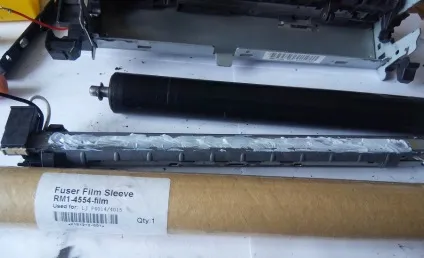

Далі я дістаю нову термопленку і ставлю її на місце, встановлюю держатель термоплівки, фіксатор термоелемента і штекер з контактами.

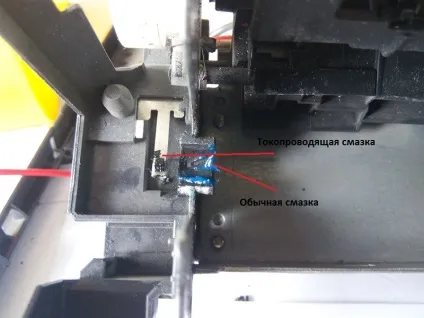

Перед тим як встановити нижній вал на місце, потрібно змастити бушінгі мастилом, а контакт нижнього вала токопроводящей мастилом.
Далі збираємо в зворотному порядку.
На момент написання статті ця піч пройшла вже приблизно 150 000 надрукованих сторінок. Але так як термоелемент був не в особливо хорошому стані, при наступному зносі термоплівки, вже необхідно буде ставити нову піч. Я попередив про це господарів принтера, і вони вже найближчим часом куплять новий термоузел. На цьому я з вами прощаюся, але ненадовго.
