Ремонт оптичного прицілу ВОМЗ-P
Рано чи пізно у нормального української людини виникає бажання розібрати даний оптичний прилад і подивитися йому в душу. з метою самозаспокоєння - НЕ ВІН ЧИ є причиною всіх бід при стрільбі. Поспішаю вас засмутити! У 99% випадків НЕ ВІН.
Таке бажання з'явилося і у мене. Два дня безуспішно полазити по мережі я несмог знайти ПОВНЕ опис пристрою і розбирання цього дуже поширеного прицілу.
А постійно трапляються рекомендації НЕРАЗБІРАТЬ оптику викликали у мене тільки злісну усмішку)))).
Даний приціл спроектований за принципом «чим простіше-тим надійніше».
Тобто ламатися там практично нічому. Можливо в РІДКІСНИХ випадку відклеювання лінзи з нанесеною сіткою з втулки в яку вона намертво приклеєна, також можливе зміщення нажімной пружини лінзи (що дуже малоймовірно), можливе послаблення на різьбі (закручено намертво і проклеєні на заводі) лінзооборачівающей системи (маленька трубка всередині з набором лінзочек ) .Всё: Все інше лікується «поверхнево» без розбору. як то відвернення лінз, ослаблення натискних шайб-барабанчиков (під регулювальними барабанами), закусиваніе і ослаблення регулювальних барабанів.
розбирання

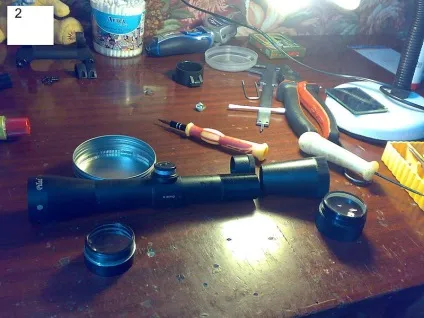

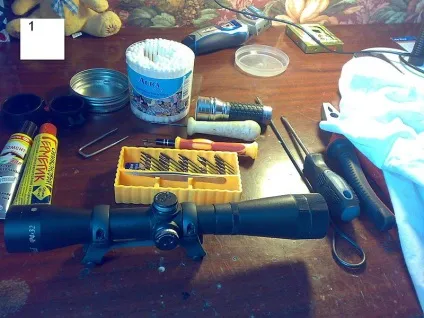

Відкручуємо передні і задні лінзи (фото2)

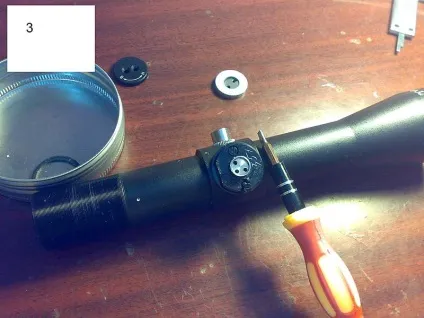

Докінця круто (за годинниковою) регулювальні барабанчики відкручуємо їх, відкручуємо під ними натискні шайби (фото3). Алярм. під цим шайбами стоять пружинки з кульками які нарова вистрибнути (якщо незагорнені докінця регулювальні барабанчики) (фото4)

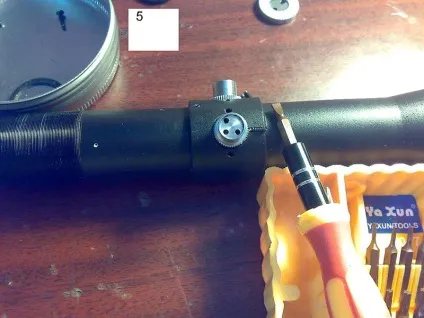

Викручуємо два натискних болтика (фото5)

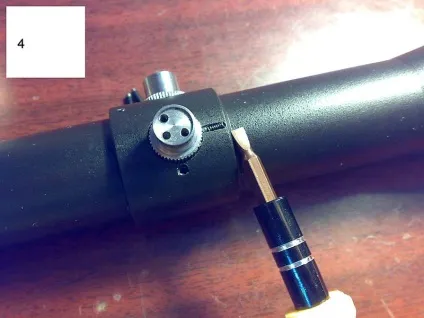

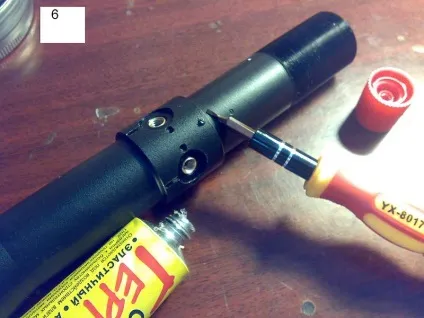

Викручуємо (попередньо голкою очистивши від фарби паз під викрутку) два стопорних болтика (фото6)

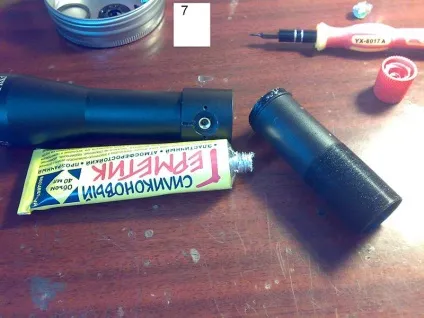

Викручуємо половину туби (фото7)

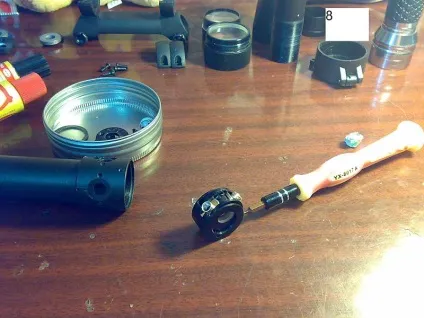

Окуратно. натискаючи з протилежного (спереду) сторони направляючої і одночасно натискаючи на різьбові втулки регулювальних болтів видавлювати касету з регулювальної лінзою. (Фото8), дістаємо лінзу з касети (скло лінзи пальцями нетрогать)
В решті половині туби залишиться «лінзооборачівающая система», яку я нетрогал .вона також законтрена мікроболтіком і при бажанні недолжна доставити проблем при викручування.
збірка
При складанні збираємо все в зворотній послідовності.
Кожну лінзу ретельно перевіряємо на предмет заляпанності пальцем і притягнутою пилу і ворсинок. При необхідності протираємо з нульовим натисканням одностороннім рухом.
При з'єднанні туб пару крапель герметика (якщо більше, то всі шанси вдруге не розібрати) всередину на різьбу в район отворів під КОНР-болтики.

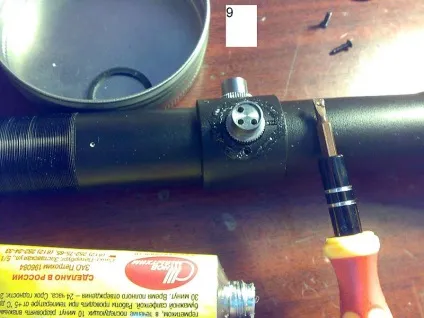

При складанні натискних пластин акуратно (не як у мене))) нанести герметик, для запобігання попадання вологи. (Фото9)
Ну далі лінзи і тд:
знову фотки неідут.
де ж ти був, коли я рік тому свій приціл розбирав?
А по Є окремі норми - спасибі за Мурзилка!
Сьогодні знічев'я забацав в Пайнтен балістичних таблицю (до роздруківці), на сітку "мілдот" (ВОМЗ П). Таблиця буде корисна камрада які юзают даний приціл на пневматика.
Таблиця складена за допомогою балістичних калькулятора (v 2.23)
Таблиця цікава двома Пристрілювальні нулями. які на мій погляд оптимальні як до удобсво пристрілки (14м), так і до користування сіткою мілдот (найменший розкид за шкалою на забійних дистанціях).
За основу взято середні швидкості (розрахунок по швидкості 270 м \ с), але при перевірці в калькуляторі "сусідніх" швидкостей, показники близькі. Також взято невеликий кут піднесення 10-20 градусів з розрахунку юзанья таблиці нашому випадку біоцелям, що сидить як правило вище стрілка. Вага кулі стандарт 0.7гр. Висота установки прицілу над стволом 4 см (4.5см). як правило на пневматику він в цих межах. Природно вітер невраховуваних.
Вобщем отримав дуже цікаву інформацію.
Дякую за інструкцію по прицілу!
Хлопці. підкажіть по прицілу ліперс. приціл пришол без інструкцій взагалі, пошук на Ганзі дохлий, в інеті побіжно НЕ нашол інформації. Вопщем питання, яка стоїть батарейка (у мене вона відсутня) подивіться марку і вольтаж. Що за крутилки всередині барабончіков поправок під шестигранник, їх призначення. я їх покрутив туди сюди - афекту нуль - ну затиснуло в кінці барабани. Як виствіть на пристріляної гвинтівки шкали барабанчиков в нуль по контрольним точкам. або тут такого немає.
займуся археологією. не можу відкрутити лінзу зі стопором діоптітрія. як це зробити? в кінці що то впирається і все тут
Всем здрасти.
Хочу запитати у шановних форумчан ради по ремонту Пилада.
Нещодавно мурка, притулена до стіни, впала на підлогу. На приціл. Ж (
Лінзи цілі, але з'явився люфт труби прицілу, як раз в місці з'єднання труби окуляра з блоком барабанчиков (на фото N6 викрутка вказує в потрібне місце).
Як думаєте, що обертає, система і механіка для введення поправок не пошкоджені?
Порадьте, як правильно зібрати і затягнути приціл, щоб потім люфтів не було. Адже після удару різьблення труби окуляра могла бути пошкодженою.
Заздалегідь вдячний, Bsod
Обертаюча система в нутрі їй нічого не бедет (якщо немає деформації труби прицілу), як і механізму поправок. З'єднання разбрать, якщо немає перелому труби - зібрати і користуватися. Будеш розбирати - по можливості зафотай і полож сюди.
Велике спасибі. Сьогодні, на жаль, руки не дійшли, так що спробую розкрити ВОМЗ після понеділка. І, до речі, а можна лак для нігтів замість герметика наносити на різьбу трубок або стопорних болтів? Мій чорний силіконовий герметик підозріло смердить оцтом, тому мазати його в приціл както не хочеться.
Після лаку неразберёш. Краще вже "підозрілим" герметиком.
Нарешті я перебрав приціл.
Як виявилося різьблення не пошкоджена. Вона була змазана чимось, схожим на литол. Стики біля барабанчиков теж промазати герметиком (Як на фотке N9 у Aleksey74), але не спокушайтеся.
Прицільна марка закріплена в обечайке. Вона підібгана збоку і знизу пружиною хитрої форми.
Обечайка змазана пластичним мастилом, і при цьому знаходиться дуже близько біля трубки окуляра. Мазати різьблення герметиком ризиковано, а то він прихопить обечайку з прицільною маркою.
Обертаюча система вкручена в трубку окуляра. Вона вся, або тільки одна з її лінз законтрена болтиком, який є на 7мм від фланця трубки окуляра.
Я завдав герметик на сам фланець і виїмку біля різьблення (як і було з заводу), щоб було герметично, але не приклеїти прицільну марку.
На фото вид відразу після розбирання.
До речі, все підігнано дуже точно. При складанні труба окуляра встала так як і було до ремонту - після прикручування з невеликим зусиллям біла точка на трубі окуляра встала вгору як і раніше.
На жаль приціл все ж постраждав.
В процесі витирання спиртом окуляра спирт затік під герметик між двома лінзами. Вийшло потворне більмо, яке заважало цілиться. Так що приціл зовсім не герметичний і легко може бути зіпсований водою (дощем).

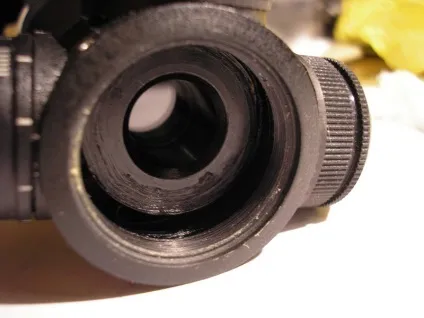

Вчора пробував витягнути лінзу окуляра, але безуспішно - схопити незачто, а сама не випадає. Шайба, її утримує дуже легко відкручується.
Сьогодні більмо підсохнуло і на просвіт не особливо видно.
Може потім спробую до нього добратися.
Bsod писал (а): Вчора пробував витягнути лінзу окуляра, але безуспішно - схопити незачто, а сама не випадає.
Присоскою від мильниці яка кріпитися на кахель дуже зручно знімати лінзи
Конус цей на різьбі нічого не тримає, там може бути на нитках різьблення зібралася бруд або залишки підношення різьблення (тобто отримуємо ефект відкручування гайки по брудному болта), цілком може бути що на деяких партіях прицілів практикували контреніе цієї різьби зсередини лаком (що ДУЖЕ малоймовірно ). У такому випадку потрібно відкрутити задні лінзи і спробувати знайти причину "зсередини". Ззаду там стоїть дві лінзи і між ними з'являється так звана пил (по суті це скляна відпрацювання від ворушіння стекол в трубках (тобто розбирати пора в будь-якому випадку). Іноді ці лінзи приклеєні на лак- разьедается оцтовою кислотою з шприца (без фанатизму). Я б спробував намочити різьблення ВДшкой з кручениями вперед-назад.
