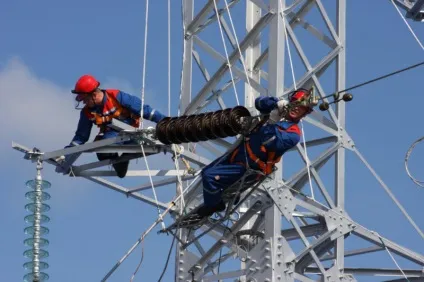

Ремонт повітряних ліній

Повітряні лінії (ПЛ) електропередачі - поки єдиний засіб для передачі електроенергії на далекі відстані. Застосування кабельних ліній для цієї мети неможливо, так як втрати електроенергії в них більше.

Залежно від відстані, на яке передається електроенергія, будується повітряна лінія відповідного класу напруги. Чим відстань більше, тим вище напруга вибирається, так як при цьому струм в лінії буде меншим. При цьому потужність втрат, що залежить квадратично від струму і лінійно - від опору проводів, теж зменшиться.

Після монтажу повітряна лінія передається експлуатуючій організації, завдання якої - утримувати її в справному та відповідному чинним нормам стані. Вимоги до експлуатації повітряних ліній викладені в Правилах технічної експлуатації електроустановок споживачів.

Види технічного обслуговування повітряних ліній

Технічне обслуговування ВЛ включає:

періодичні огляди;
позачергові огляди;
ремонтні роботи;
очистку зони відчуження від порослі.

Періодичність планових оглядів ЛЕП встановлюється особою, відповідальною на підприємстві за електрогосподарство, але проводиться не рідше одного разу на рік. Огляд ведеться з поверхні землі електромонтером, що проходить уздовж лінії. Вона при цьому знаходиться під напругою, так як в ході огляду не відбувається наближення до струмоведучих частин на відстань, небезпечне для життя.

В ході огляду перевіряється:

стан опор: вертикальність їх установки, відсутність тріщин в залізобетонних опорах, гниття - у дерев'яних;
стан фундаментів опор;
цілісність заземлюючих спусків до контурів заземлення;
наявність маркування на опорах, що забороняють плакатів;
провис проводів і його відповідність допустимим нормам;
наявність дерев на околиці охоронної зони ЛЕП, що загрожують при падінні пошкодження лінії;
висоту рослинності під ЛЕП, необхідність очищення від неї охоронної зони;
наявність несанкціонованих будівель в охоронній зоні ЛЕП;

Для детального розгляду елементів ПЛ, розташованих на відстані від поверхні землі, застосовуються біноклі, за допомогою них визначається:

стан ізоляторів лінії, відсутність на них сколів, забруднень, тріщин, обривів гірлянд;
стан проводів і їх з'єднань, відсутність обривів окремих дротів;
стан кінцевих кабельних муфт на кабельних лініях, підключених до проводів ЛЕП;
стан розрядників і обмежувачів перенапруги, встановлених на лінії;
стан комутаційної апаратури.

Результати оглядів ПЛ реєструються в журналі. Всі виявлені дефекти усуваються або при плановому виведення лінії в ремонт, або ВЛ ремонтується аварійно. Рішення про це приймає головний енергетик в залежності від серйозності і небезпеки виявленого дефекту.

Після бур, ураганів, налипання мокрого снігу, стихійних лих, аварійних відключень проводиться позаплановий огляд. При цьому обсяг перевірки - то ж, що і при плановому обході лінії.

Різновидом планових оглядів є верхової огляд. Для його проведення лінія виводиться в ремонт, з неї знімається напруга. Вибірково перевіряється електрообладнання частини опор. Для цього електромонтери піднімаються на ці опори і виробляють візуальну діагностику.

Огляд ізоляторів ПЛ

На лініях 35 кВ і вище періодичність встановлена не рідше одного разу на 5 років в зонах інтенсивного забруднення, а також для ліній, не старше 20 років. Решта лінії піддаються цьому огляду один раз в 10 років.

Для відновлення характеристик і властивостей електрообладнання ЛЕП виробляються капітальні ремонти. Залізобетонні і металеві опори ремонтуються не рідше 1 разу на 10 років, дерев'яні - в п'ять років. В ході ремонту повністю відновлюються їх характеристики, несправні деталі замінюються новими.

У міру зростання чагарнику в охоронній зоні ЛЕП його вирубують. Для цього з лінії знімається напруга, і бригада електромонтера методично вирубує його ділянку за ділянкою, укладаючи в купки поза охоронної зони ЛЕП. На протяжних трасах рослинність видаляється механізованим способом разом з корінням.

При виявленні на краю охоронної зони дерев, що загрожують при падінні обірвати дроти або пошкодити опори, за погодженням з лесоохраной організацією здійснюється їх планова вирубка. При цьому напруга з лінії також знімається, а валка дерев здійснюється спеціально навченими людьми з застосуванням всіх запобіжних заходів, що виключають їх падіння на проводи лінії.

Аварійні ремонти ЛЕП

Для організації аварійних ремонтів створюються оперативно-виїзні бригади (ОВБ). Вони комплектуються:

відповідним інструментом;
пристосуваннями для ремонтних робіт;
транспортом для доставки персоналу та інструменту до місця пошкодження;
засобами захисту;
засобами безпечного підйому на опори;
комплектом матеріалів, необхідних для проведення ремонтних робіт.

У завдання ОВБ входить виїзд до місця пошкодження і відновлення працездатності повітряної лінії. Безпека робіт забезпечується налагодженим взаємодією старшого електромонтера бригади і диспетчерською службою, в управлінні якої знаходиться лінія.

Ремонт проводів ПЛ

Види пошкоджень повітряних ліній:

руйнування або перекриття поверхні ізоляторів;
обриви проводів під дією вітру, старіння провідників, падіння дерев;
захлестиваніе проводів;
руйнування елементів опор або падіння опор.

Для визначення аварійної ділянки на протяжних лініях використовуються кошти визначення відстані до місця пошкодження. Об'їхати всю лінію в пошуках пошкодженого ізолятора або обірваного проводу неможливо, а час, витрачений на ремонт, і без того потрібно мінімізувати. Адже поки лінія знаходиться без напруги, споживачі залишаються без енергопостачання.

Перший метод заснований на вимірюванні струму і напруги в лінії в момент короткого замикання в ній. Вимірювання проводяться автоматично на обох кінцях лінії спеціальними пристроями. Потім за наявними даними розраховується відстань до місця пошкодження, визначається передбачуваний район на карті розташування ЛЕП. Ці дані з описом можливого характеру пошкодження передаються ОВБ. Сучасні засоби діагностики і фіксації режимів коротких замикань дозволяють отримувати ці дані автоматично, повідомляючи оператору кінцевий результат.

Мікропроцесорний пристрій для визначення місця пошкодження в ЛЕП

Другий метод заснований на використанні рефлектометрів - приладів для визначення відстані до пошкодження на відключеною лінії. Прилад підключається по черзі до пошкодженої і неушкодженим фаз. Він видає в лінію короткий сигнал, який, відбиваючись від неоднорідностей на її струмопроводах, повертається назад. Вимірюючи час від моменту подачі сигналу до його повернення, прилад визначає відстань до неоднорідності. Для порівняння і уточнення результатів, знімають показання на непошкоджених фазах, на яких прилад покаже відстань до кінця лінії.

Коротке замикання на повітряній лінії відключається релейним захистом, але після цього в роботу включається пристрій автоматичного повторного включення (АПВ). З витримкою за часом воно знову включає лінію в роботу. Пов'язано це з тим, що причини короткого замикання часом усуваються в ході аварії під дією електричної дуги, і обладнання знову виявляється працездатним. Якщо після спрацьовування АПВ замикання не відбулося, лінія залишається в роботі, якщо воно повторилося - лінію виводять в ремонт. Існують АПВ одноразового і багаторазового дії. а в деяких ситуаціях автоматика може його і заборонити.
