Як відремонтувати ВЧ динамік (пискавку)?

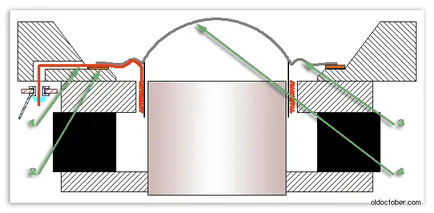

1. Висновок котушки.
2. Ізолююча прокладка.
3. Подивись (еластичне продовження купола).
4. Дифузор купольної конструкції (мембрана, діафрагма).

Ремонт пискавок відрізняється від ремонту ВЧ і НЧ динаміків хоча б уже тому, що у пискавок немає центрирующей шайби. Тому розбирання пискавок навіть з паперовим дифузором забирає набагато менше часу, ніж розбирання СЧ і НЧ динаміків.

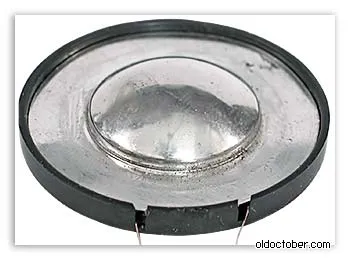

Часто в високочастотних динаміках замість картонного дифузора використовується мембрана, виготовлена ​​з синтетичних матеріалів. Мембрана має купольну форму і разом з підвісом являти собою монолітну конструкцію.

Така конструкція забезпечує мінімальну вагу і максимальну жорсткість рухомої системи, що необхідно для відтворення високих частот.

Через дуже малого ходу рухомої системи, значно спрощується процес центрування ВЧ головок. А в більшості пискавок з мембраною купольної конструкції центрування і зовсім забезпечується самою конструкцією динамічної головки.

У більшій частині пискавок, роль гнучких висновків виконують висновки котушки, тому їх укладанні слід приділити максимальну увагу. Одним з найпоширеніших дефектів якраз і є обрив цих висновків. Особливо це стосується пискавок великої потужності, у яких, як правило, і хід рухомої системи більше.

Іншим частим дефектом є пошкодження котушки, що іноді тягне за собою навіть руйнування гільзи. Причиною цього, найчастіше, буває перевантаження динаміка.

Справа в тому, що ВЧ головки мають порівняно невелику потужність. Наприклад, в 100-ватних трьохсмуговими АС, ВЧ динамік може бути розрахований на синусоїдальну потужність всього в 6-10 Ватт. Якщо така АС підключена до 100-ватний підсилювач, а користувач за допомогою темброблока або еквалайзера направить в ВЧ головку навіть половину всієї потужності підсилювача, то ВЧ динаміку тільки і залишиться, що пискнути в останній раз.

Для написання цього розділу, один забезпечив мене парою несправних ВЧ динаміків 4ГДВ-1. Динаміки ці вийшли з ладу через перевантаження, а в котушках при цьому відбулося межвитковое замикання.

Розбирання я почав з видалення розтруба, який кріпився на пластмасових засувках.

Краще за все піддаються ремонту пищалки, у яких дифузор кріпиться до корпусу гвинтами.

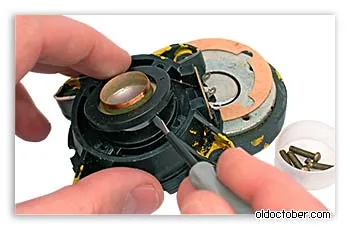

Після демонтажу чотирьох гвинтів М3, стало можливим відокремити від корпусу центрирующий пластмасовий фланець і звільнити рухливу систему динаміка.

Але, не завжди це зробити так само просто. Іноді підвіс підклеюють до елементів корпусу і тоді відокремлювати рухливу систему потрібно з максимальною обережністю.

В інших випадках, підвіс змащують який-небудь густим мастилом, щоб запобігти виникненню зайвих вібрацій при недостатньо щільно притиснутому підвісі.

В динаміці цієї конструкції не передбачені окремі гнучкі висновки і їх функції виконують висновки котушки.

Для підвищення надійності, висновки котушки закріплені вузької паперовою стрічкою.

Під фланці є поглиблення, в які вкладаються висновки котушки.

На цій картинці видно, що висновки котушки проходять через пази.

Перемотка котушки ВЧ динаміка виробляється точно так же, як і динаміків інших частотних діапазонів.

Правда в колекції моїх шаблонів не виявилося оправлення потрібного розміру, і я виготовив шаблон з електролітичного конденсатора відповідного діаметру. Як це зробити, детально описано тут.

Але, якщо у вас не дуже хороший зір, то доведеться використовувати додаткову оптику. Діаметр дроту, використовуваного для намотування котушок ВЧ динаміків зазвичай менше 0,1 мм.

Зокрема, котушка динаміка 4ГДВ-1 намотана дротом діаметром всього 0,08 мм. Я в таких випадках використовую бінокулярні окуляри з додатковими насадочними лінзами.

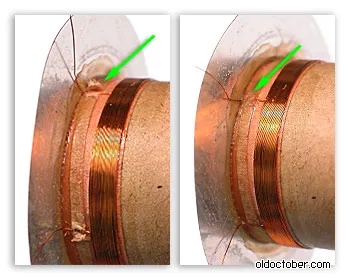

Паперова стрічка, що кріпить висновки котушки, виявилася приклеєною 88-им клеєм. Щоб не пошкодити гільзу, я при видаленні старої котушки розмочив клейове з'єднання тільки в тих місцях, де повинні були бути прокладені висновки котушки.

Після укладання висновків, я стулив кінці стрічки і проклеїти їх клеєм БФ.

У деяких пищалки висновки котушки підклеюються до підвісу. Це запобігає виникнення паразитного резонансу, який може прискорити руйнування висновків. При цьому потрібно використовувати найбільш еластичні клеї, такі як «Гумовий», «Еластосіл» і подібні.

Збірка динаміка виробляється в зворотному порядку і не становить труднощів, так як центрування рухомий системи забезпечується самою конструкцій динаміка.

Перед остаточною збіркою можна перевірити фазировку динаміка, так як, при такому малому ході рухомої системи, зробити це після складання складніше.

При правильній фазировке рухлива система повинна «вистрибнути» з корпусу.

Зачистити від лаку висновки котушки можна за допомогою теблеткі Аспірину. Тут я вже розповідав, як це можна зробити, а тут показував.

Сторінки 1 2 3 4 5 6 7 8

Олександр, «рідна» намотування цього динаміка виконана проводом діаметром 0,1 мм по лаку.
Якщо при цьому діаметр міді 0,08 мм, то за моїми розрахунками виходить загальне чисто витків 37. Так воно приблизно і є. Фотографію зробити не можу, але добре розглянув намотування через лінзу. Перший шар 20 витків, другий 16.
Зайдемо з іншого боку. Висоту намотування нічим заміряти з хорошою точністю, але вона трохи більше 2 мм (приблизно 2,2 мм). Тобто, 32 витка ніяк не можуть поміститися в одному шарі.
І для довідки, може, комусь стане в нагоді: висота магнітного зазору 3,5 мм.

Євген, не зовсім зрозумів звідки у вас ці дані?
На фотографії ясно видно що довжина котушки 3 мм. А при збільшенні фотографії можна легко порахувати кількість витків, їх там рівно 32.
