ремонт паяльника

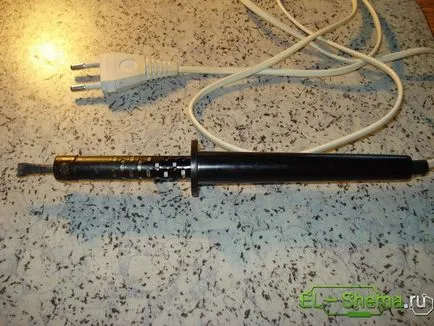

Фетишизмом грішать багато. Предмет обожнювання у кожного свій. Ризикну припустити, що у радіоаматорів це найчастіше паяльник. Ось і у мене був такий, поки не надумав зробити поліпшення - в розрив проводу поставив діод і до нього тумблер. Ну, цю раціоналізацію знають все і вже давно. Зручно, сподобалося. Ось тільки паяльник згорів. Уже через місяць. Зрозуміло, що збіг. Відремонтував - скріпив (обжав) кінці в місці перегорання шматочком мідної пластинки. А через місяць знову. Друга платівка в нагрівальному елементі не вмістилася. Минув рік. І ось витягуючи з плати імпортного телевізора імпульсний блок живлення, зрозумів, як можна дати друге життя вірному напарникові - якщо немає достатньої довжини цілої ніхромового дроту (а де її взяти діаметром 0,08 мм?) Для намотування нагрівального елементу на напругу 220V, то це можна зробити на меншу напругу, наприклад 110V, з наявних «обривків» (ніхрому адже треба менше).

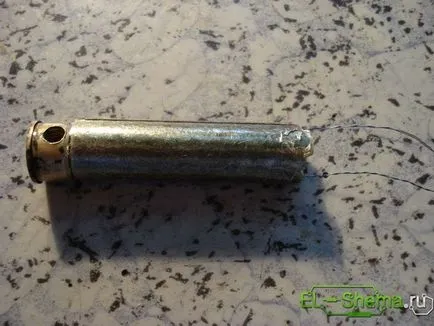

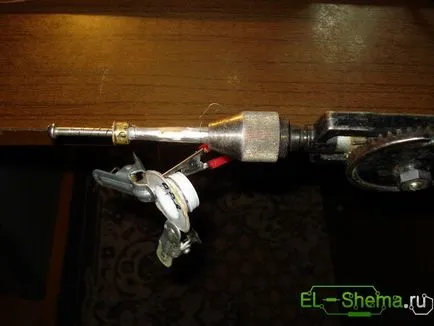

Для початку справив виміри і розрахунки. Заміряв опір наявного цілого шматка нихрома - 367 Ом. Вихідна напруга блоку живлення, взяв величину в 110V, розділив на 367 Ом і отримав величину необхідного струму - 0,3 А, помноживши яку на 110V дізнався розрахункову можливу потужність паяльника - 33W. Цілком достатньо. Наявну оправлення з намотаним поверх діелектриком (слюдою) помістив в патрон ручного дриля, примотано ніхром одним кінцем до проволочке- провіднику, а другий намотав на імпровізовану бобінку, прикріпив мати більшу вагу прищіпки.

Далі пішов процес намотування. Кількість спроб не лімітовано - поки не вийти.

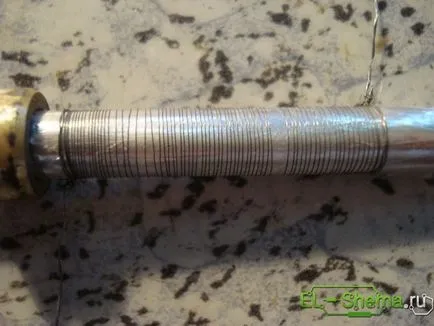

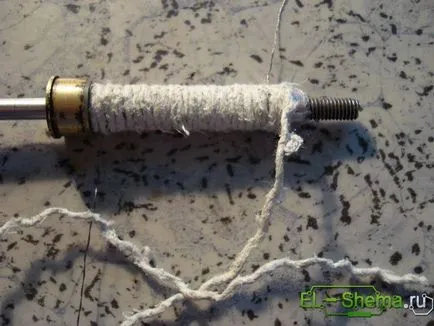

Це не ідеал, але. тут головне щоб витки не торкалися одне одного. Другий кінець нихрома до другої зволіканні - провідникові. Поверх нихрома знову діелектрик, звичайно треба слюду, але не було - на фото азбестовий шнур.

Провідники (зволікання) вигинаються в потрібному напрямку, дальній притискається до азбесту. Контакт між провідниками - тяганиною повинен бути виключений. Поверх знову діелектрик - слюда.

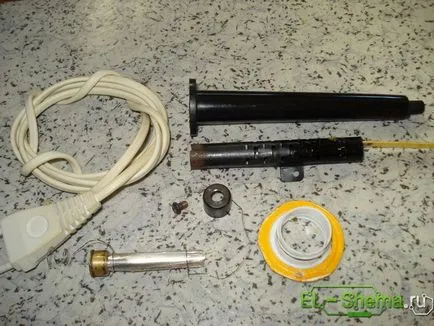

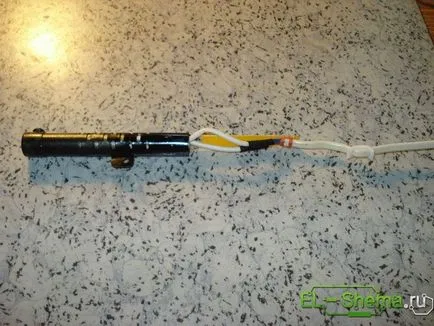

Потім все просто: протягуємо дріт, що йде від вилки через ручку паяльника і кожух, і з'єднуємо його жили за допомогою скручування з провідниками, контактуючими з ніхромом, попередньо вдягнувши на останні ізолятори, які на них і були до розбирання. Вставляємо все в кожух.

Кожух в ручку. Жало всередину оправлення нагрівального елементу.

Тепер обов'язково «продзвонити» штирі мережевої вилки щодо кожуха і жала паяльника! КОНТАКТУ БУТИ НЕ ПОВИННО.

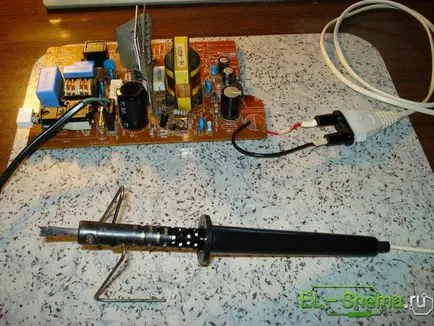

«Ходові» випробування пройшли успішно. Те, що включати цей паяльник тепер в розетку з 220 вольт не варто, звичайно ж, зрозуміло всім. А плавне регулювання температури, при необхідності, збирається за цією схемою. З побажанням успіху, Babay. Україна, Чернівці.
