Як зробити водопровід для дачі з колодязя своїми руками зимовий водопостачання, схема і пристрій
Центральне постачання води є далеко не в кожному дачному селищі, і багато власників заміських будинків споруджують водопровід на дачі з колодязя.
пристрій водопроводу
Облаштування водопостачання для дачі цього типу можливо лише при наявності свердловини або колодязя. На відміну від водопроводу з свердловини, водопровід з колодязя має багато переваг:
- Найчастіше водоносні шляху покриваються мулом, але почистити цей водопровід набагато простіше, ніж систему зі свердловини. Досить тільки відра і лопати;
- Кринична вода, як правило, має набагато менше різних шкідливих домішок, на відміну від водозабору з свердловини. Це пояснюється якістю пластів води, але, в будь-якому випадку необхідно використовувати водні фільтри, як для води з колодязя, так і зі свердловини;
- Під час консервації, в зимовий період, рідина в колодязної системі проходить тільки в колодязь, а в системі з свердловини вода проходить, як в саму свердловину, так в систему каналізації;
- Ще однією важливою перевагою колодязного постачання водою, на відміну системи зі свердловини, є декоративність колодязя. Це можлива не тільки звичайна сіра конструкція з бетону, але і справжній витвір мистецтва, яке зможе прикрасити будь-яку присадибну територію;
- Колодязне постачання води, як правило, використовує погружной насос, який, якщо необхідно, можна буде легко замінити або полагодити. Для того щоб підняти його на поверхню, відключають магнітний клапан, а потім, за допомогою троса, піднімають обладнання наверх;
- У разі, коли в приватному будинку пропадає електроенергія, з колодязя можна підняти воду і руками;
- У деяких районах облаштування свердловини можливо лише після отримання дозволу, колодязь ж може спорудити на будь-якій ділянці.
Якщо вам необхідно дізнатися, як зробити водопровід на дачі своїми руками, то потрібно визначити основні складові системи водопостачання. Розводка водопроводу складається з таких елементів:
- гідроакумулятор;
- насос;
- накопичувальні ємності;
- водонапірна реле;
- труби водопостачання і так далі.
Колодязне постачання води - це досить економічний варіант, тим більше, якщо поставити зовнішній насос. Але ефективний колодязь лише тоді, коли відстань між джерелом води і житловим приміщенням відносно невелика. Труби для системи бажано вибирати металопластикові або пластикові, оскільки в металевих через певний час з'явиться іржа, тобто, колір і смак води зіпсуються.
Що щодо вибору матеріалу безпосередньо для колодязя, то найчастіше використовують цеглу, Ж / Б кільця, дерево або камінь. Найбільш зручними і недорогими варіантами є цегляна кладка і бетонні кільця.
схеми водопостачання
Схема повинна містити повну інформацію про всі важливі елементи - насосі, трубах, бойлері, гидроаккумуляторе, колекторах, фільтрах очищення води, а також місцях забору води.
Креслення майбутньої системи бажано робити в масштабі, щоб було можна без праці з'ясувати витрата всіх елементів і будматеріалів. Перед тим як буде складатися схема, потрібно визначитися, яким чином буде споруджена розводка в будинку. Розводки можуть бути дві:
- Колекторна розводка - в цьому випадку до кожної точки під'єднують окрему трубу, в результаті цього тиск в кожній трубі буде однаковим;
- Послідовна розводка - підійде для невеликої дачі, де будуть проживати не більше двох осіб. Це найпростіша схема підключення, в цьому випадку уздовж будинку укладають основну трубу, від неї відводять за допомогою трійників точки забору води. Якщо в будинку одночасно включать воду відразу в декількох місцях, то натиск води значно падає.
Спорудження водопроводу на дачі першого типу буде коштувати набагато дорожче, оскільки труб піде набагато більше, але дана схема підключення зручніше, тим більше, на дачі або в заміському будинку з великою площею, коли одночасно проживають декілька людей.
Установка колодязного водопостачання на дачі
Крім цього, цей тип насоса набагато економічніше, на відміну від інших, його продуктивність цілком достатня, а використовувати його можна навіть в глибокому колодязі. Потужність і виробника цього обладнання вибирають з урахуванням глибини і умов, де він буде використовуватися.
Після насоса встановлюють зливний клапан, він зобов'язаний розташовуватися внизу всієї системи. Якщо колодязь глибиною понад 8 метрів, то надходять по-іншому.
У будинку встановлюють зворотний клапан, а перед ним - обхідний пристрій із засувкою. Коли дана засувка відкрита, то з трубопроводу виходить вакуум, і вода виходить.
Під час використання насосу процес консервації, якщо він потрібен, набагато спрощується. При відкритті зливного клапана, вся вода виходить з системи. Коли ж ви використовуєте поверхневий насос, то воду в даному випадку необхідно з його корпусу зливати власноруч, а при подальшому запуску системи - заповнити водою насос.
Занурювальне обладнання розміщують на відстань не менше 0,9 метра від дна колодязя, а зливний клапан встановлюють не нижче 2,5 метрів від поверхні землі.
Для того щоб рідина повністю виходила через клапан, частина трубопроводу, що знаходиться під землею, має встановлюватися з ухилом до джерела води.
Що щодо вибору труб для цієї системи, то професіонали рекомендують вибирати поліпропіленові вироби, вони досить доступні, екологічні, легкі в установці, мають високу міцність.
Щоб прокласти труби, роблять траншеї, їх глибина буде залежати від того, в який час ви будете використовувати ваш трубопровід. Якщо водозабір буде лише в теплу пору року, то можна укласти труби на глибині один метр.
Коли ж ця система вам потрібно цілий рік, то труби повинні бути укладені нижче рівня промерзання грунту. В середньому регіоні цей показник дорівнює приблизно 2 метрів.
У будь-якому випадку, необхідно подбати про утеплення труб, щоб можна було використовувати водопровід в зимовий період. Біля відрізка труби, який знаходиться в холодній зоні, прокладають нагрівальний кабель, який захищає труби від промерзання.
Подає труба також грає роль зливної труби. тому система подачі води повинна мати нахил в її сторону.

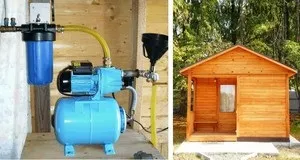

Для того щоб при зупинці і запуску насоса не було значних перепадів тиску, схема трубопроводу зобов'язана в себе включати гідроакумулятор, він зробить роботу системи надійної і стабільної. Гидроаккумулятор захищає трубопровід від гідравлічного удару. Крім цього, навіть якщо у вас на дачі будуть перебої з електрикою, то вода буде подаватися ще певний час.
Тиск в системі повинно постійно перебувати в діапазоні 3-4,5 атм. для цього встановлюється реле тиску, яке неодмінно повинно знаходитися в системі. Його монтують біля гідроакумулятора. Коли при роботі тиск досягає критичного значення, то реле вимикає насос. Якщо тиск знижується, то реле знову включить закачування води.
Сухе реле - також важливий елемент, воно відіграє роль запобіжника. Дане реле включається, коли рівень води в колодязі знижується до мінімального рівня. Тоді сухе реле вимикає насос, щоб в системі не сталася аварія.
Після гідроакумулятора ставиться трійник, обладнаний запірним механізмом. Даний елемент розділить воду на питну і технічну, потім її розподілить за призначенням.
Потім питна вода проходить через кілька фільтрів очищення. Наступний трійник розділить воду на холодну і гарячу.
Далі холодна труба підключається до колектора з запорами, друга труба приєднується до нагрівача, потім гаряча вода розходиться по житлових приміщень за допомогою колектора.
Найчастіше облаштування водопостачання на дачі відбувається за допомогою водонапірної бака з металевих баків або бочок. Водонапірні бак встановлюють на горищі або естакаді будинку, в разі, якщо зимовий водопровід, то бак необхідно утеплити.
Велику увагу необхідно приділити якості утеплювача для бочок. потрібно, щоб його частинки не забруднює воду. Бак має бути герметично закритим. До баку прикріплюють контрольний шланг, для того щоб вода не виливалася з ємності.
Літній і зимовий спосіб водопостачання
- Пристрій зимової системи подачі води, вона може працювати як періодично, так і постійно;
- Пристрій річного водопроводу, він зможе працювати лише в теплу пору.
Який би варіант ви не вибрали, неодмінною умовою є наявність на дачі електрики.
літній водопостачання
Існує два варіанти підключення цього водопроводу - розбірний і постійний. При останньому способі укладання трубопроводу проходить в землі, а назовні виводять водорозбірні канали.
В даному випадку труби прокладаються не в глибокі траншеї, вони знаходяться майже на поверхні, трохи присипані землею. При цій системі точки водозабору можна зробити в будь-якому зручному вам місці. Особливістю цієї системи є необхідність укладання труб з нахилом в сторону, де знаходиться точка зливу води - тобто, найнижча точка водопроводу.
Якщо не дотримуватися цього правила, то в трубопроводі почне застоюватися вода, яка при холоді їх зможе розірвати.
Розбірна система трубопроводу досить проста в монтажі. Монтувати її необхідно в теплу погоду, і прибирати перед приходом морозів. Система складається з шлангів і трубок. покладених поверх землі. Для того щоб конструкція була надійною і міцною, труби необхідно з'єднувати оцинкованими або пластмасовими перехідниками, деталі треба неодмінно армувати.
зимове водопостачання
Спочатку необхідно підключити насос до електричної мережі. Деякі майстри укладають труби і кабель в єдиний кожух, він захищає їх від різних пошкоджень і промерзання взимку. Але для того щоб труби з водою не замерзали навіть у люті морози, їх необхідно прокладати нижче рівня промерзання грунту.
Якщо зробити глибоку траншею для прокладки труб у вас з якихось причин не виходить, то в цьому випадку виройте траншею глибиною 70 см і покладений трубопровід засипте утеплювачем шаром 45 см. В ролі утеплювального шару можна вибрати шлак, пенопластовую крихту або керамзит. Крім цього, зверху на труби можна укласти нагрівальний кабель, він досить ефективний в роботі, але досить дорого коштує.

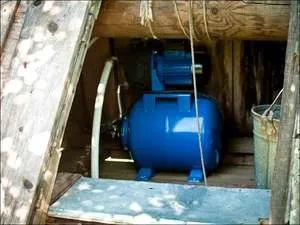

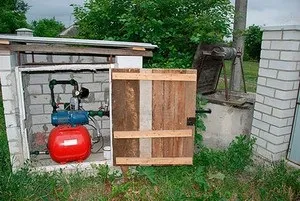

Для того щоб з'єднати труби і насос вам буде необхідний приямок. Як правило, його розміри складають 80х80 см, а глибина - один метр. Стінки даної конструкції обкладають дошками або цеглою, а дно покривають бетоном або щебенем. У приямку підключається трубопровід і встановлюється насос. Приямок також необхідно ретельно утеплити, щоб не допустити промерзання.
Зимовий трубопровід обов'язково необхідно обладнати системою консервації. Якщо в зимовий період мешканці їдуть з дачі, то вода з труб неодмінно спускається, щоб система збереглася в робочому стані. Повторне включення системи буде нескладним.
Водопровід на дачі вже давно є необхідністю. Потрібно тільки один раз витратитися і виконати все як годиться. Правильна технологія виконання робіт, якісні матеріали та безперебійне водопостачання вам гарантовано.
