Крани з одним важелем стрімко витісняють традиційні вентильні пристрої в квартирах і будинках. Але як не зручна така сучасна сантехніка, періодично вона виходить з ладу з різних причин. Щоб не витрачатися кожен раз на покупку нового крана, має сенс розібратися з причинами поломок і освоїти самостійний ремонт змішувача одноважеля.

Особливості пристрою таких приладів

Кульовий, змішувач, джойстіковий, шарнірний - все це назви змішувача, який управляється тільки одним важелем. Використовувати такий кран просто і зручно: рух важеля по вертикалі регулює величину потоку води, а поворотом по горизонталі встановлюють відповідну температуру.

Ця схема дозволяє зрозуміти принцип роботи одноважільного змішувача: зміна розмірів отвору для гарячої, холодної і змішаної води дозволяє регулювати її температуру і натиск всього парою рухів

Внутрішній устрій змішувачів з одним важелем зазвичай буває двох типів: кульовий механізм або керамічний картридж. Центром конструкції кульового механізму є кругла камера змішувача. Вона виглядає як порожній металева кулька, в якому виконані три отвори.

В один з отворів надходить холодна вода, а в інший отвір - гаряча. Усередині камери потоки змішуються і потім надходять на третій отвір, яке пов'язане з виливом змішувача. Керуючий важіль пересуває кульку таким чином, щоб регулювати просвіти в цих отворах, тобто змінювати кількість гарячої та холодної води, що надходить в змішувальну камеру, і розміри вихідного потоку.

Керамічний картридж складається з двох або трьох пластин. У нижній частині, як і в кульовому змішувачі, є три отвори з точно такими ж функціями: гаряча вода, холодна вода, змішаний потік. А ось змішування гарячої і холодної води виконується у верхній частині пристрою.

Працюють змішувачі обох типів приблизно однаково, але ось на умови експлуатації реагують по-різному. Наприклад, в керамічному картриджі практично ніколи не накопичується вапняковий наліт. Справа в тому, що пластини в такому пристрої прітерти один до одного дуже щільно, розмір зазору можна порівняти з параметрами молекули.

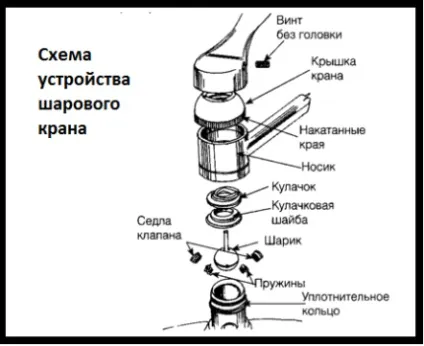

На цій схемі детально представлено пристрій кульового змішувача крана. Інформація про окремі елементи пристрою допомагає зрозуміти порядок його розбирання та збирання

Але ось з піском та іншими механічними забрудненнями кераміка "не дружить". Невелика піщинка, що потрапила в порожнину змішувача, може привести до відколу на керамічних елементах, і весь картридж доведеться замінити. Металевого кульці пісок практично не страшний, але для нальоту тут майже немає ніяких перешкод.

Слабке місце змішувачів з одним важелем - гумові прокладки. При будь-якому розкладі ці елементи доведеться замінювати не рідше ніж кожні два роки. Деякі покупці нарікають не проблеми з точністю настройки температури. Це явище характерне для недорогих моделей з малим кутом регулювання. Такі пристрої і ламаються значно частіше.

Як розібрати змішувач кран?

Дуже часто проблеми з такими змішувачами виникають через поломки їх внутрішнього механізму. Алгоритм дій в цьому випадку досить простий: кран необхідно розібрати, вийняти зіпсований механізм, замінити його новим, справним елементом, зібрати пристрій в зворотному порядку.

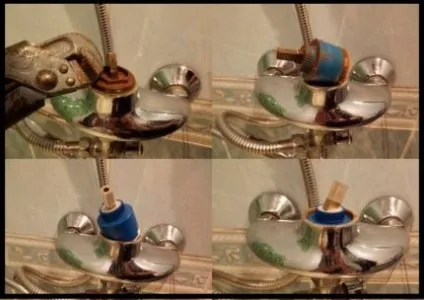

На цій схемі детально представлений порядок розбирання одноважільного змішувача з керамічним картриджем. Для проведення робіт знадобиться тільки викрутка і розвідний ключ

Це не дуже складна процедура, але всі операції слід виконувати дуже уважно і акуратно. Спочатку, звичайно ж, потрібно перекрити труби холодної і гарячої води, що ведуть до змішувача. Щоб розібрати кульовий кран, необхідно:

• За допомогою викрутки зняти декоративну заглушку.
• Відкрутити і прибрати фіксуючий гвинт.
• Відкрутити і зняти декоративну гайку, яка виконує роль кришки корпусу змішувача.
• Відкрутити гайку, яка утримує в правильному положенні механізм змішувача.
• Вийняти з корпусу крана картридж або кульовий механізм.

Щоб зняти декоративну заглушку, використовують звичайну викрутку. Діяти слід акуратно, щоб не пошкодити елемент. Щоб відкрутити фіксуючий гвинт ручки змішувача, можна використовувати шестигранник. У деяких моделях ручка прилягає досить щільно. Її можна підчепити кінцем викрутки.

Кришка змішувача з важелем іноді прилягає дуже щільно, щоб її зняти, можна іспользловать викрутку. Роботи слід проводити акуратно, щоб не подряпати корпус

Кришку корпусу змішувача не складно зняти руками без допомоги спеціальних інструментів. А ось фіксуючу гайку усередині змішувача зручніше відкручувати розвідним ключем. Після цього вийняти внутрішній механізм крана буде не складно.

Слід пам'ятати, що розміри цих елементів варіюються в досить широкому діапазоні. Висота штока може істотно відрізнятися, як і діаметр картриджа. Зустрічаються також різні варіанти посадкової частини механізму. Тому досвідчені майстри рідко набувають нового картридж заздалегідь.

Гайку, яка фіксує положення керамічного картриджа всередині змішувача, слід акуратно відкрутити за допомогою звичайного або розвідного ключа

Набагато ефективніше буде призупинити ремонтні роботи на цьому етапі, взяти зіпсовану "начинку" змішувача крана і відправитися з нею в магазин сантехніки, щоб купити такий самий за розмірами і влаштуванню елемент.

В силу конструктивних особливостей механізму його не можна якимось чином підігнати або пристосувати, потрібно точний збіг всіх параметрів.

Не всі керамічні картриджі мають однакові розміри і конфігурацію. Щоб правильно вибрати відповідне пристрій, потрібно взяти зіпсований картридж в магазин сантехніки

Після придбання нового картриджа всі роботи виконують в зворотному порядку: встановлюють картридж, надягають зверху регулювальний шток, фіксують його гвинтом і закривають його декоративної заглушкою. На заглушці зазвичай позначений напрямок обертання для холодної і гарячої води, цей момент потрібно врахувати під час установки.

Якщо керамічний картридж одноважільного змішувача виявився засміченим або зіпсованим, його просто слід замінити новим елементом, промивка зазвичай не допомагає

При монтажі кульового механізму недосвідчені сантехніки іноді плутають розташування отворів і ставлять механізм неправильно. В результаті і працювати після установки такий механізм буде некоректно. Тому після розбирання крана слід уважно оглянути кульку і запам'ятати його правильне положення, щоб надалі діяти правильно.

Огляд поширених поломок

Заміна картриджа або кульового механізму - це тільки один спосіб відремонтувати змішувач кран. Існують і інші поломки пристроїв цього типу, для усунення яких знадобляться різні засоби і методи. Найпоширенішими проблемами, пов'язаними з джойстикового змішувачами, вважаються:

• тріснутий корпус пристрою;
• засмітився аератор;
• проблеми з подають трубами або гнучким шлангом;
• неправильне положення або знос гумових прокладок;
• підтікання води через лійку душу;
• неполадки з перемикачем потоку на душовою шланг.

Зазвичай діагностувати проблему відносно не складно, оскільки кожної ситуації відповідають характерні симптоми. Іноді доводиться одночасно усувати кілька поломок. Це зазвичай відбувається при використанні неякісної сантехніки або недотриманні умов експлуатації змішувача, що призводить до підвищених навантажень.

Тріщина в корпусі пристрою

Якщо з-під змішувача витікає вода, висока ймовірність, що його корпус десь тріснув або продірявився. Така ситуація може виникнути раптово, наприклад, якщо на змішувач випадково упустили якийсь важкий предмет. Іноді зазори виникають поступово, під впливом дії води протягом тривалого часу.

У будь-якому випадку повністю усунути таку поломку практично неможливо. Найнадійніший спосіб ремонту полягає в повній заміні корпусу пристрою, але зазвичай старий змішувач просто демонтують і встановлюють нову модель. В якості тимчасового заходу використовують герметик.

Зазвичай тріщину просто замазують зверху відповідним складом, наприклад, "холодним зварюванням". Перед початком робіт слід вивчити інструкцію з використання герметика, і точно дотримати рекомендації виробника. Але виглядати змішувач, відремонтований такими методами, буде вельми непрезентабельно. Згодом герметик розкришиться, повторювати ремонт доведеться знову і знову. Тому після закладення тріщини слід відразу ж запланувати покупку і установку нового змішувача.

Заміна зношеної прокладки

Якщо змішувач протікає знизу, а його корпус не має тріщин, можливо, зносилися прокладки між краном і гнучкими водопровідними шлангами. Цю проблему усунути відносно не складно. Для початку слід перекрити надходження гарячої і холодної води до змішувача.

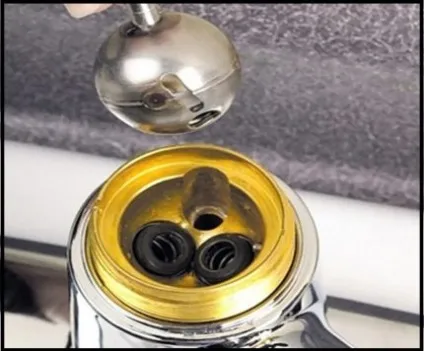

Якщо гумові прокладки під кульовим механізмом змішувача зносилися або встановлені неправильно, кран може сильно шуміти і навіть протікати

При цьому в самому змішувачі все ж залишиться деяка кількість води. Потрібно відкрити кран і спустити цю воду. Тепер слід від'єднати шланги, по яких вода надходить у змішувач. Тут теж є залишки води, тому внизу слід поставити відро, не завадить і ганчір'я, щоб зібрати випадково пролиту воду.

Коли гнучкі підводи від'єднані, потрібно відкрутити фіксуючу гайку, яка знаходиться під мийкою і утримує змішувач в правильному положенні. Під гайкою і знаходиться прокладка. Якщо вона виглядає зношеною, потрісканої або деформованої, швидше за все, це і є причиною течі.

Такі прокладки продаються в будь-якому магазині сантехніки або можна вирізати відповідний елемент зі шматка гуми. Перед установкою прокладки рекомендується очистити місце монтажу від скупчилися забруднень. Потім потрібно зібрати систему в зворотному порядку: затягнути фіксуючу гайку, підключити гнучкі підводи, відновити подачу води. Після цього потрібно відкрити кран, щоб перевірити роботу приладу.

Проблеми з аератором

Невелика насадка, надіта на виливши змішувача, розсікає потік води на окремі струмки і штучно збільшує його обсяг. Отвори в цій насадці невеликі, якщо водопровідна вода містить забруднення, вони можуть легко засмітитися. Іноді проблеми виникають через те, що аератор просто заіржавів.

Аератор - насадка на виливши змішувача - може засмітитися, що призводить до зменшення потоку води. Допомагає вирішити проблему промивка аератора або його заміна

Характерна ознака цієї проблеми - зниження напору води в якійсь одній точці, наприклад, на кухні. У той же час з інших кранів вода надходить в колишній кількості. Якщо аератор зняли, і після цього потік води з змішувача помітно збільшився, то причину поломки можна вважати точно встановленої.

Вирішити цю проблему дуже просто. Зазвичай аератор легко відкрутити від виливу. Після цього його потрібно промити або видалити забруднення іншим способом. Можна навіть встановити новий аератор, якщо така можливість є. Після цього колишній напір води відновиться. Деякі відмовляються від використання аератора, але в такому випадку користуватися змішувачем буде не так комфортно.

Якщо засмітилися труби

Аератор в порядку, а натиск потоку помітно ослаб? Майже напевно засмітилися труби або гнучкі підводи, за якими на змішувач надходить гаряча і холодна вода. Ця проблема особливо характерна для старих водопровідних систем з металевими трубами. У процесі корозії частинки металу скупчуються всередині, зменшуючи або повністю перекриваючи просвіт.

Якщо гнучкі шланги, по яких до змішувача подається холодна і гаряча вода, засмітилися, їх потрібно зняти і прочистити або замінити новими

Спочатку слід перекрити воду, а потім приступити до усунення поломки. З гнучкими шлангами все дуже просто. Їх потрібно зняти, промити, прочистити і встановити заново. Якщо ж забруднення дуже серйозні, можна просто поставити нові шланги. З трубами все трохи складніше. Для їх прочищення використовують трос- "змійку".

При цьому частина труби, в якій скупчилися забруднення, слід від'єднати від водопровідної системи, а після прочищення - встановити на місце. Іноді така ділянка водопроводу замінюють і монтують нові конструкції. Якщо труби старі і забруднюються часто, має сенс подумати про модернізацію водопровідної системи та встановлення пластикових труб, які набагато менше схильні до корозії, ніж металеві конструкції.

Змішувач у ванній кімнаті

На борту ванній зазвичай встановлюють складніший по конструкції змішувач, ніж на кухні, оскільки тут крім звичайного виливу використовують лійку для душа. До проблем, які описані вище, додаються поломки, пов'язані з механізмом перемикання потоку води з виливу на душову лійку і назад.

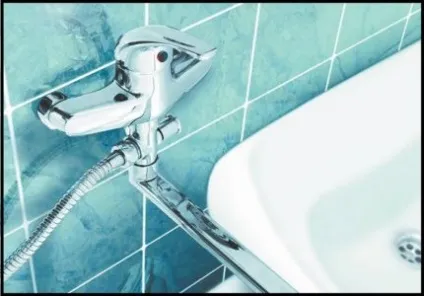

Одноважільний змішувач, призначений для установки на бортик ванни, доповнений механізмом перемикання потоку на душову лійку. Якщо прокладки цього механізму зношені, їх необхідно замінити

Буває, що вода потроху підтікає через лійку душу. Це говорить про знос верхньої прокладки пристрою. Усунути проблему відносно не складно. Потрібно зняти фіксуючу гайку і душовою шланг, який вона утримує. Таким чином буде забезпечено доступ до верхньої прокладці.

Цей елемент виймають і замінюють новим, який можна купити або навіть вирізати з гумового полотна, товщина якого становить близько трьох-чотирьох міліметрів. Звичайно, місце установки нової прокладки слід очистити від накопичених забруднень. Після ремонту змішувача у ванній кімнаті душової шланг встановлюють на місце і перевіряють роботу змішувача.

Але якщо проблеми виникають з прокладкою, яка розташована в нижній частині змішувача, виправити поломку буде трохи складніше. Зовні така неполадка виражається в тому, що важіль управління лійкою душа не утримується в правильному положенні і опускається, перешкоджаючи переключенню води.

Спочатку потрібно перекрити подачу гарячої і холодної води до крану ванної кімнати, потім відкрутити гайку і зняти лійку душу. Потім послідовно демонтують перехідник і виливши змішувача. Щоб дістатися до розташованої знизу прокладки, доведеться вийняти всю "начинку" змішувача. Після цього прокладку замінюють і збирають пристрій в зворотному порядку.

Буває так, що прокладки не зносилися, але вони не підходять за розміром або встановлені неправильно. Це поширене явище, якщо прокладки вирізані вручну. Якщо при відкриванні води змішувач починає сильно шуміти, має сенс перевірити стан прокладок. Зазвичай їх досить обрізати або просто трохи змінити їх положення. Якщо прокладки не винні, додатковий шумовий ефект зазвичай вдається усунути шляхом установки фільтрів.

Як попередити несправності?

Стан змішувача і термін його служби залежить від декількох факторів:

• якості водопровідної води;
• правильного монтажу системи водопроводу ,;
• якості конкретної моделі змішувача.

Недорогі змішувачі можуть виглядати привабливо, але термін їх експлуатації невеликий. Корпус і внутрішній механізм, виконаний з неякісних матеріалів, виходить з ладу швидко і часто. Якість води і пристрій водопровідної системи - взаємозалежні чинники. Як тільки огріхи в монтажі труб стають очевидними, їх необхідно негайно усунути.

Наявність фільтрів грубої очистки може помітно збільшити термін експлуатації змішувача одноважеля. Не варто нехтувати цим корисним пристроєм. Жорсткість води необхідно враховувати ще на етапі покупки приладу. На упаковці та / або в паспорті змішувача вказано, на яку жорсткість води розраховано виріб. Слід співвіднести ці дані з відомостями про якість води у власному будинку.

Аератор - ще один корисний фактор, здатний позитивно вплинути на стан змішувача. Пристрій розсікає потік води на окремі струмені, що візуально збільшує обсяг потоку. Це дозволяє зменшити кількість води, що надходить через змішувач, що приводить до економії води і ресурсу пристрою.
