Ремонт коробки передач ваз-2109
Ремонт коробки передач ВАЗ-2109 включає наступні етапи:
1. Знімаємо КПП з ВАЗ-2109. Очищаємо її від бруду за допомогою солярки і ганчірки.

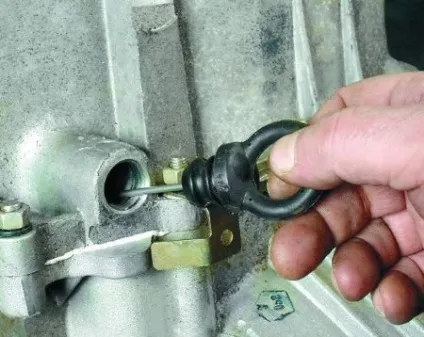

2. Виймаємо щуп рівня масла з КПП.

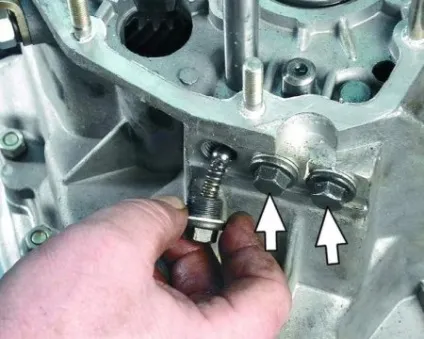

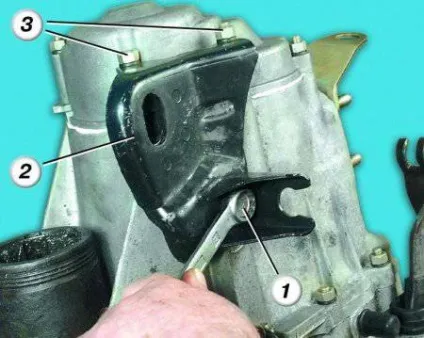

3. Встановлюємо КПП картер зчеплення вертикально, відкрутивши болт 1 і 2 гайки 3 кріплення кронштейна троса зчеплення. Знімаємо кронштейн 2 троса зчеплення з КПП.

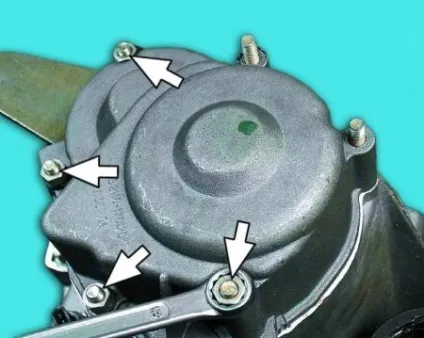

4. Відкручуємо інші 4 гайки кріплення задньої кришки.

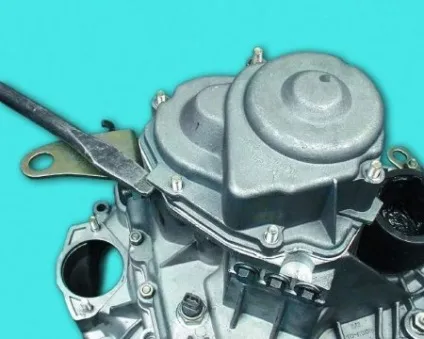

5. Знімаємо задню кришку.

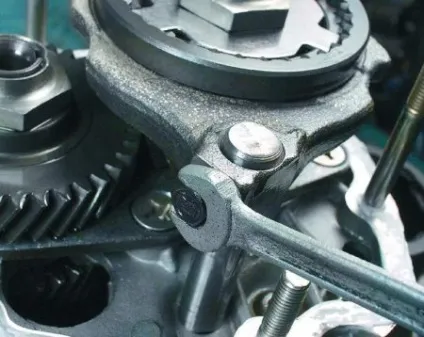

6. Відкручуємо болт кріплення вилки 5-й передачі.
7. Зафіксуємо вали КПП від провертання.

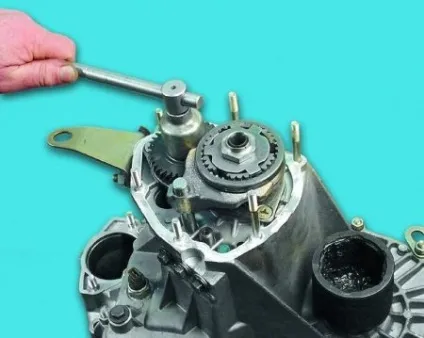

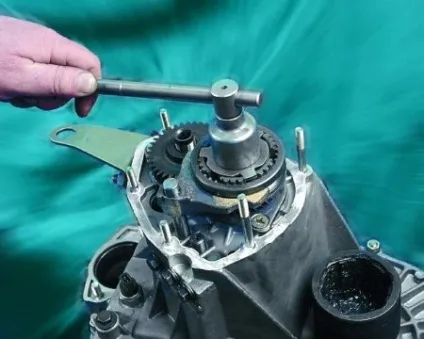

8. Відкручуємо гайку кріплення первинного вала.
9. Відкручуємо гайку кріплення вторинного вала.

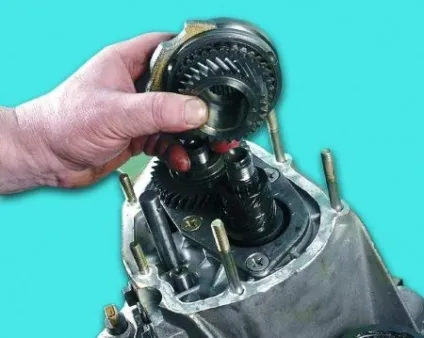

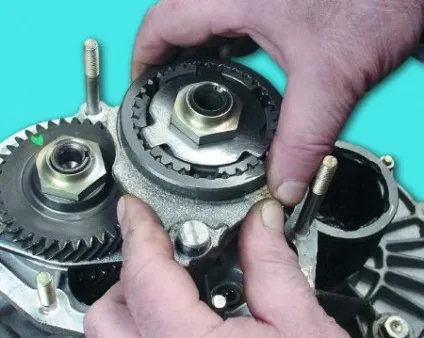

10. Знімаємо шестерню 5-й передачі разом з синхронізатором і виделкою з вторинного валу.
11. Знімаємо з синхронізатора наполегливу пластину і виймаємо з паза муфти вилку.

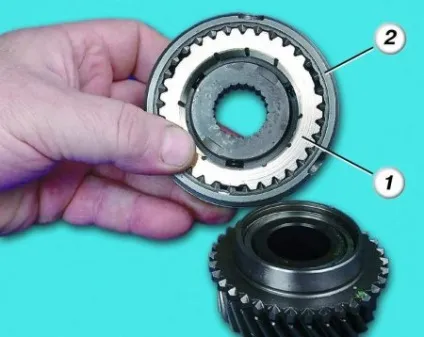

12. Знімаємо шестерню 5-й передачі з синхронізатора з кільцем 1.

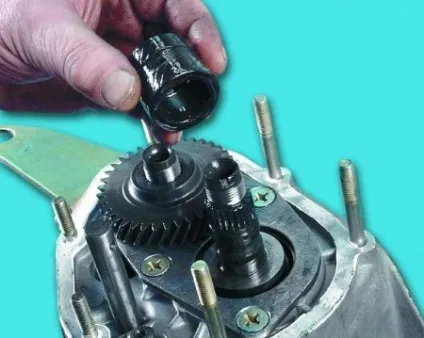

13. Знімаємо втулку з вторинного валу.

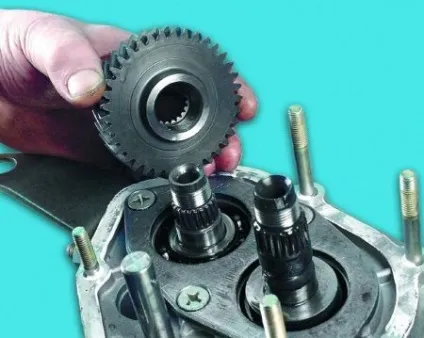

14. Знімаємо шестерню 5-й передачі з первинного вала.

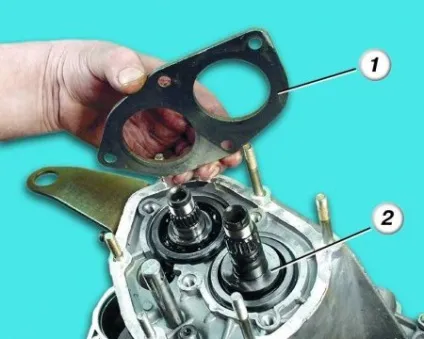

15. Відкручуємо чотири гвинта з використанням ударної викрутки і знімаємо наполегливу шайбу 2 з вторинного валу.

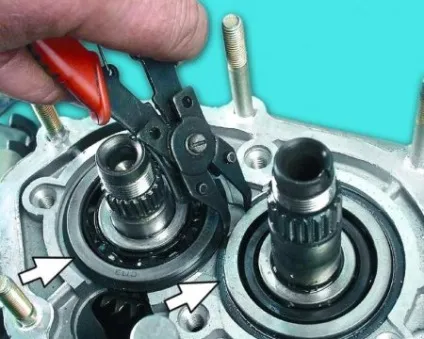

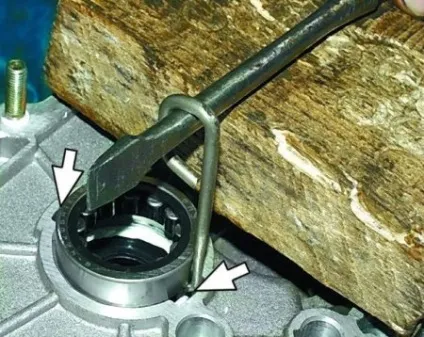

16. Знімаємо стопорні кільця підшипників валів.

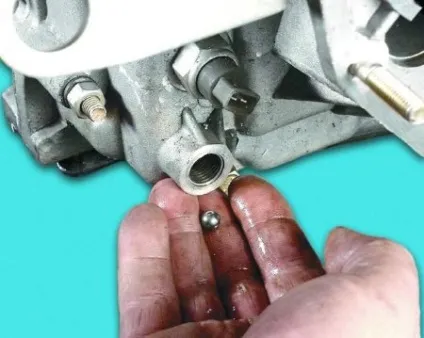

17. Відкручуємо 3 пробки фіксаторів і обережно витягаємо кульки фіксаторів.

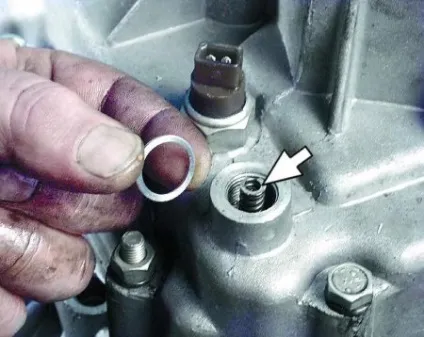

18. Відкручуємо пробку фіксатора заднього ходу, знімаємо кільце ущільнювача і витягаємо фіксатор.
19. Витягуємо кулька фіксатора, нахиливши коробку.

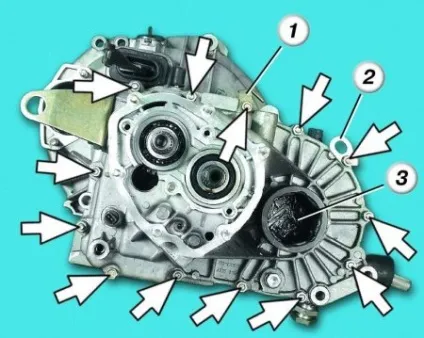

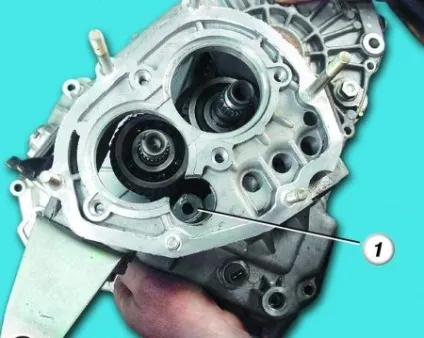

20. Відкручуємо 12 гайок і болт кріплення картера КПП.

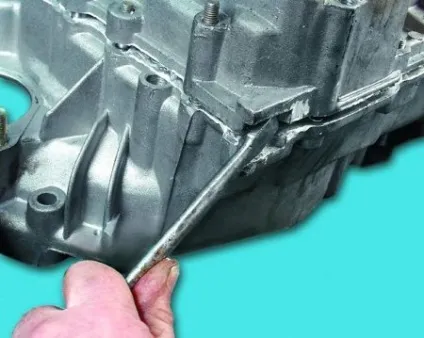

21. Отделяем картер КПП від картера зчеплення, вставивши викрутку в пази
22. Знімаємо картер коробки передач з картера зчеплення.

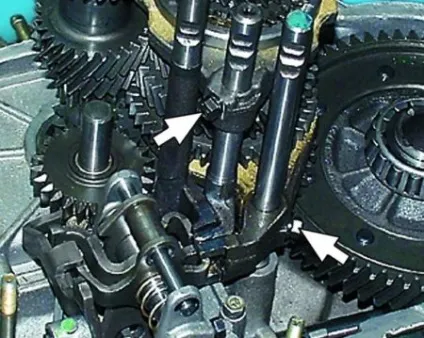

23. Відкручуємо болти вилок перемикання передач 1-2-й і 3-4-й.

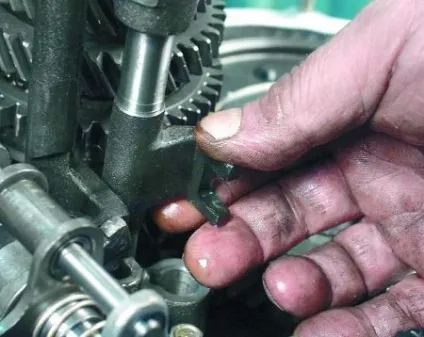

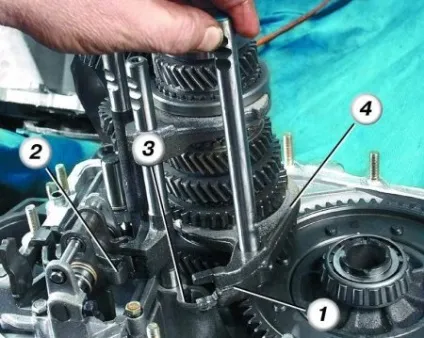

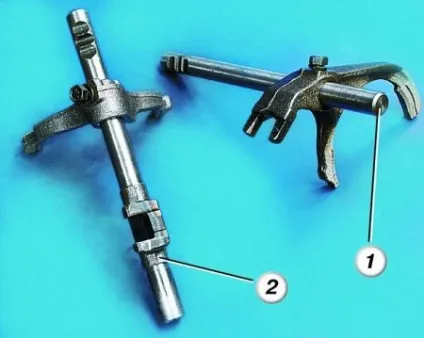

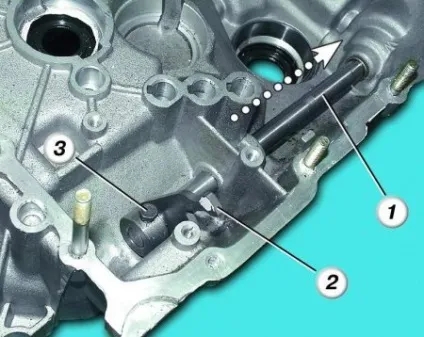

24. Піднімаємо шток перемикання 1-2-й передач, він вийде з опори 3, потім повертаємо проти годинникової стрілки, вийде його головка 1 із зачеплення з блокувальною скобою.
25. Поверніть шток перемикання 3-4-й передач і знімаємо шток з вилкою.
26. Повертаємо шток включення 5-й передачі і знімаємо шток.

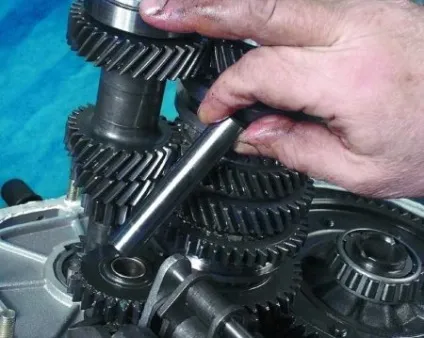

27. Виймаємо вісь шестерні заднього ходу.

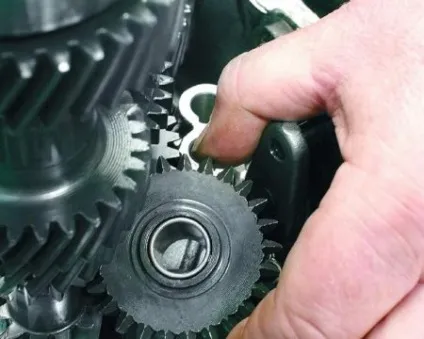

28. Зрушуємо шестерню заднього ходу до упору в механізм передач, повертаємо на 30- 40 градусів і знімаємо проміжну шестерню.

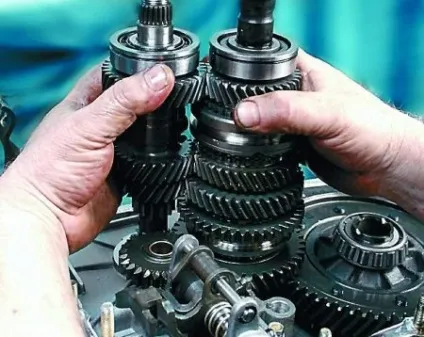

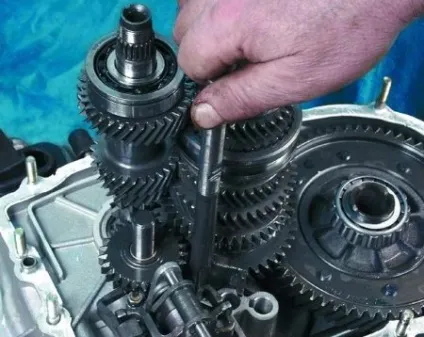

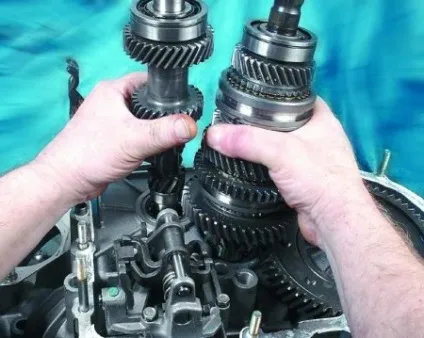

29. Виймаємо первинний і вторинний вали.

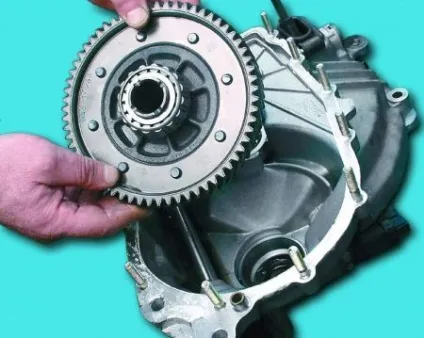

30. Виймаємо диференціал з картера зчеплення.

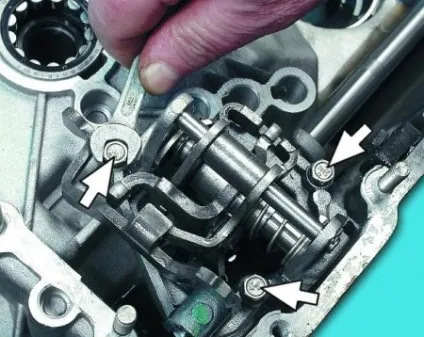

31. Відвертаємо 3 болта механізму передач і знімаємо механізм передач.

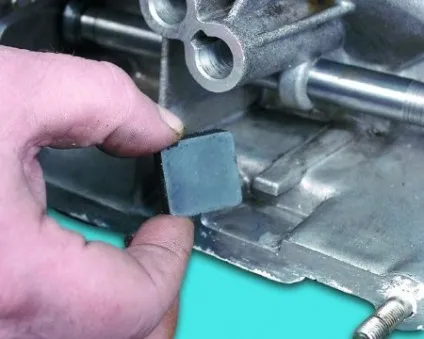

32. Виймаємо магніт з картера зчеплення.

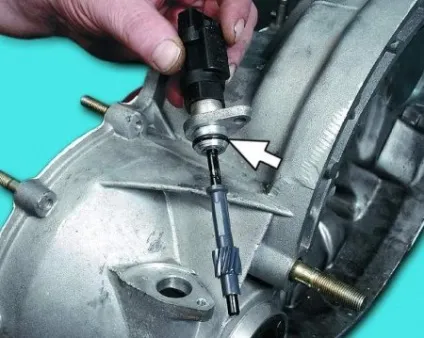

33. Відвертаємо гайку кріплення і знімаємо корпус з шестернею приводу спідометра.

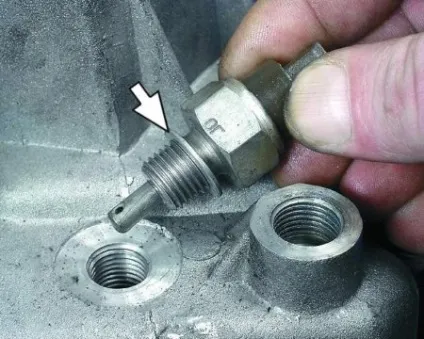

34. Вивертаємо з картера КПП вимикач заднього ходу.
35. Випрессовиваемие підшипник вторинного вала.
36. Знімаємо маслозбірник.
37. Випрессовиваемие підшипник первинного валу.
38. запресовуються нові передні підшипники валів в картер зчеплення.
39. Зрушуємо кромку захисного чохла штока.
40. Відвертаємо болт важеля передач, знімаємо важіль і виймаємо шток передач.

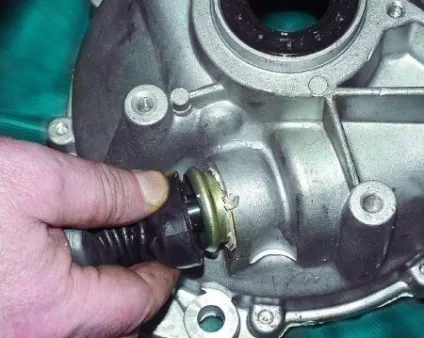

41. Замінюємо порваний захисний чохол шарніра штока.

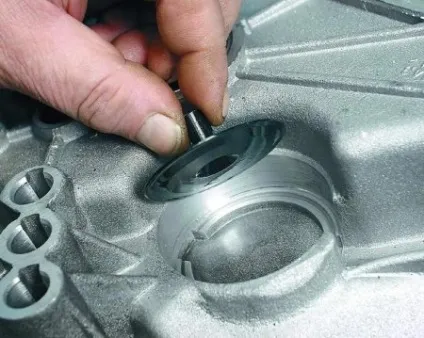

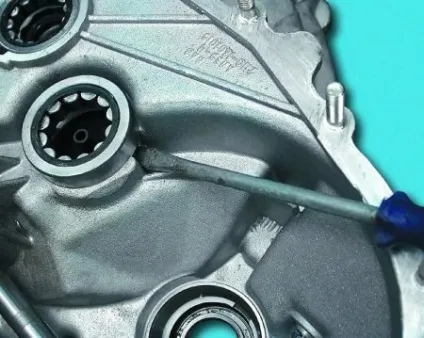

42. Для заміни зчеплення Випрессовиваемие сальники.
43. Видаліть невеликі пошкодження шліфувальною шкуркою на картері зчеплення і КПП або замініть.
44. Перевіряємо посадочні місця під підшипники в картері зчеплення і КПП. Якщо є знос, то замінюємо картери.
45. Перевіряємо роликові підшипники, при пошкодженні замінюємо.
46. Перевіряємо штоки перемикання передач, при пошкодженні замінюємо.
47. Перевіряємо сальники півосей, при наявності дефекту сальники замінюємо.
48. Перевіряємо сальник первинного валу і сальник штока в передач, при дефектах замінюємо.
49. Очищаємо магніт від частинок зносу елементів. Якщо є ушкодження, замінюємо магніт.
50. Очищаємо від старого герметика площині картерів зчеплення і КПП. Збираємо КПП в зворотному порядку.
51. Встановлюємо вали в картер зчеплення.
52. Рясно змащуємо все труться елементи маслом.
54. Не забуваємо встановлювати на місце магніт.
55. Перед установкою картера КПП на картер зчеплення наносимо на їх герметик по всьому периметру.
Встановлюємо двигун на автомобіль і радіємо хорошим динамічним характеристикам після ремонту коробки передач ВАЗ-2109.
