Ремонт китайського ліхтарика на світлодіодах своїми руками

Ліхтарик спалахнув і погас. При цьому вдалося виламати частина вилки для зарядки його від мережі. Ну що ж, подивимося як полагодити таке чудо китайської промисловості. Розбирається такий ліхтарик дуже легко - потрібно відкрутити три самореза і розсунути дві половини пластикового корпусу ліхтаря.

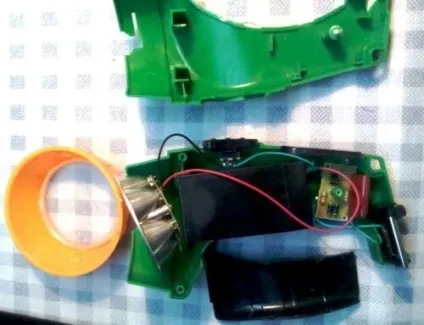

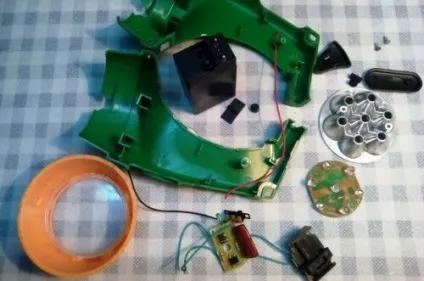

Всередині бачимо акумуляторну батарею, плату сім'ю світлодіодами і відбивачем, перемикач режиму роботи ліхтаря і плату зарядки акумулятора з приєднаною вилкою для мережі 220 вольт. Щоб зручніше було ремонтувати наш найпростіший китайський ліхтарик розбираємо його грунтовно, витягнувши всі елементи на стіл.

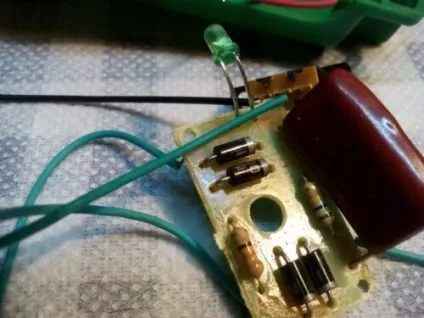

Особливу увагу потрібно приділити платі зарядки акумулятора від мережі - перевірити стан випрямних діодів, індикаторного зеленого світлодіода і високовольтного конденсатора. Не завадить перевірити роботу кнопки перемикання режимів ліхтаря.

Грунтовно перевіряємо світлодіоди на круглій платі.

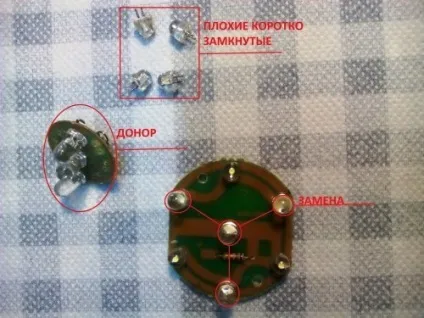

Чотири світлодіода виявилися згорілі

- схоже при кидку харчування їх замкнуло. Міняємо їх на відповідні за розміром і світності зі старих запасів або куплених в магазині.

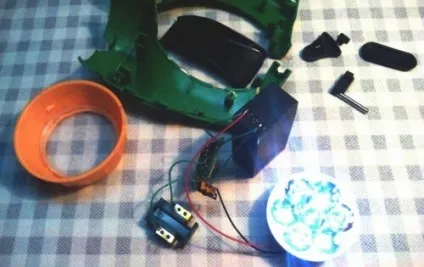

Припаюємо дроти на місце і перевіряємо в зборі схему харчування світлодіодів.

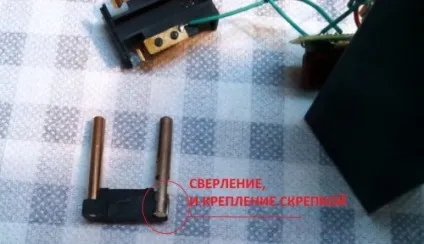

Ремонт виламаних вилки зарядки від мережі для нашого ліхтарика можна виконати декількома способами - наприклад можна купити вилку окремо і пристосувати за місцем або акуратно просвердлити штир вилки з пластиком і вставити туди скріпку, посадивши все це справа на клей або залити епоксидною смолою.

Збірку нашого китайського девайса робимо в зворотному порядку і радіємо з того, що провели ремонт китайського ліхтарика своїми руками самі. Якщо ліхтарик полагодити не вдалося, то можна задуматися про придбання нового простого або навороченного ліхтарика.

Для Вас намагалися Майстер Пайки і Майстер Сергій.

Удачі в нових ремонтах!
