У цій статті я розповім як я полагодив в холодильнику Індезіт (indesit) систему NO FROST. У мене система NO FROST не працювала, нижня камера перемерзає, а верхня камера не мороз через замерзання вентиляційних отворів в холодильнику. Я кожен місяць розморожувати холодильник вручну іноді навіть феном, я почав вивчати проблему мого холодильника і знайшов причину, чому він так працює.
Рис 1 Електрична схема холодильника Індезіт (indesit) з системою NO FROST.
Зі схеми видно, що в холодильнику встановлений ТЕН в морозильній камері, службовець для розморожування нижньої холодильної камери. Він чомусь у мене автоматично не включався. Я його продзвонив, він робочий. Я його включив примусово подавши на його висновки 220 В, він мені швиденько розморозив холодильник. R1 - ТЕН на схемі. Теном управляє теплове реле TR і реле TIM - таймер.

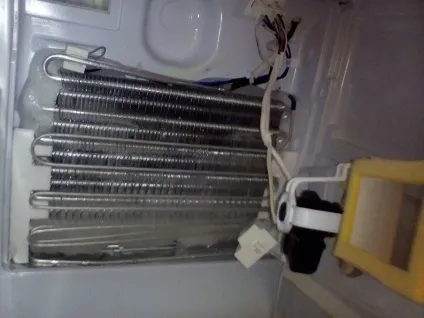

Рис 2 Нижня морозильна камера.
Алюмінієва трубка це ТЕН. На алюмінієвої трубці встановлено теплове реле TR. Воно перевіряється мультиметром. При нормальній температурі контакти реле розімкнуті, при низькій температурі в морозилці контакти реле замкнуті.
Рис 3 Реле TIM - таймер.
При низькій температурі в морозилці контакти теплового реле TR замикаються, включається таймер TIM, який через проміжок часу відключає компресор холодильника і включає ТЕН для розмерзання морозилки.
У мене TIM - таймер - не працює. На корпусі таймера є кнопка «Тест», при її натисканні повинен відключиться компресор і включиться ТЕН - кнопка "Тест" не працює.

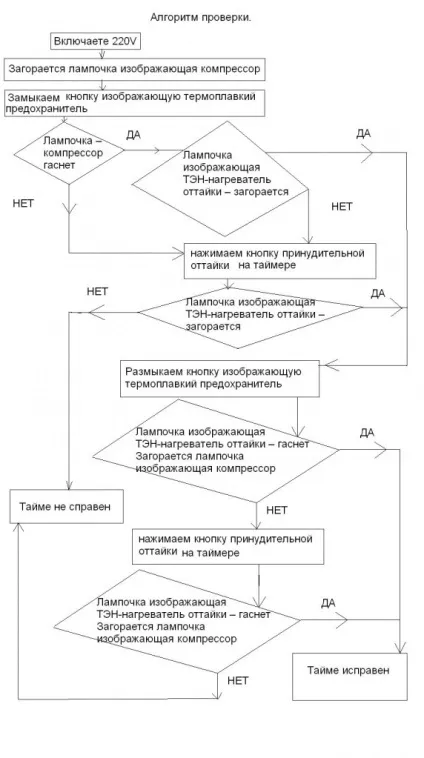

Рис 4 Алгоритм перевірки реле TIM - таймера.

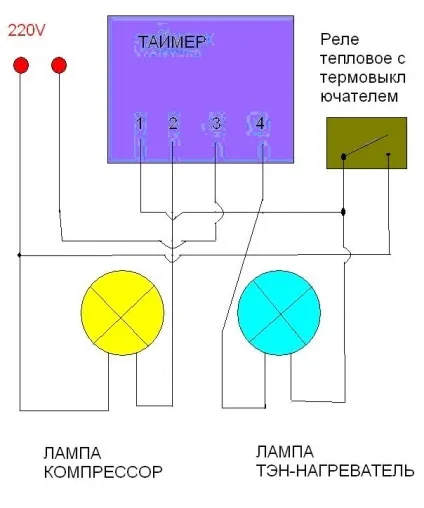

Рис 5 Схема перевірки реле TIM - таймера.

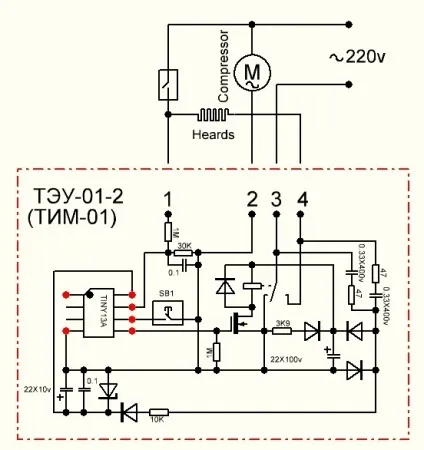

Рис 6 Схема реле TIM - таймера.
Рис 7 Реле TIM - таймера (плата).
Мені здається тут згорів контролер відповідає за відлік часу відключення і включення контактів реле. Саме реле справно. Я звичайно міг викинути таймер і залишити реле, яке перемикає контакти Тена і компресора, але це порушить цикл разморокі холодильника. Я не став ліпити саморобки пощел в сервісний центр Індезіт (indesit) і купив нове реле TIM - таймер і теплове реле TR.
Рис 8 Теплове реле TR.
Рис 9 Реле TIM - таймер.
Два реле мені обійшлися в 600 рублів. Я замінив таймер - TIM, холодильник запрацював нормально. У режимі тесту все працює.
