Ремонт гідротрансформатора - якщо зламався - автомат

Гідротрансформатор - конвертер крутного моменту - турботрансформатор - це пристрій, який служить для перетворення і передачі від двигуна внутрішнього згоряння крутного моменту до коробки передач. Також, цей пристрій дозволяє безступінчатий змінювати частоту обертання і крутний момент, які передаються на ведені вали. Найчастіше даний пристрій використовується з варіаторами або з АКПП.

Турботрансформатори отримали свою особливу популярність і використання на спеціальних шасі - вантажних, які призначені для безпосереднього виготовлення комунальної спецтехніки.

В цей же час в Сполучених Штатах Америки частка турботрансформаторов становила близько 80%. Через те, що в останні роки широкого спектра у використанні отримали автоматизовані і роботизовані механічні коробки передач, гідротрансформатори почали витіснятися з легкового автомобілебудування.

Спочатку в СРСР, а пізніше і в країнах СНД гідротрансформатори використовувалися в гідродинамічних трансмісіях таких автомобілів, як: «Чайка», «Волга» і ЗІЛ, тягачах КЗКТ і МЗКТ, машинах БелАЗ, а також раді інших важких і вантажних транспортних сухопутних засобів. Крім цього, турботрансформатори застосовуються в трансмісіях різних типів в підйомних кранах і екскаваторах з канатним приводом робочих органів. Крім цього, досить часто вони використовуються в приводах кар'єрних і рудникових стрічкових конвеєрів.

1. Що являє собою гідротрансформатор АКПП?

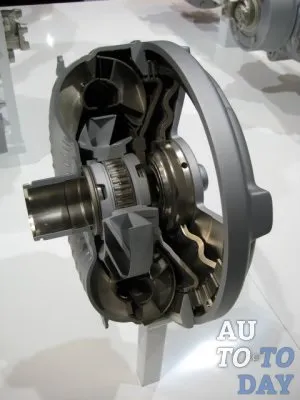

Дана лопастная система призначена для передачі крутного моменту від двигуна внутрішнього згоряння до коробки передач. Крім цього, гідротрансформатор дозволяє без всякого навіть непрямої участі водія модифікувати і змінювати момент і частоту обертання, що надходять на ведені вали автомобіля. Найчастіше, застосування даного механізму поширюється з варіаторами або з автоматичними коробками передач.

Всі вищевказані елементи розташовуються в одному єдиному корпусі. Сам цей корпус монтується в автомобільний двигун на маховик. Всередину самого ж механізму заливається спеціальний трансмісійний склад.

[

b] Принцип роботи гідротрансформатора автоматичної коробки змінних передач досить простий. Обгону муфта функціонує як з'єднувач, так як поєднує насосне колесо з корпусом пристрою, а вже всередині самого пристрою утворюється безперервний потік масла. Саме він обертає колесо статора, внаслідок чого і турбіну. Крім цього в автоматичному режимі відбувається блокування реактора, якщо виникає суттєва відмінність між оборотами насоса і турбіни.

У цей момент на саме колесо надходить необхідний потік рідини. Коли виникає підвищення числа обертів у двигуна, тоді статор починає контролювати збільшення крутного моменту.

Розібравшись в структурі пристрою і в тому, як працює турботрансформатор можна зрозуміти, що подача крутного моменту всередині відбувається дуже «м'яко». Саме завдяки цьому вдається уникнути додаткових навантажень ударами по трансмісії, а також можна отримати дуже плавне пересування транспортного засобу. Потрібно знати, що блокування гідротрансформатора автоматичної коробки змінних передач економить паливо, коли автомобіль пересувається по шосе. Вона включається при швидкості понад 60 км на годину автоматично.

2. Ознаки несправності гідротрансформатора АКПП

Щоб дізнатися, як самостійно відремонтувати турботрансформатор автоматичної коробки змінних передач необхідно визначити саму поломку. Так ось існують певні «симптоми» і «знаки» при відчутті яких водій зрозуміє, що гідротрансформатор потребує допомоги. Нижче наведені основні «симптоми», які виникають при поломці гідротрансформатора автоматичної коробки змінних передач:

1. Пі включенні будь-якої передачі чується механічний шум, який при великих навантаженнях починає зникати. Таким чином несправність полягає в самому гідротрансформаторі, а також наполегливих підшипниках.

2. Коли автомобіль рухається не менше 60 км на годину, і не більше 90 км на годину відчувається певна вібрація, яка викликається несправностями в механізмі блокування. Саме такі поломки гідротрансформатора автоматичної коробки змінних передач виникають через те, що продукти зносу засмічують масляний фільтр.

3. Досить поширеною проблемою є низька динаміка розгону транспортного засобу. Дана несправність свідчить про те, що з ладу була виведена обгону муфта.

Всі вищевказані ознаки будуть вказувати на певні проблеми, які безпосередньо пов'язані з гидротрансформатором. Всі ці несправності можуть значно зменшити комфортабельність, а найголовніше - безпеку керування транспортним засобом.

3. Ремонт гідротрансформатора АКПП своїми руками

Безліч автомобільних експертів стверджують, що ремонт автоматичної коробки змінних передач самостійно і своїми руками може привести до катастрофічних наслідків для всього автомобіля. Проте вищевказаний теза не ніяким чином не стосується окремого пристрою - гідротрансформатора.

Найчастіше, термін експлуатації автоматичної коробки змінних передач дорівнює терміну служби самого турботрансформатора. І тим не менше, трапляється таке, коли потрібен частковий ремонт або тотальна заміна гідротрансформатора автоматичної коробки змінних передач. Сам процес ремонту не є складним, як це може здатися на перший погляд новачкові в автомобільній справі, який ще не знає, яким чином можна знімати гідротрансформатор з автоматичної коробки передач.

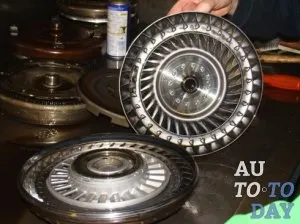

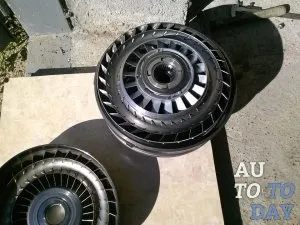

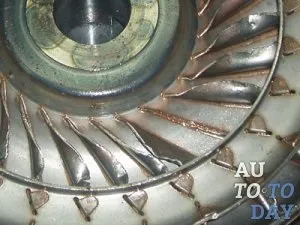

Кінцева мета відома - дістатися до потрібного механізму і пристрої гідротрансформатора. Щоб дістатися до внутрішньої частини необхідного для нас пристрої, потрібно розрізати його корпус. Після цієї процедури піде необхідна перевірка на наявність різного роду дефектів, а також необхідно оцінити рівень зносу «нутрощів» і перевірити справність всіх компонентів.

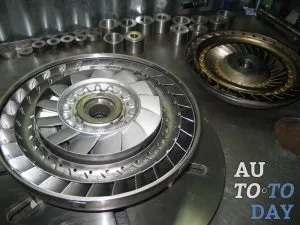

Після того як була здійснена заміна всіх непридатних для роботи компонентів пристрою необхідно повернути даний механізм в первинне робочий стан. Таким чином будуть потрібні нові ущільнювальні кільця, а також - сальник турботрансформатора автоматичної коробки передач. Після цього нескладного процесу буде потрібно перевірити гідротрансформатор на герметичність, міцність зміцнення деталей відповідно до стандартів теплового зазору і провести зварювання корпусу.

Установка турботрансформатора безпосередньо на саму автоматичну коробку змінних передач завершується за допомогою проведення балансувальних робіт. Якщо ж в самій процедурі діагностиці буде з'ясовано, що ніякі частини і обладнання для ремонту турботрансформатора не зможуть відновити нормальну працездатність всього пристрою, потрібно буде встановити новий механізм. З фінансової точки зору в деяких випадках покупка нового пристрою і його монтаж можуть бути більш вигідними ніж ремонт пристрою.
