Завдяки китайської промисловості, практично кожна сім'я, що має дітей, набуває для них "справжній" бінокль.
Найчастіше - це не дорога модель, більше іграшка, ніж оптичний прилад.
Проте, його пристрій досить складне і прі не акуратному зверненні легко виходить з ладу.
Досить одного падіння, щоб заводська юстирування оптичної системи порушилася, тим самим приводячи весь прилад в непридатність.
Найчастіше зображення в таких біноклях двоїться і розглянути що-небудь можна тільки одним оком.
Створюється звичайна ситуація, коли річ викинути шкода, а використовувати не комфортно.

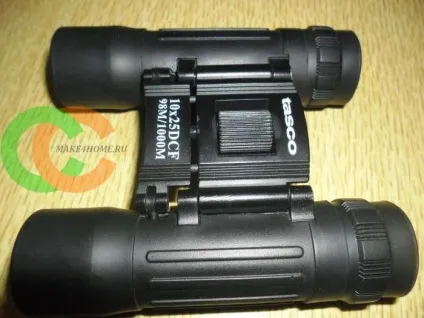

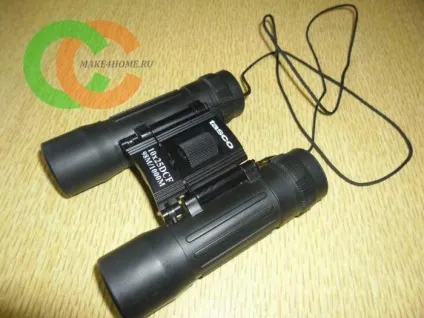

На прикладі бінокля марки TASCO ми пропонуємо спробувати своїми руками дати бінокля друге життя.
Конструкції подібних приладів будуються за однаковими принципами, завдяки чому даною інформацією можна користуватися при ремонті біноклів різних торгових марок.
З інструменту нам буде потрібно тільки годинна (маленька) викрутка.
У продажу є набори таких викруток і якщо Ви в подальшому збираєтеся робити подібні ремонти своїми руками, то придбати цей інструмент має сенс.
Перше, що спадає на думку початківцю ремонтникові - скористатися вістрям ножа - це самий крайній випадок.
На початку визначаємо в якій з оптичних частин бінокля стався збій налаштувань.
По черзі закриваючи ліве і праве око, потрібно спробувати визначити ступінь зручності спостереження будь-якого віддаленого об'єкта.
У нашому прикладі потрібно додатково напружувати праве око, зміщуючи точку спостереження лівіше і нижче центрального напряму.
Зручно розташувавши бінокль для спостереження, ліве око не відчував будь-яких незручностей, що очевидно говорило про справність лівої труби бінокля.
Правий окуляр має додаткове регулювання, завдяки чому влаштований трохи складніше лівого.

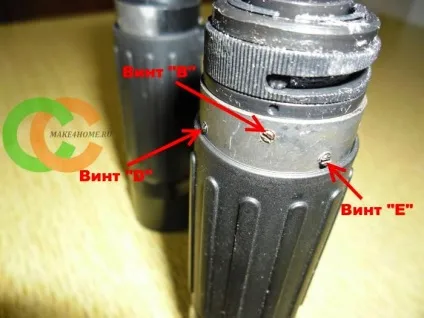

Два з них (Гвинт "А", гвинт "B") - кріпильні, вони фіксують збірку окуляра і регулювальну шайбу на корпусі бінокля.
Зробивши пару оборотів обох гвинтів, послаблюємо кріплення і відокремлюємо правий окуляр від труби бінокля.
Отримавши доступ всередину, можемо оцінити стан призм оптичної системи.

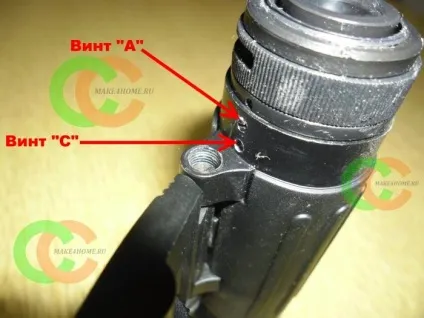

При необхідності, послабивши наступні три гвинта ( "C", "D", "E"), можемо витягти збірку призм з корпусу.
Власне, ремонт бінокля TASCO в нашому випадку і полягає в тому, щоб по черзі послаблюючи один з трьох гвинтів підтискати систему одним або двома протилежними йому домогтися найкращої центрування зображення.

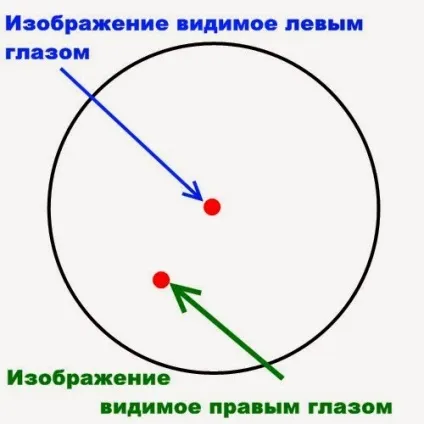

Дивлячись в бінокль закрити праве око і положення зображення на екрані ліхтаря по центру.
Не змінюючи положення бінокля відкриваємо праве око, одночасно помічаючи місце розташування з'являється другого зображення спостережуваного нами ліхтаря.
У нашому прикладі потрібно змістити розташування зображення вправо вгору.
Відпустивши на половину обороту гвинт "Е", злегка підтискаємо систему або гвинтом "C" або "D",
помічаючи, куди зміщується зображення в правому окулярі.
Повторюючи в кілька прийомів процес відкручування одного гвинта і підкручуючи двох інших, зводимо обидва зображення в одну точку в центрі картинки.
Добиваємося мінімального двоїння. Ремонт бінокля TASCO - процес делікатний, з цього проводити маніпуляції з гвинтами слід акуратно, не більше ніж 1/4 або 1/2 обороту за один прийом.
Щоб не заплутатися в своїх діях і одержуваних результатах, рекомендується кожен крок записувати, фіксуючи який з гвинтів як обертався, і який ефект цим було досягнуто.
Слід врахувати той факт, що мозок людини має здатність невелике двоїння зображень видимих лівим і правим оком автоматично зводити в одну картинку.
У міру настройки оптичної системи бінокля, залишкове роздвоєння зображення Ваш мозок буде усувати самостійно, тим самим заважаючи остаточної юстирування бінокля.
Боротися з цим ефектом можна багаторазово короткочасно заглядаючи в окуляр, намагаючись помітити звідки і на скільки переміщаються два зображення, поєднуючись в одну картинку.
Слід звести до мінімуму це початкова Невипадково, так як тривале спостереження погано налаштованим біноклем, призводить до стомлення очей і навіть появи головних болів.
Перед остаточною зворотного складанням регулювальні гвинти слід законтрить невеликою кількістю швидковисихаючої фарби. Для цих цілей цілком підійде лак для нігтів.
На цьому ремонт бінокля TASCO можна вважати завершеним.
