Ремонт активних комп’ютерних колонок sven
Шару люблять все. Наприклад в ремонтах вона проявляється у вигляді згорілих запобіжниках, обривах мережевих дротів, поганого контакту в роз'ємах і так далі. У даній роботі поломка теж полягала в копійчаному резистори, але поки до нього доберешся. Отже, про все по-порядку.

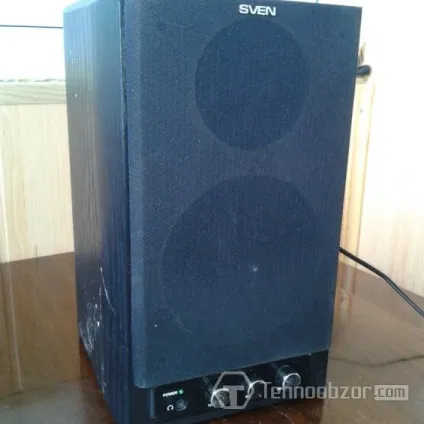

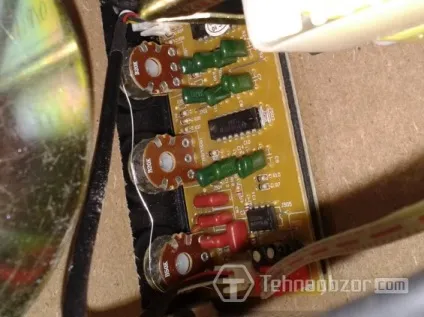

Знайомий один приніс свої комп'ютерні колонки Sven Stream 2.0 формату, які пропрацювавши близько року просто перестали грати. Ось так ось пропав звук - і все. Світлодіод світиться, з навушників на гнізді з передньої панелі музика прослуховується, тембру і гучність працюють, а з динаміків тиша. Мертва.

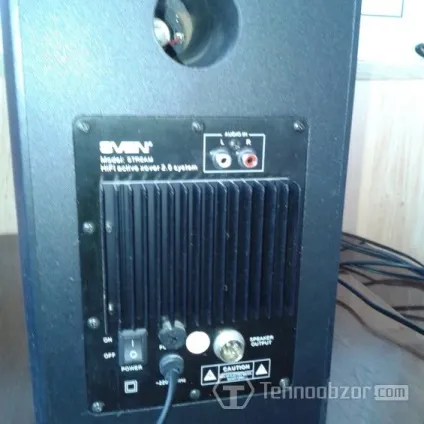

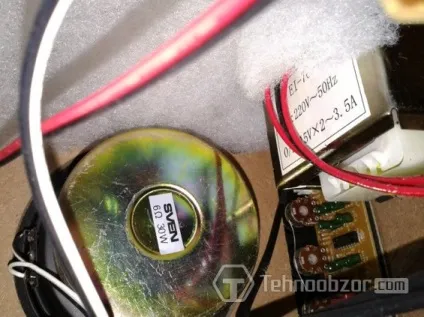

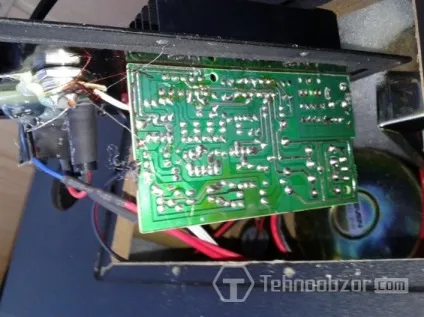

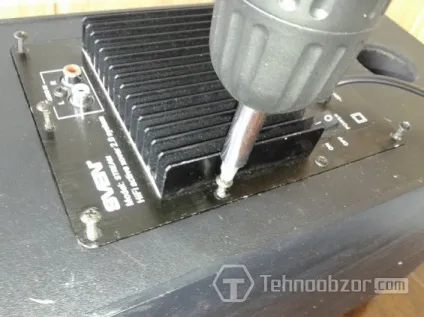

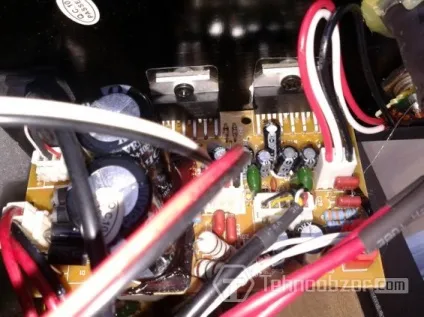

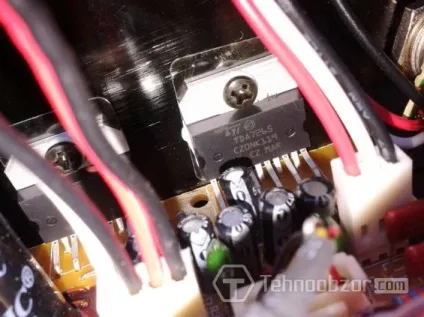

Загалом розбираємо корпус, відкручуючи 10 шурупів задній панелі. На ній кріпиться радіатор і плата БП + УМЗЧ. Звіряючись з даташіта на TDA7265 вимірюємо двухполярной напруга на зазначених мікросхемах. Там + -21В, що є нормою. Далі торкаємося входів м / с і слухаємо ту-ж тишу. Згоріли? Навряд чи - радіатор трохи теплий, що свідчить про певне токопотребление чергового режиму, приблизно 100 мА по паспорту. Згорілі мікросхеми або кипіли б, або були зовсім холодні.
А ось і розгадка прийшла в голову - 5-й контакт управління звуком Mute. Він повинен мати нульовий потенціал, а на ньому 19 вольт. Подаємо через невеликий резистор масу і музика тут-же зазвучала!

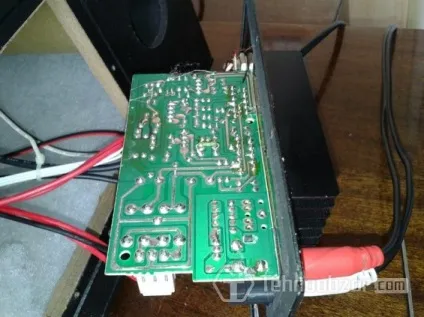

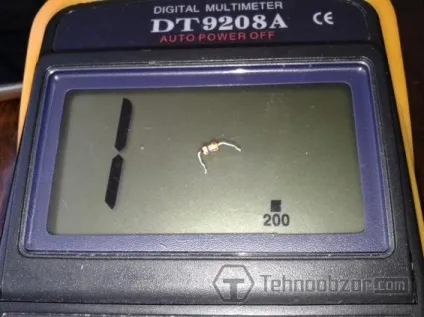

Розберемося в чому справа. Там стоїть система затримки подачі живлення, щоб не було клацань з динаміків при включенні. Зроблено вузол на транзисторі, конденсаторі і декількох резисторах. Що з цього накрилося? Спочатку звичайно Випаюємо для перевірки транзистор, потім електроліт, але винуватцем торжества виявився чомусь резистор на 47 кОм, який показав нескінченне опір. Це рідкість.
Ставимо схожий за номіналом радянський (треба ж їх кудись подіти) і з чистою совістю і задоволенням від успішної роботи збираємо все назад. Колоночки працюють, як нові. Ті хто прочитали подумають: ну і до чого нам вникати в ці Sven Stream, у нас зовсім інші. А до того, що схемотехніка і методика пошуку несправностей в таких китайських активних АС середнього цінового діапазону практично не відрізняється. Тому використовуючи вищеописаний алгоритм, можна сміливо братися за ремонт будь-якої комп'ютерної акустики.
