Народ дуже багато пише про впровадження світлодіодів, нехай то куплені або саморобні, в поворотники, а потім задається питанням, що вони дуже часто моргають. Я теж задавався цим питанням, тим більше хотілося і треба переробити передню оптику, але гальмував питання частого моргання.

Начитавшись переробок і реле в тому числі, було придбано реле поворотів для переробки, але розкривши його виявлено, що воно не таке як переробляють люди для світлодіодів, тобто не залежне від навантаження. Воно довго валялося і ось прийшов час експериментів.

Про головне.

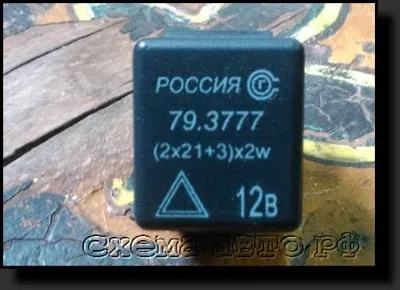

І так, ось придбане реле на просторах кіосках і магазинах автозапчастин

Методом «наукових експериментів» було визначено, що дане реле не залежить від навантаження! АЛЕ ДЛЯ ЙОГО ЗАПУСКУ НЕОБХІДНА ХОЧА Б 1W ЛАМПОЧКИ (контрольку НА ПАНЕЛІ ПРИЛАДІВ)!

Підводні камені.
Побувало під час експериментів два реле, фіатовських і куплене, у обох підключення однакове, тобто плюс мінус і навантаження. І я без задньої думки вирішив поставити куплене замість рідного. Але ось тут то мене і чекала .опа, поставивши реле і включивши воно навіть не встигло сказати мяу. Виявляється у «японського» рідного реле плюс і маса поміняні місцями, і я нове просто спалив переполюсовкой, моментом згорів один з транзисторів.

Цікаве.

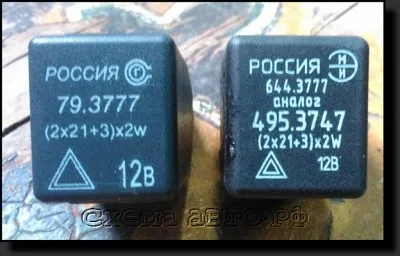

З нальоту купити і перепаять транзистор не вийшло, кинувся на пошуки такого ж, але на жаль з такою ж маркуванням не знайшлося, але попався майже такий же, по крайней мере збігаються «3777»

На мою думку, головне щоб збіглися цифра

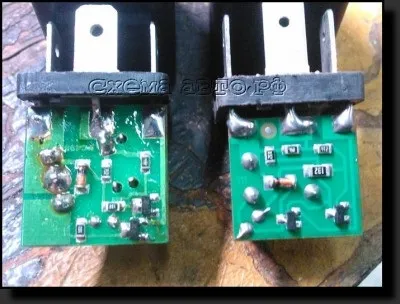

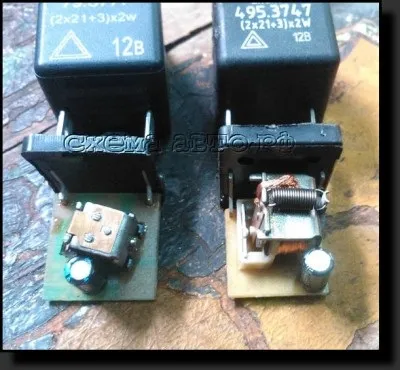

Акуратно розкривши його в кіоску побачив, що схема у нього така ж як і у згорілого

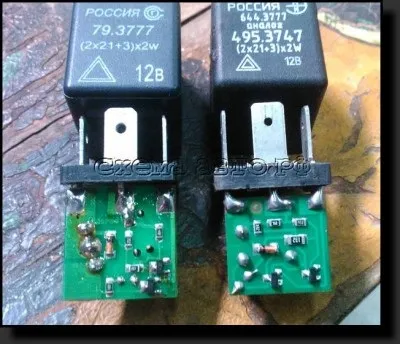

Схеми дуже схожі, невеликі різниці в номіналах

І в правду дане реле так само не залежить від навантаження.
Але у першого (згорілого) частота моргання (до речі вже відновленого) трохи рідше ніж у другого, хоча обидва вони підходять під «стандарт». Ну вже якщо кому цікаво, то частоту можна вибрати самому підбираючи і змінюючи ємність конденсатора.

Висновок.
Кому цікаво і хто хоче впровадити в свою машинку світлодіодні повороти, то шукайте дані реле поворотів. Але не забувайте перевірити полярність, бо на іноземцях можлива зміна полярності.

Всім удачі в винаходи, ні цвяха, ні жезла! І сподіваюся моя інфо кому-небудь стати в нагоді!
