Регулювання розрядження в топці барабанного котла

Об'єкт регулювання по розрядці - топкова камера з включеними послідовно з нею газоходами від поворотної камери до всмоктуючих патрубків димососа. Вхідним регулюючим впливом цієї ділянки служить витрата димових газів, який визначається подачею димососів. До зовнішніх впливи відносять зміна витрати повітря в залежності від теплового навантаження агрегату, до зовнішніх - порушення газовоздушного режиму, пов'язані з роботою систем пилоприготування, операціями з видалення шлаку і т.д.

Регулювання розрядження зазвичай здійснюють за допомогою зміни кількості газів, відсмоктуються димососами. При цьому їх подачу можна регулювати:

· Поворотними багатовісним дросельними заслінками

· Гідромуфтою, змінюючи число обертів робочого колеса димососа або первинним двигуном, змінюючи частоту обертання.

Найбільш поширена схема регулювання розрідження з одноімпульсним ПІ-регулятором, що реалізує принцип регулювання по відхиленню.

Необхідне значення регульованої величини встановлюють за допомогою ручного задатчика ЗРУ регулятора розрідження 1. При роботі котла в регулюючому режимі часто відбуваються зміни теплового навантаження і, отже, зміни витрати повітря. Робота регулятора повітря 2 призводить до тимчасового порушення матеріального балансу між вступником повітрям і газами. Для попередження цього порушення і збільшення швидкодії регулятора розрідження рекомендують ввести на його вхід додаткове зникає вплив від регулятора повітря через пристрій динамічної зв'язку 3.

Як пристрій динамічної зв'язку використовують апериодическое ланка, вихідний сигнал якого надходить на вхід регулятора розрідження лише в моменти переміщення виконавчого механізму регулятора повітря.

Автоматичні системи захисту обслуговуючі теплову частину станції називають - теплової.

Перебувати в постійній готовності. Спрацьовує тоді, коли немає можливості з дистанційного, автоматичного зниження будь-якого параметра. Тепловий захист впливає у виняткових випадках: передаварійних, аварійних або при різких скидах навантаження.

За ступенем впливу на захищаються установки ТЗ поділяють на головні і локальні.

До головних відносять ТЗ, спрацювання яких призводить до останову котла, турбіни, енергоблоку в цілому або до глибокого зниження їх навантаження.

Локальні захисту запобігають розвитку аварії без зупинки основних агрегатів і зниження навантаження.

ТЗ служить для запобігання аварії обладнання при відхиленнях параметрів за допустимі межі. Вплив захистів пов'язано з відкриттям (закриттям) запірних органів, зупинкою основного або допоміжного обладнання або включенням його резерву.

Більшість сучасних захисних вуст-в на тес - автоматичні системи, що складаються з окремих пов'язаних між собою елементів: первинні вимірювальні перетворювачі, забезпечених електричними контактами (датчиками), проміжних реле, підсилювачів і комутуючих пристроїв для виконавчих механізмів або електроприводів.

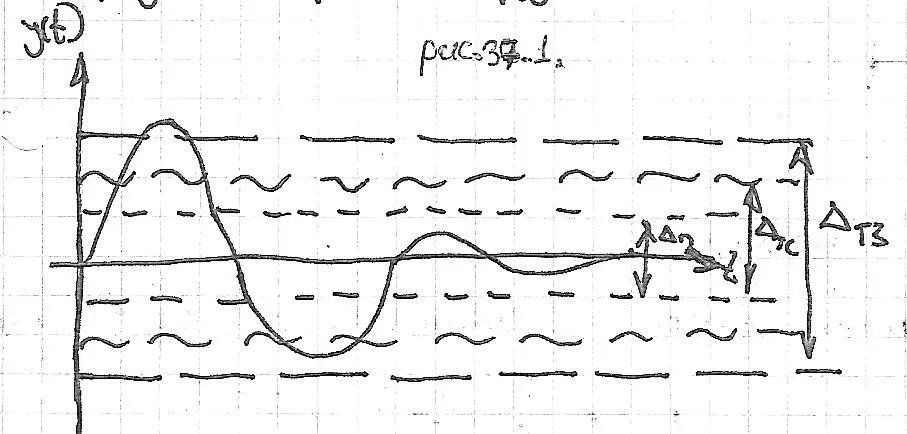

dH - зона нечутливості. Вводиться в регулятор, щоб не було помилкових спрацьовувань.

dTс - зона експлуатаційного спрацьовування

dTз - зона граничних значень.

56. Логічні елементи захисту Елементи теплового захисту мають два стани: 1. Відкрито (вкл) 2. Закрито (викл) Типові оператори і логічні функції: 1. Інверсія (оператор «ні») Істина -1 Ні -0

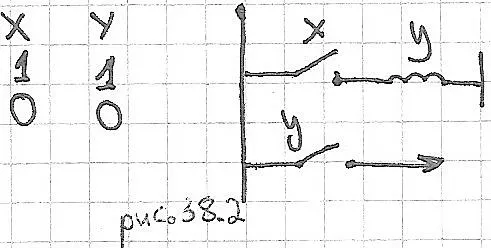

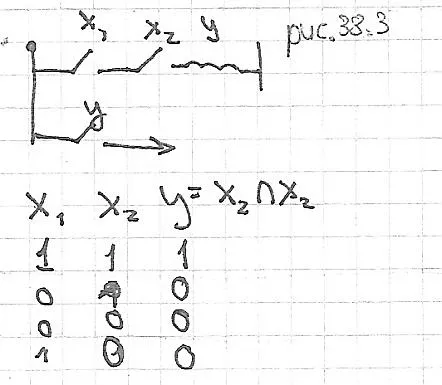

При наявності сигналу на вході сигнал на виході відсутній або сигнал на виході з'являється тільки при зникненні сигналу на вході. 2. Логічне посилення. y = x (один з 1) Сигнал на виході з'являється разом з сигналом на вході. 3. Коньюкція (функція І) (2 з 2) Істинно тільки тоді, коли істинні всі окремі повідомлення, його складові. Сигнал на виході елемента, що реалізує функцію І, з'явиться тільки тоді, коли є сигнал на всіх його входах. Є логічним множенням.

4. дизьюнкций. Функція «або». (1 з 2)

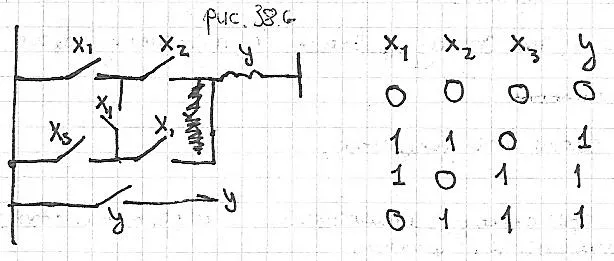

Істинно, коли істинно хоча б одне з повідомлень, які його складають. Сигнал на виході логічного елемента з'явиться тільки тоді, коли є сигнал хоча б на одному з його входів. Називається логічним складанням. 5. Ні-ні Сигнал на виході відсутній при наявності сигналу хоча б на одному з його входів. 6. Два з трьох
