Регулювання фар ваз-2106 своїми руками схема

Регулювання світла фар автомобіля ВАЗ-2106 повинна проводитися в спеціалізованому автосервісі. Такі компанії зазвичай використовують оптичні стенди, що дозволяють без особливих зусиль домогтися потрібних результатів. Якщо ж можливості звернутися до професіоналів у вас немає, можна виконати необхідні настройки самостійно, використовуючи так спеціальний екран. У даній статті ми докладно опишемо процедуру регулювання оптики, а також дамо ряд корисних порад.

Підготовка до правильному налаштуванні світла фар

Якщо ви зважилися виконувати регулювання фар самостійно домашніх умовах, необхідно робити це або в темний час доби, або в похмуру погоду. Це дозволить значно краще визначати кути установки оптики на око. Крім того, буде потрібно виконати кілька підготовчих дій:

провести діагностику підвіски, щоб переконатися в її справності. Всі неполадки краще відразу усунути, щоб домогтися максимально точних результатів настройки;
перевірити тиск в колесах і, якщо знадобитися, накачати їх до потрібного рівня;
на водійське місце помістити вантаж вагою 50-80 кілограмів;
демонтувати облицювання оптики;
повністю заправити машину, а також закріпити на спеціально призначених місцях необхідний вантаж - домкрат, запасне колесо, що використовується в поїздках інструмент.

На наступному етапі вам буде потрібно виконати розмітку екрана. У його якості може використовуватися заздалегідь підготовлений лист фанери довжиною 1,7-2 метра і висотою 1 метр. Крім того, виконувати регулювання можна перед суцільною стіною або перед воротами гаража.

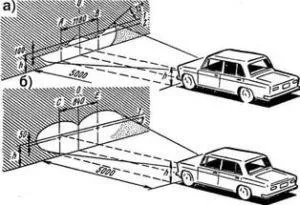

Для максимально точного налаштування бажано розмітити екран таким чином, як це показано на схемі вище. Втім, можна обійтися і без цього, однак в даному випадку ви навряд чи будете впевнені у високій точності проведення процедури.

Як налаштувати світло фар на ВАЗ-2106

Якщо ви робили розмітку по схемі, то необхідно, щоб відстань між відмітками, що збігаються з центрами зовнішньої оптики, становило 118 сантиметрів. Домігшись цього, виконуємо такі дії:

закриваємо одну з фар тканиною або картоном і активуємо ближнє світло;
за допомогою хрестоподібної викрутки крутимо гвинт регулювання таким чином, щоб горизонтальна межа світлового пучка збігалася з нижньою лінією на фанері або на стіні;
за допомогою іншого регулювального гвинта добиваємося того, щоб точка перетину похилій і горизонтальній кордонів збіглася з вертикальною лінією центру оптичного устаткування;
повторюємо процедуру для іншого зовнішньої фари автомобіля, попередньо закривши картоном або щільною тканиною вже відрегульовану оптику;
включаємо дальнє світло, закриваємо обидві зовнішні фари і добиваємося, щоб пучки світла внутрішньої оптики збігалися з відповідними лініями на екрані.

Як бачите, все досить просто. Регулювальні гвинти дають можливість відцентрувати світло фар, виключити ситуацію, в якій оптика буде висвітлювати дорожнє покриття або простір високо над машиною. Спеціальний гвинт, розташований безпосередньо над ліхтарями, дозволяє легко налаштувати положення світлового пучка по вертикалі.

Розташовуються регулювальні гвинти в спеціальних посадкових місцях, розташованих під рамкою. Саме тому необхідно знімати облицювання - це дає можливість отримати доступ до них.

Якщо у вас щось не виходить, то не варто засмучуватися. У будь-який момент ви можете скористатися послугами професіоналів, які за допомогою спеціального обладнання виконають регулювання світла фар з найвищим рівнем точності.
