Редагування блоків в Автокад

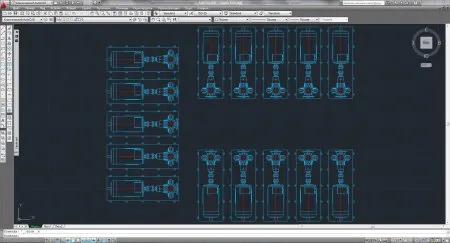

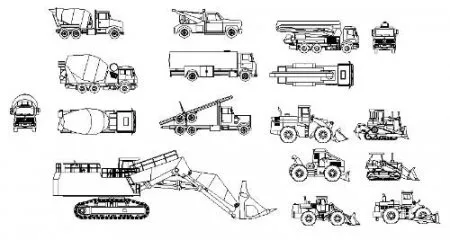

Автокад створений для зручності і швидкості створення складних креслень з можливістю швидкого редагування. Це дуже зручна програма, особливо якщо добре в ній розбиратися і постійно застосовувати всі її можливості. Однією з таких можливостей є створення блоків в Автокаде. Суть створення блоку полягає в тому, що можна будь-який складний об'єкт або деталь об'єднати і створити, таким чином, один елемент із заданою точкою прив'язки, яким набагато легше згодом маніпулювати. Це дуже схоже на угруповання, але тут є свої тонкощі.

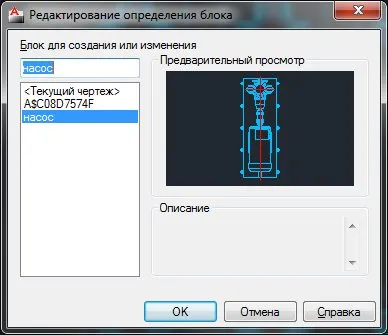

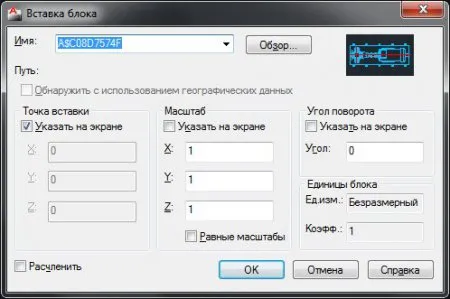

Перед початком створення блоку його необхідно намалювати. Для прикладу візьмемо малюнок насоса і створимо з нього блок. Створити блок можна різними способами. Ви маєте можливість копіювати всі елементи блоку в буфер обміну і отримати блок під час вставки його на креслення, вибравши відповідний пункт панелі «Малювання». У віконці, що з'явилося необхідно задати назву блоку і зробити його настройку.

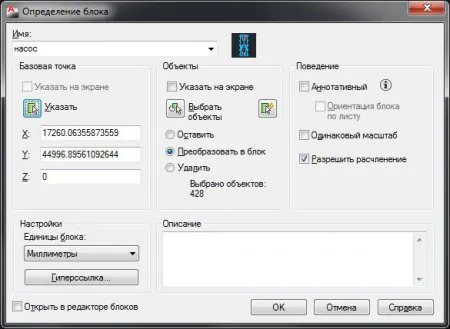

Також можна виділити всі майбутні елементи блоку і натиснути «створити блок» в тій же панелі «Малювання». У віконці, що з'явилося «Визначення блоку» необхідно задати його назву і зробити настройки. В принципі, можна обмежитися тільки завданням імені блоку, але краще ще вказати точку прив'язки. Ця точка прив'язки буде перебувати на перехресті курсора, дозволяючи точно вставити блок на креслення в заданій точці.
