Знати, як в AutoCAD створити блок, мало. Дуже часто виникає необхідність внести зміни в блок, при цьому не руйнуючи його цілісність. Способів зробити це існує кілька.

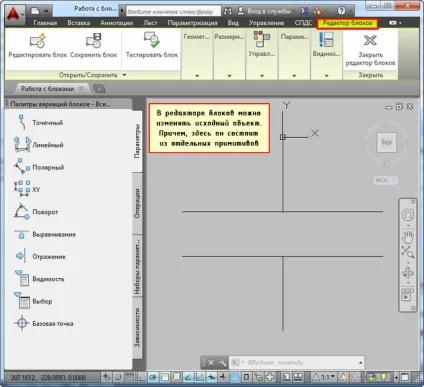

1-й спосіб (найшвидший): якщо блок присутній на кресленні, то потрібно клацнути по ньому двічі ЛКМ.

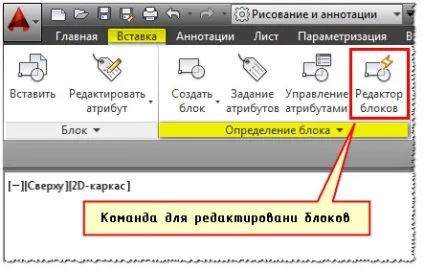

3-й спосіб, який також вважається раціональним - це скористатися командним рядком або динамічним введенням. Команда, яка відповідає за редагування, носить назву БЛОКРЕД (див. Рис. 3).

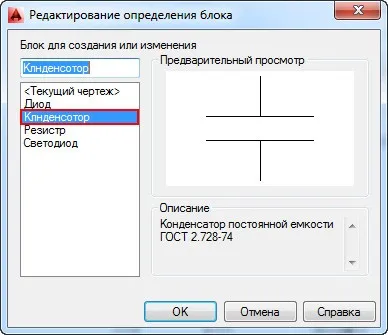

Мал. 4. Діалогове вікно «Редагування визначення блоку».

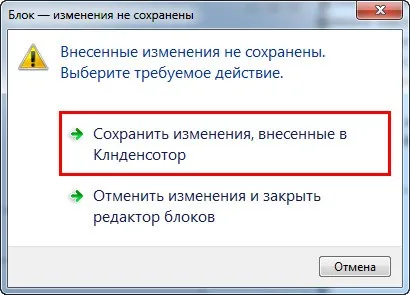

З'явиться діалогове вікно, в якому слід підтвердити внесені зміни.

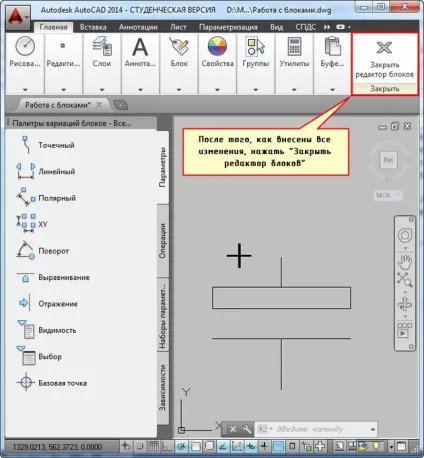

Мал. 7. Збереження внесених змін в блок AutoCAD.

Як бачите, в назві блоку допущена помилка. Саме час розглянути, як перейменувати блок AutoCAD.

Як перейменувати в Автокаде блок?

Ім'я блоку не тільки має бути унікальним, а й відображати суть створюваного елемента креслення. Якщо ви хочете працювати швидко і отримувати максимальну користь з AutoCAD, то прийміть це на замітку. Якщо ви спочатку будете створювати блоки з нечитабельними іменами (наприклад, «123»), то в подальшому будуть виникати певні складнощі. Адже кількість блоків постійно збільшується і в результаті просто виникне плутанина.

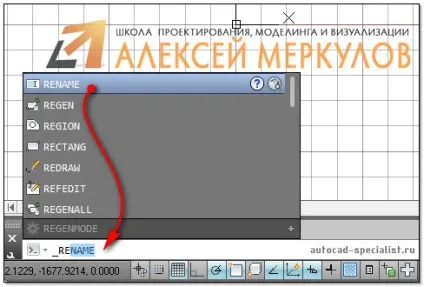

Щоб змінити ім'я блоку в Автокаде потрібно в командному рядку прописати «_rename».

Мал. 8. Діалогове вікно «Перейменування».

Відкриється діалогове вікно для перейменування об'єктів AutoCAD (див. Рис. 9). Так як нас цікавить такий тип об'єктів, як блок, то в лівій стороні вибираємо відповідний розділ. При цьому справа відобразяться всі блоки, які присутні на кресленні. Виділимо потрібний елемент і вкажемо нове ім'я для нього (див. Рис. 9). Для збереження налаштувань потрібно натиснути Ок.

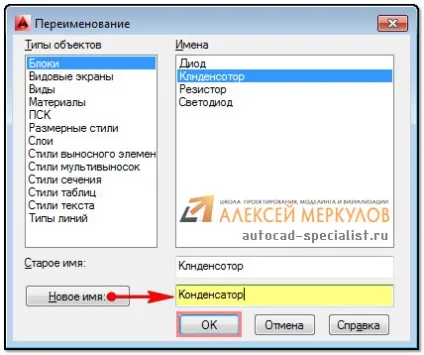

Мал. 9. Зміна імені об'єктів AutoCAD.
