Растрова і векторна моделі даних

Растрова модель даних

Растрова модель даних - цифрове представлення просторових об'єктів у вигляді сукупності осередків растра (пікселів) з присвоєними їм значеннями класу об'єкта. Р.м. передбачає позиціонування об'єктів зазначенням їх положення у відповідній растру прямокутної матриці одноманітно для всіх типів просторових об'єктів (точок, ліній, полігонів і поверхонь).

Розбиває всю досліджувану територію на елементи регулярної сітки або осередки
Кожна клітинка містить тільки одне значення
Є просторово заповненої, оскільки кожне місце розташування на території, що вивчається відповідає осередку растра, іншими совами - растрова модель оперує елементарними місцями розташування

Угоди, прийняті для растрової ГІС

Дозвіл
Мінімальна лінійна розмірність найменшої одиниці географічного простору, для якої можуть бути приведені будь-які дані. У растровій моделі даних найменшою одиницею для більшості систем виступає квадрат або прямокутник. Такі одиниці відомі як сітка, осередок або піксель. Безліч осередків утворює решітку, растр, матрицю.
Місцезнаходження
Найменша одиниця географічного простору, для якого можуть бути приведені будь-які характеристики або властивості (піксель, осередок). Така частка картографічного плану однозначно ідентифікується впорядкованої парою координат - номерами рядка і стовпця
Базарною контур (Зона)
Набір суміжних розташування однакового властивості. Термін Клас (або район) часто використовується по відношенню до всіх самостійних зон, які мають однакові властивості. Основними компонентами зони є її значення і місця розташування
значення
Одиниця інформації, що зберігається в шарі для кожного пікселя або осередки. Осередки однієї зони (або району) мають однакове значення

Векторна модель даних

Векторно-нетопологіческое уявлення даних (див. Модель "спагетті") - цифрове представлення точкових, лінійних і полігональних просторових об'єктів у вигляді набору координатних пар, з описом тільки геометрії об'єктів.

Векторно-топологічний уявлення (лінійно-вузлове уявлення) - різновид векторного представлення лінійних і полігональних просторових об'єктів, що описує не тільки їх геометрію, але і топологічні відносини між полігонами, дугами і вузлами.

Векторна модель даних:

Заснована на векторах (спрямованих відрізках прямих)
Базовим примітивом є точка
Об'єкти створюються шляхом з'єднання точок прямими лініями або дугами
Площі визначаються набором ліній
Являє собою об'єктно-орієнтовану систему

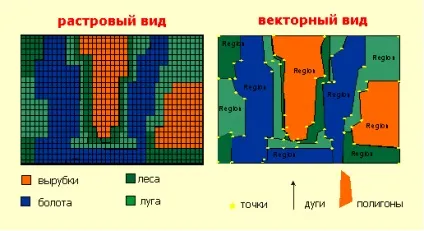

Приклад векторного представлення просторових об'єктів

Типи векторних об'єктів, засновані на визначенні просторових розмірів

Безрозмірні типи об'єктів

Точка - визначає геометричне розташування

Вузол - топологічний перехід або кінцева точка, також може визначати місце розташування

Одномірні типи об'єктів

Лінія - одновимірний об'єкт

Лінійний сегмент - пряма лінія між двома точками

Рядок - послідовність лінійних сегментів

Дуга - геометричне місце точок, які формують криву певну математичної функцією

Зв'язок - з'єднання між двома вузлами

Спрямована зв'язок - зв'язок з одним певним напрямом

Ланцюжок - спрямована послідовність непересічних лінійних сегментів або дуг з вузлами на їх кінцях

Кільце - послідовність непересічних ланцюжків, рядків, зв'язків або замкнутих дуг

Двовимірні типи об'єктів

Область - обмежений безперервний об'єкт, який може включати чи не включати в себе власну кордон

Внутрішня область - область, яка не включає власну кордон

Полігон (контур) - 2-мірний (базарною) об'єкт, внутрішня область, утворена замкнутою послідовністю дуг в векторно-топологічних уявленнях або сегментів в моделі "спагетті". Розрізняють простий П. що не містить внутрішніх П. і складовою П, що містить внутрішні П. звані також "островами" (island) і анклавами (hole).

Піксель - елемент зображення, який є найменшим неподільним елементом зображення
