Расцепитель автоматичного вимикача основні види та їх особливості

Сучасну електричну мережу неможливо уявити собі без необхідних засобів захисту, зокрема, автоматичного вимикача. На відміну від застарілих плавких запобіжників він призначений для багаторазової захисту мережі та електроустаткування. При цьому автоматичний вимикач захищає від струмів короткого замикання, зайвих перевантажень, а деякі моделі навіть від недопустимого зниження напруги. І ось в центрі всієї цієї конструкції найбільш значущим елементом є расцепитель автоматичного вимикача. Саме від нього залежить надійність і швидкість спрацьовування, тому варто порівняти всі існуючі на даний момент різновиди.

Отже, в числі перших можна назвати теплової расцепитель. В силу своєї конструкції теплової расцепитель спрацьовує з витримкою часу. Чим більше перевищення струму, тим швидше спрацьовує тепловий расцепитель. Так що час спрацьовування може варіюватися від декількох секунд до години. Саме тому чутливість автомата, де встановлений тепловий расцепитель, завжди визначається времятоковой характеристикою і відповідає класу B, C або D.

Наступний різновид відноситься до числа расцепителей миттєвої дії. Йдеться про таке поняття, як електромагнітний расцепитель. Він спрацьовує за частки секунди, чим вигідно відрізняється від теплових расцепителей. Однак електромагнітний расцепитель має і свою особливість - спрацьовування відбувається при значно більшому перевищенні номінального струму. Виходячи з цього, електромагнітний расцепитель також володіє певною чутливістю і відноситься до одного з класів - A, B, C або D.

Мабуть, найефективнішим можна назвати електронний расцепитель автоматичного вимикача. Швидка швидкість спрацьовування і висока чутливість роблять електронний расцепитель ідеальним засобом захисту від перевантажень і струмів короткого замикання. З цієї причини даний расцепитель миттєвої дії використовують на більше струми.

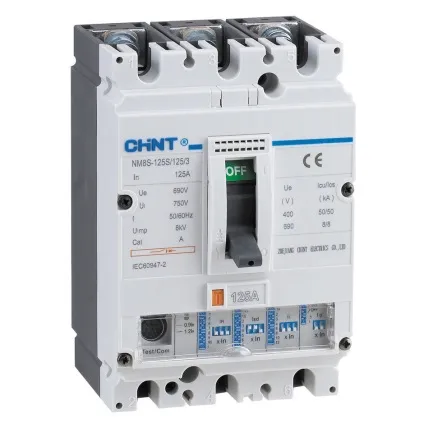

Саме електронний расцепитель часто монтують як на повітряні автоматичні вимикачі, так і на автоматичні вимикачі в литому корпусі. Повітряні автоматичні вимикачі мають на увазі відкрите виконання (як правило, в металевому корпусі) і розраховані на силу струму до декількох тисяч ампер. Як вже було сказано, електронний расцепитель через моментальної швидкості спрацьовування ідеально підходить для силових мереж. Що ж стосується автоматичних вимикачів в литому корпусі, то їх відрізняють компактні розміри і закрите виконання в корпусі з термореактивной пластмаси. Їх зручно монтувати на DIN-рейку, але закритий корпус має на увазі підвищені вимоги до надійності расцепителя. Таким знову ж є електронний расцепитель, де відсутні рухливі механічні елементи.

Принцип роботи

Незалежно від виду розчеплювача принцип його роботи заснований на роз'єднання ланцюга в разі перевищення струмових характеристик. Будь расцепитель є невід'ємною частиною автоматичного вимикача, вбудованої в нього або механічно пов'язаної з ним. Расцепитель автоматичного вимикача під впливом струмів короткого замикання або при перевищенні навантаження ініціює звільнення утримуючого пристрою в корпусі автоматичного вимикача. В результаті цього відбувається розмикання електричного кола.

конструкція

Конструкція багато в чому залежить від різновиду расцепителя. Так, основою теплового розчеплювача служить биметаллическая пластина - металева стрічка з двох смуг, що мають різні коефіцієнти теплового розширення. При проходженні через неї струму, що перевищують допустиме значення, біметалічна пластина деформується, тим самим, спрацьовує механізм розчеплення.

У електромагнітного розчеплювача конструкція являє собою соленоїд (обмотку циліндричної форми) з рухомим сердечником. Струм проходить по обмотці соленоїда і в разі перевищення струмових характеристик сердечник втягується, впливаючи на розмикаючими механізм.

А ось електронний расцепитель автоматичного вимикача не грунтується на механічному впливі і являє собою дещо іншу конструкцію. Він складається з контролера і датчиків струму. Контролер порівнює значення датчиків струму з встановленими характеристиками, а в разі перевищення заданих параметрів струму дає сигнал на відключення. Таким чином, електронний расцепитель володіє більш гнучкими настройками, дозволяючи налаштовувати параметри автоматичного вимикача під конкретні вимоги захисту електромережі.
