З’єднання вінців зрубу, переруби в кутах будинку

Головне, що відрізняє дерев'яні будинки і лазні, побудовані різними компаніями, як правило, приховано від погляду клієнта. Ми говоримо про формування чашок, пазів і шпильок, затесов і розпилів. Всі ці елементи, які в дійсності багато в чому визначають якість побудованого зрубу, можна побачити або під час будівництва зрубу або в процесі його монтажу / демонтажу.

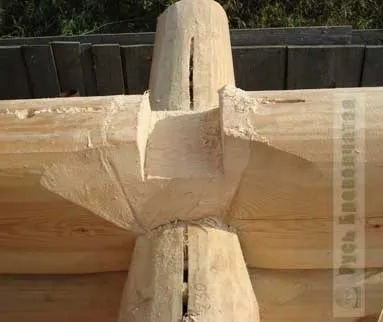

Деякі подробиці втім можна оцінити і вже в зібраному зрубі, наприклад, по Затес в кутах перерубов можна дізнатися канадську чашку, а по пазах у віконних або дверних отворах проконтролювати наявність поднутренія.

Тому ми вирішили привернути Вашу увагу до найбільш важливих питань, що стосуються з'єднання вінців.

Зробивши невеличкий відступ, ще раз зазначимо, що наші майстри готові виконати практично будь-яке Ваше побажання, що стосується виготовлення зрубів.

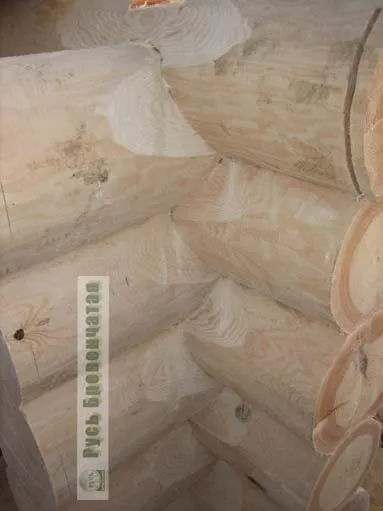

Приклад рубки "без залишку" показаний на фото праворуч. Такий підхід зменшує витрату матеріалу, але робить з'єднання більш холодними.

У будь-якому випадку - остаточне рішення за Вами, а ми готові надати Вам вичерпну інформацію про кожного з існуючих підходів будівництва зрубів будинків і бань.

Додатково до Затес канадської чашки ми застосовуємо пару: шип - паз, докладніше. Це дуже важливий елемент переруби, що забезпечує теплоту будинку і жорсткість конструкції зрубу. Ось ці елементи можна побачити тільки під час будівництва або монтажу. Зверніть будь ласка увагу на цей, начебто незначний, елемент запобігає продувність кутів.

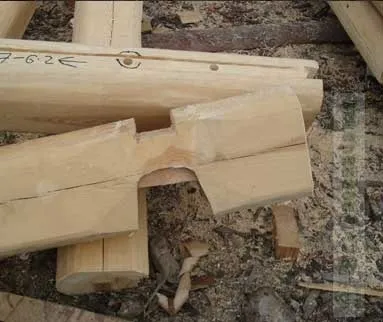

Що являє собою шип при рубці в канадську чашку (тобто для круглого колоди), показано на малюнках вище. Часто даний шип називають "курдюк" - це історично сформоване поняття. Зверніть увагу на сітку пропилов уздовж колоди. Це заготовка під майбутній поздовжній паз, який накриє колоду, що лежить нижче (зараз колоду перевернуто, для зручності роботи). Пропили виконуються бензопилою, а подальша робота - сокирою.

Як виглядає паз під цей шип показано на наступних фотографіях.

На двох фотографіях справа показана стіна з полулафет. Тобто в круглому колоді стісується одна сторона (зазвичай для внутрішньої стіни будинку). На відміну від лафета, коли полуовал створюється на верстаті, тут зрізання проводиться вручну, тому операція виходить трудомісткою і дорогою. Проте, бажання Замовника для нас закон, якщо Ви захочете мати саме такий зруб, то ми це зробимо.

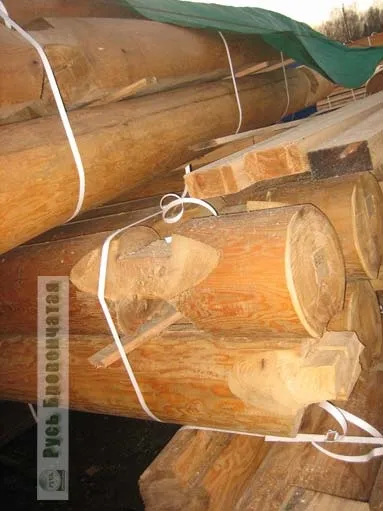

На фото зліва ще раз показаний зовнішній вигляд канадської рубки, а праворуч показаний зруб, розібраний і складений в пакети. У такому вигляді він буде доставлений на Ваш ділянку. Тут Ви також можете чітко бачити всі елементи канадської чашки: затес, паз під шип, шип і торець колоди, підготовлений до стикування в перерубати.

Вас дивує колір колод на правому знімку? Це не колір тонера, а колір натуральної модрини. Про зрубах будинків і бань з модрини Ви можете прочитати тут.

Другим способом будівництва дерев'яних будинків ручної рубки є рубка в норвезьку чашку. При цьому використовуються не круглі, а півовальні колоди, іменовані часто "лафет". Більш докладно про лафеті можна прочитати тут.

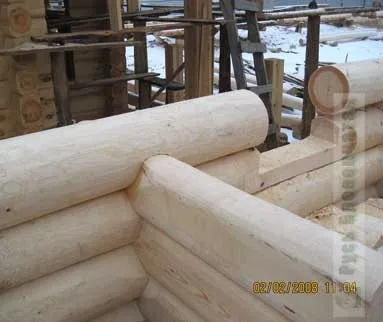

Компромісним варіантом є спільне використання круглого колоди і лафета. відповідно для зовнішніх і внутрішніх стін. Більш докладно про це можна прочитати тут. Як виглядає спільне застосування кругляка і лафета показано на наступних фото.

Як і для круглого колоди розглянемо докладно елементи чашки (об'єднання норвезької і канадською чашок). На лівому фото ми бачимо і шип (знизу) і паз (зверху). На наступних трьох фото шип на лафеті показаний більш детально.
