Похилий переріз - це зображення фігури, отриманої при уявному розсіченні предмета площиною, не рівнобіжною жодної площині проекцій.

При побудові похилого перерізу на основних проекційних видах воно зображується в спотвореним вигляді. Тому завдання на побудову похилого перерізу зводиться до зображення його натуральної величини.

Величину його визначають одним із способів: обертанням або зміною площин проекцій. Найбільш зручним є спосіб зміни площин проекцій, тому що дозволяє побудувати винесене перетин на вільному полі креслення. Суть методу полягає в тому, що при незмінному положенні предмета одна з площин проекцій замінюється нової, перпендикулярній до замінної і паралельної січної площини.

Для побудови натуральної величини похилого перерізу необхідно використовувати два проекційних виду. Доцільно заздалегідь оцінити перетину геометричних елементів, що становлять предмет і потрапляють в січну площину.

Порядок побудови похилого перерізу представленого на рис. 2.19 наступний:

1. На головному вигляді відзначають характерні точки перетину січної площини А-А з поверхнею деталі (12. 22. 32. 42. 52. 62).

2. По лініях зв'язку на вигляді зверху знаходять проекції цих характерних точок (11. 21. 31. 41. 51. 61).

3. З характерних точок на головному вигляді перпендикулярно січної площини проводять лінії зв'язку.

4. На вільному полі креслення паралельно січної площини проводять вісь симетрії перетину так, щоб вона перетинала лінії зв'язку.

5. На лініях зв'язку похилого перерізу симетрично осі відкладають відрізки, величина яких визначається на вигляді зверху. Так відрізок 64 -6'4 перетину дорівнює відрізку 61 -6'1 на вигляді зверху.

6. Знайдені точки з'єднують і отримують натуральну величину похилого перерізу. Отримане перетин штрих.

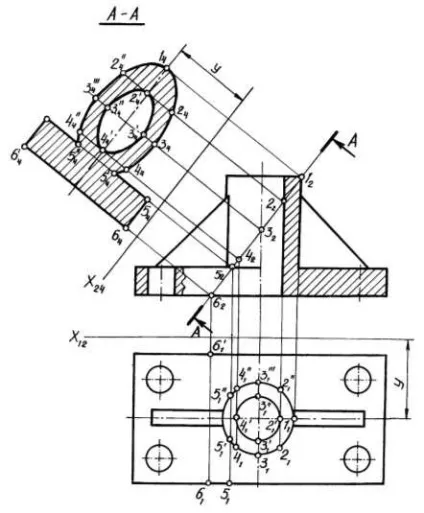

Мал. 2.19 - Порядок побудови похилого перерізу
