Oventrop multimodul

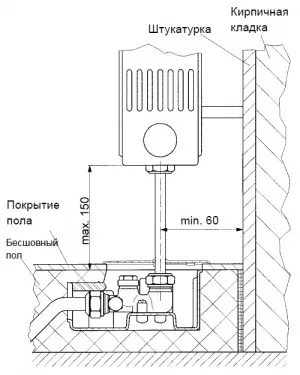

Монтаж Multimodul в підлозі
Набір Oventrop Multimodul для подключеніяпотопітельних приладів до трубопроводів складається з шафи, вбудованого в стіну, з вбудованим вентилем, захисного чохла, кришки і 2-х хромованих сполучних трубок, що підключаються за допомогою приєднувальних наборів зі стяжними кільцями. Застосовується як в двотрубних, так і в однотрубних системах опалення. Для попереднього налаштування, відключення, заповнення та спорожнення опалювальних приладів. Кільце ущільнювача шпинделя з етилен-пропілен-дієн-каучуку (EPDM). Захисний ковпачок має додаткове м'яке ущільнення. Можливість використання інструменту для спорожнення і обслуговування. Трубопроводи підключаються приєднувальними наборами зі стяжними кільцями (євроконус).
- Максимальна робоча температура: 100 ° C
- Максимальний робочий тиск: 10 бар
- Артикул №: 1015651
Набір для приєднання опалювальних приладів Multimodul застосовується для підключення опалювальних приладів з вбудованим вентилем. Монтаж може проводитися як в стіні, так і в підлозі (при цьому необхідно враховувати можливість спорожнення). Можлива експлуатація опалювальних систем без опалювальних приладів. Опалювальний прилад монтується лише після закінчення будівельних робіт, що дозволяє уникнути пошкоджень опалювальних приладів при проведенні оздоблювальних робіт. Для проведення гідравлічного ув'язування систем опалення проводиться попередня настройка для зміни гідравлічного опору. Заповнення і спорожнення опалювального приладу здійснюється інструментом через отвір для шланга 1/2 ". Multimodul має заводську настройку на режим роботи в двотрубної системі опалення. Для роботи в однотрубному режимі необхідно відкрити байпасний гвинт. 35% затікання в опалювальний прилад досягається при 1,5 оборотах настроечного гвинта.
переваги:
- можливість монтажу трубопроводів і запуск системи опалення без опалювальних приладів
- опалювальні прилади надійно захищені від ушкодження при проведенні оздоблювальних і ремонтних робіт (опалювальний прилад може бути в будь-який час демонтований, без спорожнення системи)
- функція відключення, заповнення та спорожнення опалювального приладу
- підходить для однотрубних і двотрубних систем опалення
- встановлюється як в стіні так і в підлозі
- повний набір: шафа, вбудований в стіну, зі змонтованої арматурою, хромовані з'єднувальні трубки з різьбовими приєднувальними елементами, кришка білого кольору RAL 9010, захисного чохла з важкогорючих пінопласту.
Установка і монтаж:
Шафа, що вбудовується в стіну, повинен бути встановлений співвісно приєднувальних патрубків опалювального приладу, при цьому верхня межа готового статі не повинна лежати вище маркування захисної кришки. При монтажі Multimodul в стіну необхідно враховувати, що відстань між маркуванням і приєднувальними патрубками радіатора було не менше 120 мм (див. Рис.). Шафа повинна бути так встановлено і закріплено, так щоб він виступав відповідно передбачуваної товщині штукатурки. Захисна кришка і готова стіна повинні лежати на одному рівні. Приєднання трубопроводів здійснюється за допомогою приєднувальних наборів зі стяжними кільцями. Для труб різних матеріалів і діаметрів Oventrop пропонує відповідні приєднання. Для затягування з'єднань потрібен спеціальний ключ (напр. Oventrop арт. № 1401091). Заповнення системи опалення, гідравлічне випробування трубопроводів і введення в експлуатацію системи може здійснюватися без опалювальних приладів. На закінчення шафа закривається захисною кришкою. Після оздоблювальних робіт монтуються опалювальні прилади. При цьому верхня частина захисного чохла з пінопласту видаляється і опалювальний прилад приєднується доданими хромованими сполучними трубками і приєднувальними наборами зі стяжними кільцями. Захисна кришка надівається знизу на з'єднувальний трубки, а пластина зверху вводиться в канавки до упору. Зібрану кришку втиснути.
