Рама вагонна - це

одна з найважливіших частин вагона, що є підставою кузова і має призначення: 1) підтримувати кузов і його навантаження або самостійно, або спільно зі стінками кузова; 2) за допомогою прикріплених до неї ударних і тягових приладів сприймати на себе стискають, а при несквозной упряжі і розтягують поздовжні зусилля;

3) з'єднувати ходові частини і візки. Р. в. складається з системи скріплених між собою і розташованих в одній площині поздовжніх, поперечних, а іноді діагональних балок. Конструкція Р. в. залежить від типу вагона, системи упряжі та наявності або відсутності візків. Більшість типів вагонів, за винятком деяких спеціальних, має Р. в. подібною конструкції. Система упряжі зумовлює конструкції Р. в. двох типів: без хребтової балки, що застосовуються при наскрізний упряжі, і з хребтової балкою при несквозной упряжі.

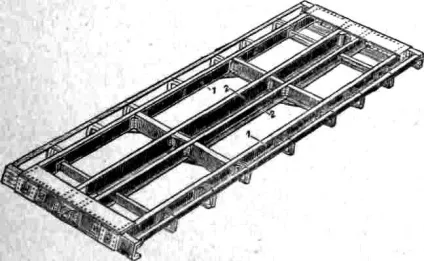

Прикладом останнього типу служить рама великовантажного вагона (фіг. 1), що складається з двох хребтових балок 2 (швелерів № 30), перекритих на всю ширину сталевий накладкою, двох складових брусів 1, по кінцях яких брало прикріплюються ударно-тягові прилади, двох особливо міцних шкворневих балок 3, що спираються центрами на візки і підтримують кінцями кузов, і чотирьох проміжних поперечних балок 4. Крайні поздовжні балки 5 (швелери №20) служать нижніми поясами бічних стінок вагона, що підтримують кузов спільно з рамою. Р. в. з хребтової балкою для нетележечних вагонів (напр. 20-т критого) показана на фіг. 2, на к-рій 1 - поздовжні балки, 2 - хребтові балки. Сучасні Р. в. будуються виключно сталевими з хребтової балкою і переважно для візкових вагонів. Несправності Р. в. забороняють ставити вагон в поїзд, вказані в § 225 ПТЕ.
