ПВХ труби для водопроводу види, з’єднання, особливості

Довговічність системи водопостачання в чому залежить від якості використовуваних матеріалів при її установці. На сьогоднішній день широко використовуються полімерні вироби. Полівінілхлорид - матеріал, що складається з вуглецю, водню і хлору. Впливати на властивості готових виробів можна шляхом введення в нього домішок при їх виготовленні. Полівінілхлорид не є токсичним і дозволяє транспортувати всілякі рідини, кислоти (сірчану, фосфорну, соляну) і масла.

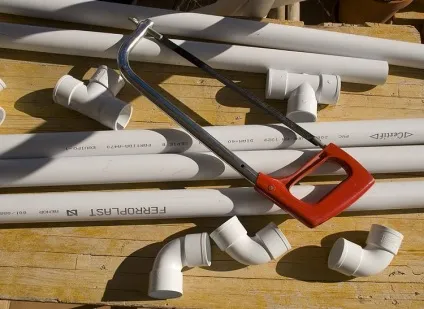

Труби ПВХ часто застосовуються для монтажу водопровідних систем різного призначення

Характеристики ПВХ труб

Труби діляться на ПВХ (ПВХ) для систем холодного водопостачання і вироби з хлорованого полівінілхлориду (ХПВХ) для гарячого водопроводу.

Важливо! Використання спеціальних стабілізаторів підвищує ударостійкість та морозостійкість труб, зберігає цілісність конструкції при механічних навантаженнях.

За класифікацією розподіл труб відбувається на 4 маркування:

типорозмір: великий, середній, малий;
радіус вигину: жорсткий, гнучкий, дуже гнучкий;
вид укладання: зовнішня, внутрішня;
робочий тиск: напірні, безнапірні, для розріджених середовищ.

Пристрій зовнішніх систем водопостачання здійснюється трубами діаметром 9-63 см при робочому тиску 6-10 бар. У безнапірних водопроводах часто використовуються ПВХ вироби діаметром 11-63 см при тиску не більше 0,16 МПа.

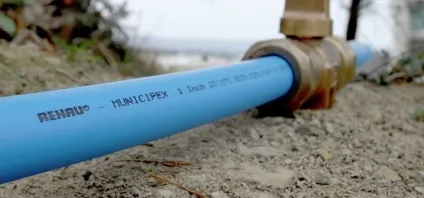

Діаметр труб вибирається залежно від призначення і типу водопроводу

Стандартна довжина труб становить 1; 2; 3 і 6 м, діаметри найрізноманітніші - від 1,2 до 63 см. При необхідності вони ріжуться спеціальними ножицями на необхідні відрізки і зачищаються.

При виборі труб необхідно звертати увагу на товщину стінок, яка повинна бути однаковою по всьому колу перетину, відсутність шорсткостей і напливів.

Технічні показники виробів ПВХ

Вибір труб здійснюється за маркуванням, яка наноситься на поверхню труби і відображає її основні параметри. Згідно з міжнародними стандартами ПВХ труби для водопроводу оснащуються штрих-кодом із зазначенням основних характеристик:

SDR - відношення зовнішнього діаметра до товщини стінки;
товщина стінки труби;
зовнішній діаметр;
умовний прохід;
номінальний тиск;
жорсткість кільця;
максимальний тиск трубопроводу.

Технічні дані кожного виду труби завод виробник наносить на зовнішню поверхню виробів

У нормативних документах на виготовлення труб наведено численні параметри і вимоги до подібних виробів. Для ПВХ труб основними є кілька показників, які представлені в таблиці.

Водопровідні ПВХ труби володіють запасом міцності 1,25 одиниць для холодної і 1,75 одиниць для гарячої води. Для систем зовнішнього водопостачання найчастіше використовуються труби з SDR 41-17 для значень тиску 16-6 бар. Вони мають сірий колір і відрізняються від каналізаційних труб типом розтруба.

Основні переваги і недоліки

Напірні водопровідні труби ПВХ маловагі і реалізуються за порівняно невисоку вартість. Вони мають розтруб з ущільнювальним кільцем, що дозволяє отримати герметичне з'єднання без застосування додаткового ущільнення. Для монтажу не потрібні зварювальні машини і складні інструменти. Завдяки простоті монтаж може бути виконаний своїми руками.

Оскільки напірні труби не піддаються гниттю і корозії, що надходить по ним вода є чистою. Вироби з полівінілхлориду відрізняються зниженою горючістю. Внутрішня поверхня ПВХ труб завжди вільна і чиста, так як не відбувається скупчення і відкладення солей на їх стінках. Така властивість збільшує експлуатаційний термін виробів.

Усередині трубопроводу з ПВХ не накопичується бруд, тому питна вода завжди буде чистою

За ПВХ трубах можна транспортувати питну воду. Велика розмаїтість елементів дозволяє в разі необхідності влаштовувати криволинейную магістраль водопроводу. Усередині таких труб не розмножуються бактерії. На 1 см2 площі ПВХ труби в 12 разів менше бактерій, ніж на подібному ділянці труби з поліетилену, і в 9 разів, ніж на трубі з поліпропілену. ПВХ напірні труби стійкі до ультрафіолетових променів, що дозволяє їх використовувати для зовнішніх водопроводів.

З недоліків ПВХ труб можна виділити неможливість застосування в системах гарячого водопостачання або опалення. Максимальна короткочасна температура нагріву для них становить 65 °, а оптимальна - 45 ° С. Труби вимагають хорошого утеплення при мінусовій температурі (менше -10 ° С).

Важливо! ПВХ труби для водопроводу можна спалювати, оскільки під час горіння виділяється хлор.

Можливі складності при стикуванні ПВХ труби з виробами з інших матеріалів.

З'єднання полівінілхлоридних труб

Існують три способи стикування напірних труб ПВХ для водопроводу:

із застосуванням муфт;
в розтруб;
фланцеве з'єднання;
холодним зварюванням.

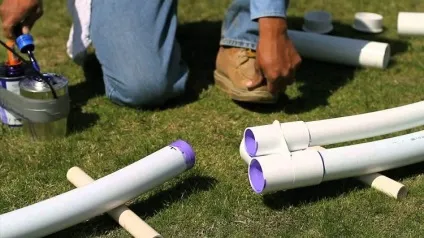

Надійного з'єднання труб ПВХ можна досягти шляхом холодного зварювання

Для з'єднання ПВХ труб клейовим методом необхідно попередньо перевірити елементи на предмет їх сумісності. Для цього досить вставити трубу в відповідний фітінг. Далі, будівельними ножицями або ножівкою по металу відрізається необхідна довжина виробу. Торець труби зачищається за допомогою напилка або ножа для зняття фасок. Після продувки і знежирення на сполучаються поверхні наноситься клей.

Труба вводиться в фітінг і повертається на 1/4 обороту для того, щоб клей рівномірно розподілився. З'єднання фіксується на 20-30 секунд, а сам процес стикування не повинен перевищувати за часом 1 хвилину. Після цього залишки клею віддаляються. При використанні труб діаметром більше 50 мм додатково застосовуються стягують пристосування.

Для з'єднання труб діаметром 5-11 см використовуються муфти. Виріб необхідного розміру відрізається, приставляється до муфти і на нього наноситься розмітка. Внутрішня поверхня муфти і труби змащується клеєм і вони фіксуються згідно мітках. Труба в відповідний фітінг повинна входити на 2/3.

Розтрубний метод з'єднання відрізняється простотою і швидкістю. Стикувальні місця змащуються силіконовим складом і з'єднуються шляхом введення до позначки труби в розтруб. Важливо дотримуватися співвісність елементів.

монтаж трубопроводу

Монтаж водопровідної системи здійснюється в кілька етапів. Спочатку необхідно скласти чітку і детальну схему майбутньої мережі із зазначенням точок розміщення приладів і необхідних елементів з їх розмірами і кількістю. Важливо вже на етапі планування добре уявляти, як будуть проходити напірні водопровідні труби.

Перед монтажем потрібно підготувати відрізки труб потрібної довжини і сполучні елементи до них

Далі, система відключається від водопостачання і старі труби демонтуються. Для установки ПВХ труб знадобляться ножиці для їх різання, очищувач, клей, спеціальні пензлики для нанесення клею і очищення склеюються між собою поверхонь.

Напірні ПВХ труби великих діаметрів розрізаються роликовим різаком. Необхідно стежити за збереженням прямого кута зрізу відносно осі вироби. Торці повинні бути оброблені ножем для зняття фасок або обточені напильником.

Перед склеюванням деталей трубопроводу з'єднуються частини змащуються очищувачем. В основі процесу з'єднання труб лежить розчинення клеєм верхніх шарів, що з'єднуються. Матеріали проникають в структуру один одного, утворюючи монолітний стик, що відрізняється герметичністю і міцністю.

Зверніть увагу! При правильно виконаному з'єднанні на стику фитинга і труби з'явиться рівний шар клею, який витирається ганчіркою.

Краще використовувати клей, який рекомендує завод-виготовлювач.

Характеристика фасонних частин

Фасонні частини для напірних водопровідних систем мають широкий асортимент моделей і типорозмірів. Виходячи з характеристик трубопроводу, визначаються відповідні види деталей, які виконують певні функції.

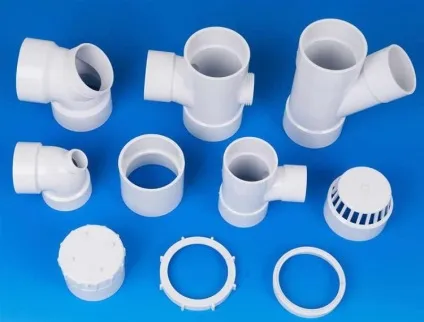

До труб можна підібрати фітинги для вирішення різних завдань

Сполучна муфта використовується для прямих ділянок напірного трубопроводу з ПВХ труб. Вона являє собою здвоєний розтруб і застосовується для стикування труб і патрубків, які мають гладкі кінці. У ремонтної ковзної муфти з двох сторін є пазухи під ущільнювальне гумове кільце. Завдяки своїй будові вона ковзає по трубі з зовнішньої сторони і дозволяє проводити ремонтні роботи в важкодоступних місцях.

Для з'єднання полівінілхлоридних труб з виробами з інших матеріалів або для розгалуження трубопроводу використовуються трійники. Для застосування в напірних мережах вони оснащуються тристоронніми розтрубами.

На деяких ділянках водопровідних систем встановлюються патрубки. Вони стикуються ПВХ труби з запірною арматурою або системою труб, виконаних з інших матеріалів. Якщо змінюється діаметр труб, то встановлюються перехідні патрубки.

При відхиленні напрямку струму води або зміні конфігурації мережі використовуються коліна або відводи. У них один кінець гладкий, а другий - з розтрубом. Також існує можливість врізки труб з полівінілхлориду в трубопровід. Для цього використовуються сідлові відводи. Врізка проводиться за допомогою конічного або циліндричного нарізного сполучення. Кінці труб можуть бути закриті глухими ПВХ фланцями.

Таким чином, ПВХ труби є найбільш вигідним і відповідним вибором для пристрою систем водопостачання. Їх якість, надійність і різноманітність фасонних дозволяє прокласти водогін з довгим терміном експлуатації.
