Всім знайома ситуація, коли електроенергія не надходить до розетки або якогось освітлювального приладу. Найчастіше причиною того буває обрив проводу. І тут не обійтися без прозвонки кабелю, що живить всю систему, а також окремих проводів. Прозвонка кабелю допоможе визначити, де пройшов пробій мережі.
Розподільні коробки багатоквартирних будинків, як правило, містять клубок абияк заізольовані кінців проводів без будь-яких позначень. Розетки і вимикачі, особливо в старих будинках, давно відслужили свій термін експлуатації. Тому для визначення місця обриву електричного кола доводиться перевіряти всі елементи, заново маркувати жили кабелів.
У домашніх умовах виконати прозвонку проводів своїми руками можна двома простими способами:
- використовуючи мультиметр;
- за допомогою звичайної лампочки і батарейки.
Як бачите, прозвонка кабелю - це досить простий процес, який може виконати кожна людина. Якщо вам буде цікаво, тоді можете прочитати про ніж електрика.
Прозвонка кабелю за допомогою лампочки і батарейки
Необов'язково володіти глибокими знаннями в електроніці і радіотехніці, щоб зробити пристосування для прозвонки проводів і кабелів.
Для створення цього нехитрого приладу необхідна лампочка (вольтаж лампочки не повинен бути більше вольтажа батарейки), батарейка (або кілька з'єднаних між собою батарейок), з'єднувальні дроти (їх довжина повинна бути достатньою для прозвонки на великій відстані), щуп (металевий стрижень). Для зручності в роботі на кінець проводу телефонної лінії можна прикріпити затискач «крокодил».
Як виконати прозвонку проводів таким пристосуванням? Щоб прозвонка проводів своїми руками була правильною, для цього жили одного кінця кабелю маркують в довільному порядку.
Потім до однієї з них за допомогою затиску прикріплюють провід від батарейки, а приєднаним до лампи щупом по черзі стосуються жив на іншому кінці кабелю. Якщо при торканні лампочка загорілася, значить це жила, до якої приєднано дріт від батарейки.

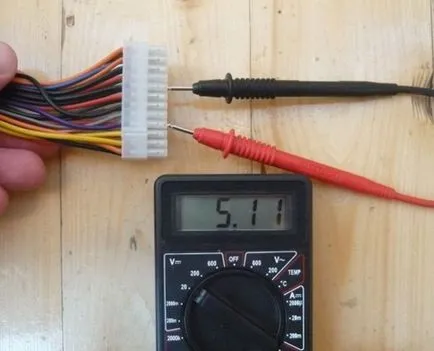

Прозвонка многожильного кабелю мультиметром

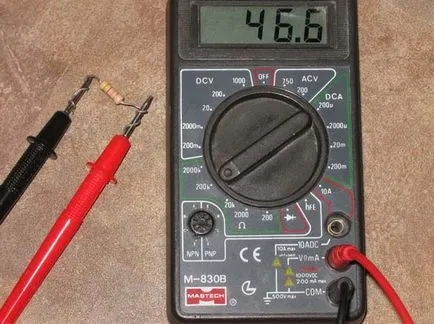

На сьогоднішній день прозвонка проводів виконується за допомогою мультимера. Він призначений для вимірювання різних параметрів електричного з'єднання (сили струму, опору, змінного і постійного напруги і т.д.).
Якщо вам необхідно розібратися - куди йде той чи інший провід, перевірити чи працює вимикач, розетка, чи є контакт, чи немає обривів в проводці, мультиметр допоможе без проблем впоратися з подібними завданнями.
Включаємо мультиметр на вимір напруги (якщо потрібно знайти 220, ставимо більш 600В, залежить від моделі). Одним щупом приладу торкаємося фази, іншим по черзі тестуємо дроти. Коли на приладі з'являється 220В - потрібний дріт знайдений. Маркуємо його. За таким же принципом перевіряються і маркуються інші пари електропроводів.
Для перевірки цілісності електропроводки відключаємо кабель від джерела струму. Включаємо мультиметр в режимі прозвонки або в режимі вимірювання опору в найнижчому діапазоні значень. Змикає щупи приладу, при цьому на екрані повинні з'явитися нулі, видається писк. Розмикаємо щупи і приєднуємо їх до кінців дроту. Якщо кабель цілий, прилад показує нульове опір. Як бачите, прозвонка кабелю це простий процес і для його виконання потрібно мінімальний набір інструментів.
