Якщо мрія людини збулася, і він став щасливим володарем заміського ділянки під власну дачу або особняк, то одним з основних питань повинна стати проводка в будинку своїми руками. У будь-якому будинку є маса обладнання, яке без електрики просто перестане функціонувати, що знизить рівень комфорту практично до нуля.

Ставитися до питання підключення занадто самовпевнено також не варто, оскільки результати можуть виявитися більш ніж плачевними. Про те, як правильно зробити систему електроживлення у власному заміському будинку, постараємося розібратися в цій статті.

• Що таке електропроводка і якою вона буває?
• Етапи облаштування електропроводки в будинку
• Підготовка робочого проекту
• Вибір кількості та характеристик проводів і елементів арматури
• Організація введення електрики
• Прокладка проводів і монтаж точок розбору
• Прилад потребує заземлення
• висновки

Що таке електропроводка і якою вона буває?

У будь-якому будинку є розетки, вимикачі, які є точками роздачі електроенергії споживачам (освітлювальних приладів, побутової техніки і т. П.). Але самі по собі вони не можуть виробити електрику. Воно надходить до точок розбору з зовнішньої лінії електропередачі, по вступним СІП проводів, через центральний щит управління і внутрішньобудинкові кабелю проводки. Вся ця сукупність елементів і називається електропроводкою.

У теорії і практиці електротехніки виділяють два основних види проводки:

Приклад відкритої проводки в будинку з вимикачем

Частина проводки, яка прокладається по зовнішніх стінах будинку або між опорами повітряним шляхом з території ділянки. При цьому кількість прольотів не повинно перевищувати чотирьох, а відстань між ними - 25 м;

Внутрішня. Інша частина електропроводки, яка знаходиться вже всередині будинку і забезпечує розподіл струму до кінцевих точках споживання від введення і центрального щитка.

У свою чергу, та частина проводки, яка знаходиться всередині будівлі, ділиться на два підвиди:

1. Прихована. Цей варіант передбачає необхідність прокласти кабелю в товщі стіни. Для цього в ній проробляються спеціальні борозни (штроби), в які укладають провід і заповнюють простір спеціальної пластичною масою (розчин, шпаклівка і т. Д). Якщо використовуються гіпсокартонні панелі, то за ними прокладаються проводи в захисній гофре;
2. Відкрита. В цьому випадку, розводка проводів здійснюється прямо по поверхні стін і перекриттів (стелі) в спеціальних ізоляторах (металеві та гофровані труби). Прокладка в спеціальних пластикових декоративних коробах також відноситься до відкритої схемою.

Етапи облаштування електропроводки в будинку

Перш ніж впритул зайнятися пристроєм електропостачання самому, необхідно позначити основні етапи робіт і їх обсяги (а вони досить-таки не маленькі). Правильно всі роботи необхідно вести в такій послідовності:

1. Підготовка робочого проекту на електропостачання;
2. Вибір, відповідно до розрахункових даних, проводів і елементів арматури;
3. Організація введення електрики від ЛЕП до розподільного щита;
4. Прокладка кабелів, установка вимикачів, розеток, освітлювальних приладів;
5. Організація заземлення.

Чітке дотримання черговості робіт і рекомендацій на кожному з етапів, дозволить провести домашню електропроводку правильно, з дотриманням всіх норм безпеки.

А тепер розглянемо кожен з етапів по порядку.

Підготовка робочого проекту

В принципі, це та частина роботи, яку найкраще довірити професійному проектувальнику, знає всю таємницю процесу. Так буде правильно, але якщо в вас самих бачиться нереалізований потенціал, є певне розуміння питання, то можна залишити фахівця без гонорару і зробити все своїми руками. Єдине, що потрібно пам'ятати, так це те, що в кінцевому підсумку цей проект все одно доведеться погоджувати з місцевими енергетиками, як мінімум, в питанні організації введення.

Наші Новомосковсктелі рекомендують!

Для економії на платежах за електроенергію наші Новомосковсктелі радять "Економітель енергії Electricity Saving Box". Щомісячні платежі стануть на 30-50% менше, ніж були до використання економітеля. Він прибирає реактивну складову з мережі, в результаті чого знижується навантаження і, як наслідок, струм споживання. Електроприлади споживають менше електроенергії, знижуються витрати на її оплату.

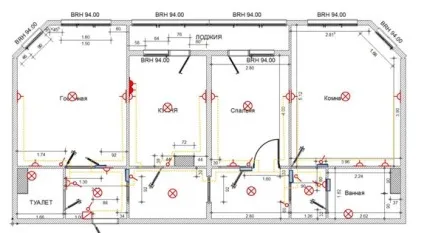

Робочий проект складається з декількох схем: функціональної (схема електричних зв'язків між елементами мережі), розрахункової (окрема схема елементів розподільного щита з номінальними характеристиками обладнання і проводів) і принципової (нанесене на план будівлю розташування проводки, розеток, вимикачів і т. Д). Приклад останньої можна бачити на наступному малюнку:

Також на цьому етапі визначається тип проводки (відкритий або прихований). Остаточний вибір робимо з урахуванням використовуваних для зведення будинку матеріалів і прийнятої дизайнерської концепції. Так, в брусовому будинку краще прокласти саме відкриту проводку через пожежної безпеки конструкцій. В цей же час, в цегляних або панельних залізобетонних стінах можна реалізувати приховану прокладку в підготовлених канавках (штробах). Також прихована проводка монтується за гіпсокартонними або сип панелями.

Вибір кількості та характеристик проводів і елементів арматури

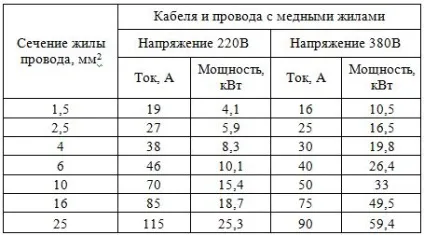

На етапі проектування вже були зроблені розрахунки електротехнічних характеристик мережі, одиночних і групових кіл, а також кінцевих точок розбору електроенергії. Спираючись на отримані дані, вибирають перетин і довжину проводів для організації кожного окремого ланцюга проводки. Для правильного підбору перетину кабелів можна використовувати такі показники:

Організація введення електрики

Підбір перерізу проводу можна зробити, спираючись на значення пікових максимальних навантажень для кожної з груп електропроводки. Автомати, УЗО, розетки, вимикачі вибирають по току. Точки розбору також вибирають, враховуючи тип проводки. У цьому випадку використовується різна конструктивне виконання.

Організація введення електрики в приватному будинку

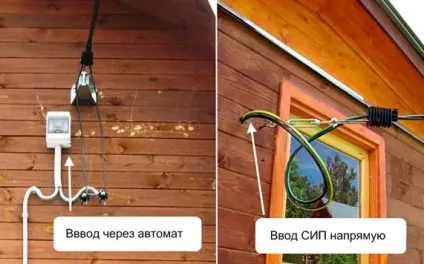

Для підведення електроенергії на центральний розподільний щит, необхідно організувати відгалуження основної ЛЕП. Згідно з останніми рекомендаціями, для цього правильно використовувати СІП - самонесучий ізольований алюмінієвий дріт. Він прийшов на зміну відкритим багатожильним кабелях. Їх використання обов'язково вимагало організації надійної і громіздкої системи опорної ізоляції. При використанні СІП це питання було знято з порядку денного зовсім. Ще одним каменем спотикання було питання довговічності і надійного захисту від атмосферних умов. У кабелях СІП це проблема була вирішена за рахунок ізолювання поліетиленом.

Перетин жив СІП має бути не менше 16 мм 2. Сам введення можна організовувати як повітряним, так і підземним шляхом. У місці введення може бути встановлений зовнішній щиток, від якого електрика подається вже на внутрішній домовик. Всі підключення і з'єднання необхідно виконувати зовні. Прохід СИП і кабелів через стіни, панелі, фундамент, перекриття повинен відбуватися по цокольному елементу (гільзі).

Прокладка проводів і монтаж точок розбору

Залежно від використовуваних будівельних матеріалів відбувається вибір способу укладання електричних ліній. У цегляних і панельних будинках переважно використовується прихований спосіб. Для цього проводять штроблення стін під кабелю і настановні коробки. Виконати борозни і отвори можна різними інструментом, але існують очевидні обмеження по їх орієнтації і розмірами. Якщо монтуються гіпсокартонні станів і стельові панелі, то штробления стін не потрібно.

Зразок прокладки проводів в кімнаті

Прихована проводка в приватному будинку з дерева пов'язана з масою процедурних моментів, оскільки на обличчя підвищена пожежна небезпека. Зокрема, використовується прокладка в металевих трубах, з'єднання яких бути різьбовими або звареними.

Всі розетки і вимикачі встановлюють в спеціальні склянки:

1. Пластикові - для цегельних, бетонних стін, панелей;
2. Металеві - для дерев'яних.

Прилад потребує заземлення

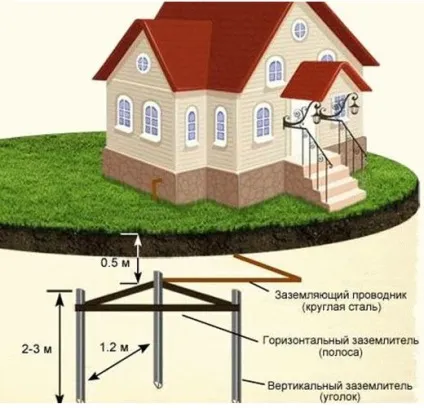

Більшість сучасного обладнання передбачає використання заземлення або навіть зобов'язує до цього з міркувань безпеки. Особливо це стосується тих приладів, які мають металеві корпусні елементи. Тому електропроводка в будинку і заземлюючий контур - поняття нерозривні. Типова схема представлена ​​на наступному малюнку:

Після завершення всіх монтажних робіт необхідно провести контрольні випробування з перевіркою ізоляції, роботи заземлення, автоматів і т.д.

Проводка в будинку своїми руками - дуже відповідальний етап його зведення. Тут потрібно враховувати всі існуючі рекомендації та застереження, оскільки так ви вбережете себе від очевидних проблем і забезпечите безперебійну роботу всіх елементів енергосистеми.
