На сьогоднішній день гіпсокартон вважається досить поширеним матеріалом. Знайти його ви можете практично в кожному будинку. Його застосовують не тільки для стін і стель, а й для перегородок. Проводка під гіпсокартоном повинна виконуватися тільки професіоналами. Але якщо ви правильно підготуватися, тоді цей процес не виявиться складним.

У цій статті ви дізнаєтеся, як зробити проводку в гіпсокартоні своїми руками. Якщо ви недосвідчений електрик, тоді вам необхідно вивчити нашу статтю. Для вас ми розмістили не тільки інструкцію, а й детальні фото.

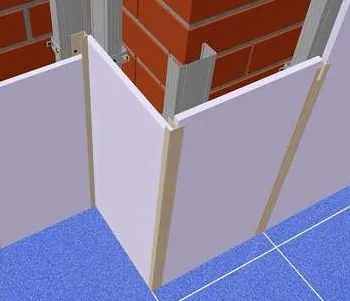

Конструкція гіпсокартонних обшивок

Електропроводка в гіпсокартоні повинна монтуватися перед обшивкою стіни. Це означає, що вам необхідно попередньо підготувати схему подальшої прокладки проводки. Монтаж проводки під гіпсокартоном повинен починатися одночасно з монтажем гіпсокартону.

Гіпсокартон може кріпитися за допомогою декількох способів. Перший спосіб вважається кріпленням за допомогою клею. Другий спосіб краще монтування каркасу за допомогою металевого каркаса. На клей гіпсокартон застосовується досить рідко. Ця технологія може використовуватися в тому випадку, якщо нерівність стін не перевищує 4 мм.

При монтажі гіпсокартону на каркас вам необхідно користуватися наступними критеріями:

1. Спочатку вам необхідно закріпити в стіні спеціальними кронштейнами.
2. Потім на кронштейн можна прикріпити металевий профіль.
3. Поверх каркаса ви можете необхідно нашивати гіпсокартонні листи.

Ця конструкція гіпсокартонної є більш складною. Природно проводка по гіпсокартону повинна укладатися за окремою технологією. Тут вам не буде потрібно кабель канал для прокладки електропроводки.

Проводка під гіпсокартоном в штробі

Прихована проводка під гіпсокартоном повинна виконуватися в тому випадку якщо ви будете клеїти гіпсокартон. Для виконання цього процесу вам будуть потрібні спеціальні канавки. Монтаж проводки в гіпсокартонних конструкціях проводиться наступним чином:

• Спочатку на стінах необхідно зробити розмітку. Ті місця, де ви плануєте встановлювати розетки або вимикачі необхідно позначати окремо. Щоб ваша проводка була рівною, вам буде потрібно використовувати рівень.
• Після нанесення розмітки вам необхідно приступати до штробленню. За допомогою перфоратора вам необхідно видовбати гнізда глибиною в 3.5 мм.

• Проводка під гіпсокартоном повинна прокладатися в канавки однакової глибини. Продовбати свої канавки ви також можете і перфоратором.
• Після виконання штробления можна переходити до укладання проводки. Укладання необхідно проводити в гофрованої труби.
• Після прокладки проводки штроби необхідно буде замазати шпаклівкою. Тільки після цього ви можете приступати до наклеювання гіпсокартону.

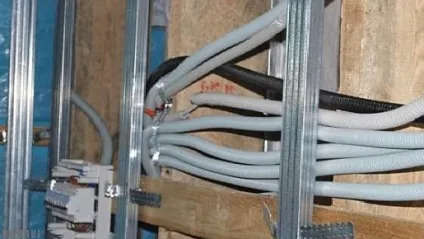

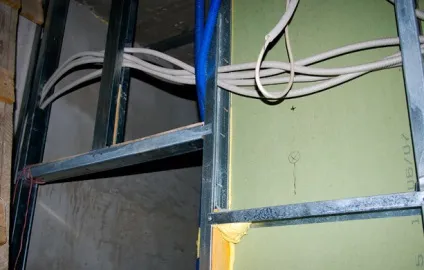

Монтаж проводки в гіпсокартонних конструкціях

Проводка під гіпсокартоном в каркасі повинна проходити під обшивкою в каркасі. Цей спосіб монтажу вважається досить простим. При необхідності за гіпсокартоном можна використовувати труби для прокладки проводки. Для його виконання необхідно виконати наступні етапи:

• Спочатку вам необхідно провести розмітку на стіні.
• Після цього можна приступати до складання каркаса з гіпсокартону. Якщо монтаж проводки здійснюється в перегородці, де немає бетонної основи, тоді необхідно кріпити кабель тільки після обшивки одного боку.
• У профілі вам необхідно просвердлити отвори, де в подальшому буде прокладений кабель. При необхідності кабель ви також можете прокласти через гофровану трубу. Деякі профілю вже можуть мати готові отвори.

• Прокладати гофровану трубу необхідно всередині каркаса. Це необхідно для того щоб саморізи не зашкодили захисний кожух.
• Проводка в гіпсокартоні обов'язково повинна бути фіксованою. Саме тому дроти необхідно кріпити за допомогою пластикових хомутів.
