провал напруги

Провал напруги - раптове значне зниження напруги в системі електропостачання з подальшим його відновленням [1], тобто збільшенням напруги до значення, що знаходиться в діапазоні допустимих значень в сталому режимі роботи системи електропостачання 4 (рис. 1).

Це визначення відрізняється від визначення, даного терміну провал напруги тільки згадуванням про подальше відновлення напруги [1].

Фізично процес, що відбувається в системі при будь-яких змінах напруги, однаковий. Відмінності полягають перш за все в нормованих значеннях параметрів (рис.1).

1Медленние зміни, 2Резкое зміна (закид, викид)

напруги, 3Флуктуаціі напруги, 4Діапазон допустимих змін напруги, 5Глубіна посадки напруги,

6 Залишкова напруга при посадці,

7-тривалість посадки напруги

Таким чином, посадка напруги являє собою окремий випадок провалу напруги. П опади

напруги пов'язані із затримками у відключенні коротких замикань і відмовами обладнання і відносяться до компетенції енергопостачальної компанії.

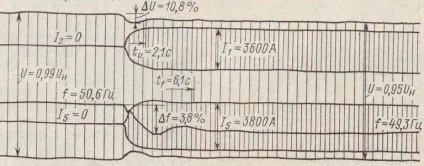

Провал напруги характеризує перш за все властивості джерела напруги. Наприклад, осцилом-лограмма на рис. 2 показує, що при холостому ході обох генераторів (струми I2 = 0 і I5 = 0) напруга в системі дорівнювало 0,99 Uн. а частота - 50,6 Гц. Після включення (або як ще кажуть - накинув) 100% навантаження провал напруги в системі склав # 916; U = 10,8%, а провал частоти # 916; f = 3,8%.

При випробуваннях на стійкість ТС повинен бути підданий впливу провалів напруги не менше трьох разів, з інтервалом між ними не менше 10 с.

Інформація про стійкість цифрових пристроїв релейного захисту до провалів напруги міститься в роботах [4, 5].

1. ГОСТ 23875-88 Якість електричної енергії. Терміни та визначення [3]

2. Захаров О.Г. Словник-довідник з налаштування суднового електрообладнання. Л. Суднобудування, 1987, 216 с.

3. ГОСТ Р 51317.4.11-99 (МЕК 61000-4-11-94) .Совместімость технічних засобів електромагнітна. Стійкість до динамічних змін напруги електроживлення.

[1] Використання прикметника «значний» в даному визначенні є зайвим. Авт.

[2] Відкрита ступінь жорсткості випробувань. Параметри встановлюють в технічних умовах на конкретний виріб.

[3] Стандарт не поширюється на електричну енергію всередині приймачів електричної енергії
