Простий радіожучок своїми руками, майстер-клас своїми руками

На просторах інтернету можна знайти величезну кількість схем радіожучкі. Одні схеми занадто складні і вимагають настройки, в комплектацію інших входять дефіцитні радіодеталі, а треті і зовсім не працюють!
Я пропоную вашій увазі схему жучка, який зможе зібрати як досвідчений радіоаматор, так і новачок в цій справі.

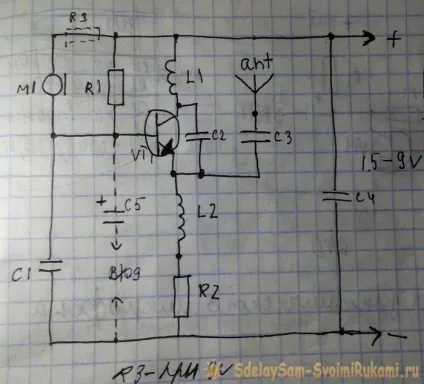

Давайте ж розглянемо цю схему:

На пунктир поки не звертайте уваги.
Для виготовлення жучка нам знадобляться наступні деталі:

VT1 - КТ315 з будь-яким буквеним індексом (якщо хочете збільшити дальність дії жучка, то краще використовувати СВЧ транзистор, наприклад КТ325 або КТ368, відмінно підійде імпортний транзистор s9018);
C1, C4 - 47 ... 68нф;
C2, С3 - 10пФ;
R1 - 33 кОм;
R2 - 100 Ом;
Коливальний контур L1 - 8 витків мідного дроту діаметром 0,3 ... 0,5 мм на стрижні від гелієвої ручки, мотати акуратно, виток до витка (я випаяв готову котушку з зламаного радіоприймача).
М1 - електретний або конденсаторний мікрофон.

З метою економії місця я використовував правий мікрофон (знайшов його в старому мобільнику). Незважаючи на свої розміри, він виявився дуже чутливим.
Всі деталі, крім дроселя L2 і мікрофона зображені на наступній картинці:

Для виготовлення L2 нам знадобиться сірник і дуже тонка дріт:

Відміряємо півтора сантиметра сірники, відкушуємо їх - цей шматочок буде служити сердечником дроселя. Далі беремо дріт і мотаємо сто витків. Фіксуємо висновки вийшла котушки, очищаємо від лаку, лудимо. Все, дросель L2 готовий!

Коли всі деталі в зборі, можна приступити до виготовлення друкованої плати.
Для цього нам знадобиться відрізок текстоліту 35х15мм і сам розчин, в якому ми будемо труїти плату (я використовував перекис водню + лимонна кислота). Робимо малюнок друкованої плати (я малював під транзистор s9018)

і переносимо його на текстоліт.

Кладемо плату в розчин і чекаємо, поки зайва мідь не зникне.
Після того, як плата стравити, дістаємо її, промиваємо проточною водою, прибираємо лак і лудимо її:

Далі припаюємо деталі відповідно до схеми. Увага, при монтажі деталей на плату, не перегрів їх, інакше вони вийдуть з ладу! Особливо акуратно поставтеся до монтажу VT1.
Хочу сказати пару слів про підключення антени, сигнал на неї підводиться з емітера транзистора, що робить робочу частоту жучка більш стабільною.
Схема в зібраному вигляді:

Жучок може харчуватися в діапазоні від 1.5 до 9 вольт.

Будь-яка з цих батарейок підійде для харчування схеми. Я використовував пальчиковую батарейку типу ААА для більшої компактності жучка. Також можна використовувати 3-х вольтів «таблетку».
Якщо ви будете живити схему від крони (9 вольт), то тоді слід включити в схему резистор R3 номіналом 100 Ом.
Акуратно припаюємо батарейку до жучка. В якості антени можна використовувати ізольований провід довжиною 30см, але практика показала, що її відсутність не сильно вплине на дальність прийому схеми. Все, жучок готовий!
