Одна з унікальних особливостей системи AutoCAD полягає в необмежені можливості по налаштуванню інтерфейсу і робочого середовища. Макроси, які призначаються на кнопки - це простий і ефективний спосіб автоматизації, здатний значно полегшити життя проектувальника і позбавити його від рутини.
Пропоную навчитися створювати макроси, при цьому не сильно вникаючи в їх структуру і синтаксис.
Завдання - зробити власну панель інструментів, на панель помістити кнопки і призначити кнопкам макроси. Насправді все це робиться досить просто і швидко, давайте спробуємо.
- Запускаємо команду настройки призначеного для користувача інтерфейсу НПІ (_CUI) на стрічці Управління

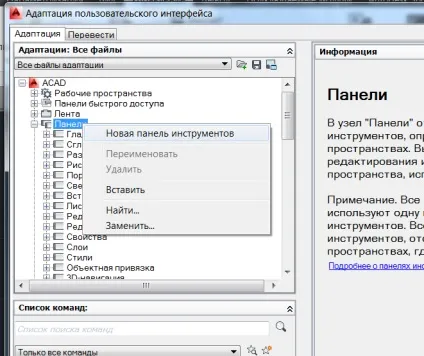

- У лівій верхній частині вікна адаптації шукаємо дерево Панелі та клацаємо правою кнопкою, вибираємо команду Нова панель інструментів
- Вводимо ім'я панелі, наприклад Моя панель. Панель з'являється в списку доступних панелей.

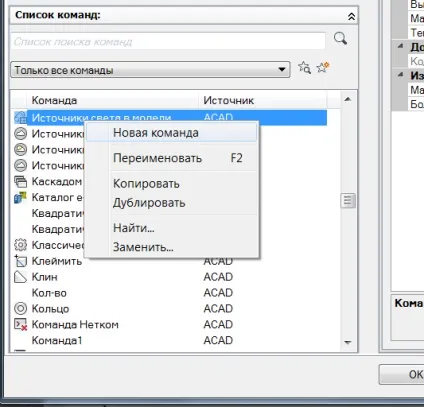

- Створюємо нову команду, для цього в списку команд на будь-який з існуючих натискаємо правою кнопкою і вибираємо Нова команда
- Задаємо ім'я команді, наприклад Створити шар

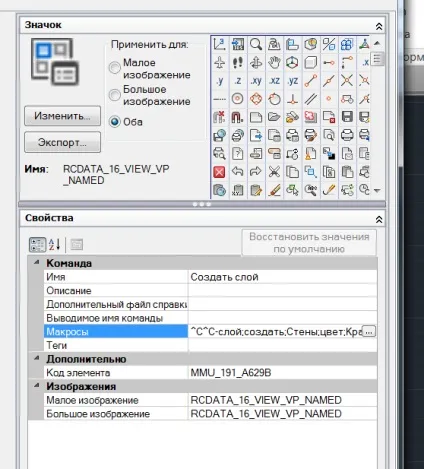

- У правій частині екрана налаштовуємо створену команду. Вибираємо значок для кнопки - або з існуючих, або завантажуємо з зовнішнього файлу BMP або PNG
- Призначаємо макрос на кнопку в рядку Макроси. Для прикладу пишемо рядок
Даний макрос створює в файлі новий шар з ім'ям Стіни і призначає йому червоний колір
- Виходимо з вікна адаптації і бачимо, що з'явилася панель на робочому просторі (якщо панель не з'явилася, то скористайтеся командою -панель для її відображення). Тестуємо створену кнопку - при натисканні в кресленні повинен створитися шар.
- Аналогічним способом можна додати скільки завгодно панелей і кнопок
Які ще макроси можна створити. Кілька прикладів:
- Створення відрізка з одночасним створенням нового шару
Макрос створює новий шар Труби, призначає йому синій колір і запускає команду створення відрізка на цьому шарі
- Вставка конкретного блоку
Макрос дозволяє вставити в креслення блок з файлу з ім'ям рамка.dwg. Файл повинен лежати в цій папці, інакше в макрос потрібно написати абсолютний шлях до файлу
- Установка радіуса сполучення
Макрос встановлює радіус сполучення рівним нулю
