прості дзеркала

Дзеркальне і розсіяне відбиття

Коли світло відбивається від поверхні, він повинен підкорятися законам відображення. Як світло відбивається, залежить від особливостей поверхні. Якщо паралельний пучок світла падає на гладку поверхню, таку, як плоске дзеркало або добре відполірована поверхня металу, то він позначається як паралельний пучок (рис. А). Це називається дзеркальним відображенням.

Кут падіння однаковий для кожного променя, оскільки поверхня дуже гладка (плоска), і тому і кут відображення однаковий для кожного променя. Більшість поверхонь, які здаються для неозброєного ока гладкими, насправді шорсткі, в чому переконуєшся, дивлячись на них в мікроскоп. На малюнку б паралельний пучок світла падає на «грубу» поверхню.

Оскільки поверхня нерівна, паралельні промені падають на неї під різними кутами і відображаються вони також під різними кутами. Цей невпорядкований відображення відомо як розсіяне відбиття.

Багато об'єктів мають нерівну поверхню, і тому відбитий від них світло, який досягає очі, розсіяний. Внаслідок цього вони здаються швидше матовими, ніж блискучим.

Дослідження. Побудувати зображення в плоскому дзеркалі

На великому аркуші білого паперу за допомогою транспортира або іншим способом побудуйте дві лінії під прямим кутом один до одного. Одна з ліній (М1 М2) представляє положення, в яке поміщено просте дзеркало, а інша лінія є нормаллю до першої. Поставте точки O1. O2. О3 і О4 на нормалі в 10, 15, 20 і 25 см відповідно від М1 М2.

Помістіть плоске дзеркало на лінію М1 М2 перпендикулярно площині листа. Помістіть джерело світла на відстані d0. рівному 10 см (відзначено на нормалі) і проведіть з точки О1 три розходяться променя. Центральний промінь падає на дзеркало нормально і відбивається по тій же лінії. Інший відбитий промінь позначений точками Р1. Р2 і Р3. як показано на малюнку.

Аналогічно зазначається точками третій промінь. Приберіть дзеркало і з'єднайте кожен ряд точок прямою лінією, продовженої за дзеркалом. Виявиться, що два відбитих променя як би виходять з точки I. Виміряйте лінійкою відстань di від I до лінії дзеркала М1 М2.

Запишіть значення di в таблицю. Знову помістіть дзеркало на лінію М1 М2 і наведіть джерело світла на відстані 15, 20 і 25 см від дзеркала, відзначаючи відповідні відстані до уявного зображення.

Побудуйте графік залежності відстані di від відстані до об'єкта d0. Він повинен являти собою пряму лінію, що проходить через початок координат під кутом 45 ° до осей, яка підтверджує, що d0 = di. Важливо також відзначити, що зображення лежить на перпендикуляр до лінії дзеркала, опущеному з точки розташування об'єкта.

Зображення в плоских дзеркалах

На малюнку ліворуч показані два розбіжних від об'єкта променя світла. Кожен з них відбивається дзеркалом під кутом відбиття, рівним куту падіння. Це дає більш широко розходиться пучок світла, який входить в око. Лінзи очі фокусують цей світ на сітківці, і мозок розглядає «картинку» так, як ніби світло, що йде по прямих лініях, вийшов з точки ззаду дзеркала.

Прості геометричні міркування покажуть, що трикутники ABI і АВО конгруентний і AI - AO. Це зображення відомо як уявне. т. е. зображення, яке фактично променів світла не посилає.

Реальні промені показані як безперервні лінії зі стрілками на кінцях, а уявні (уявні) промені - як штрихові лінії позаду дзеркала.

Уявні зображення зазвичай є прямими зображеннями, які око може бачити, але які, будучи освіченими розходяться пучком, не можуть створити картинку на екрані. Зображення в плоскому дзеркалі знаходиться на такій же відстані за ним, як і об'єкт перед дзеркалом.

Зображення об'єкта, видиме в плоскому дзеркалі, є прямим і уявним і знаходиться на такій же відстані позаду дзеркала, як і об'єкт перед ним, збігаючись за paзмерам з об'єктом. До того ж зображення дзеркально звернене.

На малюнку 1 показаний чистий прозорий ацетатний лист з написаною на ньому літерою Е, який тримають в правій руці перед плоским дзеркалом. Спостерігач, який дивиться крізь ацетатний лист, побачить букву Е і зовнішню сторону правої руки. Зображення в плоскому дзеркалі буде являти собою букву Е, яку, як здається, тримають в лівій руці.

Звичайно, утворене зображення є наслідком знаходження саме лицьового боку ацетатного аркуша поблизу від дзеркала. Форма літери на цій лицьовій стороні - # 398 ;. Якщо слова «дзеркальне звернення» написані на білій картці, вміщеній перед плоским дзеркалом, то зображення в дзеркалі буде таким, як показано на малюнку 2.

Дослідження. Показати, що зображення в плоскому дзеркалі дзеркально звернене

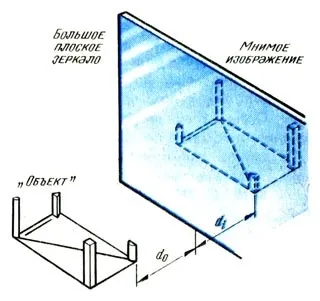

Помістіть квадратний шматок картону з прокресленою по ньому діагоналлю перед великим плоским дзеркалом. Встановіть на кутах цього картону чотири дерев'яні фігури різної форми, зробивши об'єкт асиметричним. Зображення в дзеркалі дуже схоже на цей об'єкт, але, як би ми не повертали його, неможливо домогтися точної копії уявного зображення.

Два шматка дерева (тут прямокутний і напівкруглий), які знаходяться на правій стороні об'єкта, також знаходяться на правій стороні зображення, як це бачиться спостерігачеві. Точно так же ліва сторона об'єкта виявляється на лівій стороні зображення. Однак «лицьові сторони» фігур на об'єкті, які видно спостерігачеві, не видно на зображенні. «Особові боку» фігур, видимі в дзеркальному зображенні, - це ті, що звернені до дзеркала і не видно спостерігачеві. Дві найближчі до спостерігача фігури найбільш віддалені від дзеркала, і тому їх зображення знаходиться далі, позаду дзеркала, ніж зображення двох інших фігур.

Застосувавши подвійний набір фігур, постарайтеся створити точну копію відомого в дзеркалі зображення. Можна домогтися побудови варіантів, які виглядають майже так само, як дзеркальне зображення, але легко показати, що вони не є точними копіями зображення.
